Высокая кабина детали (6) — HITACHI EX1200-6

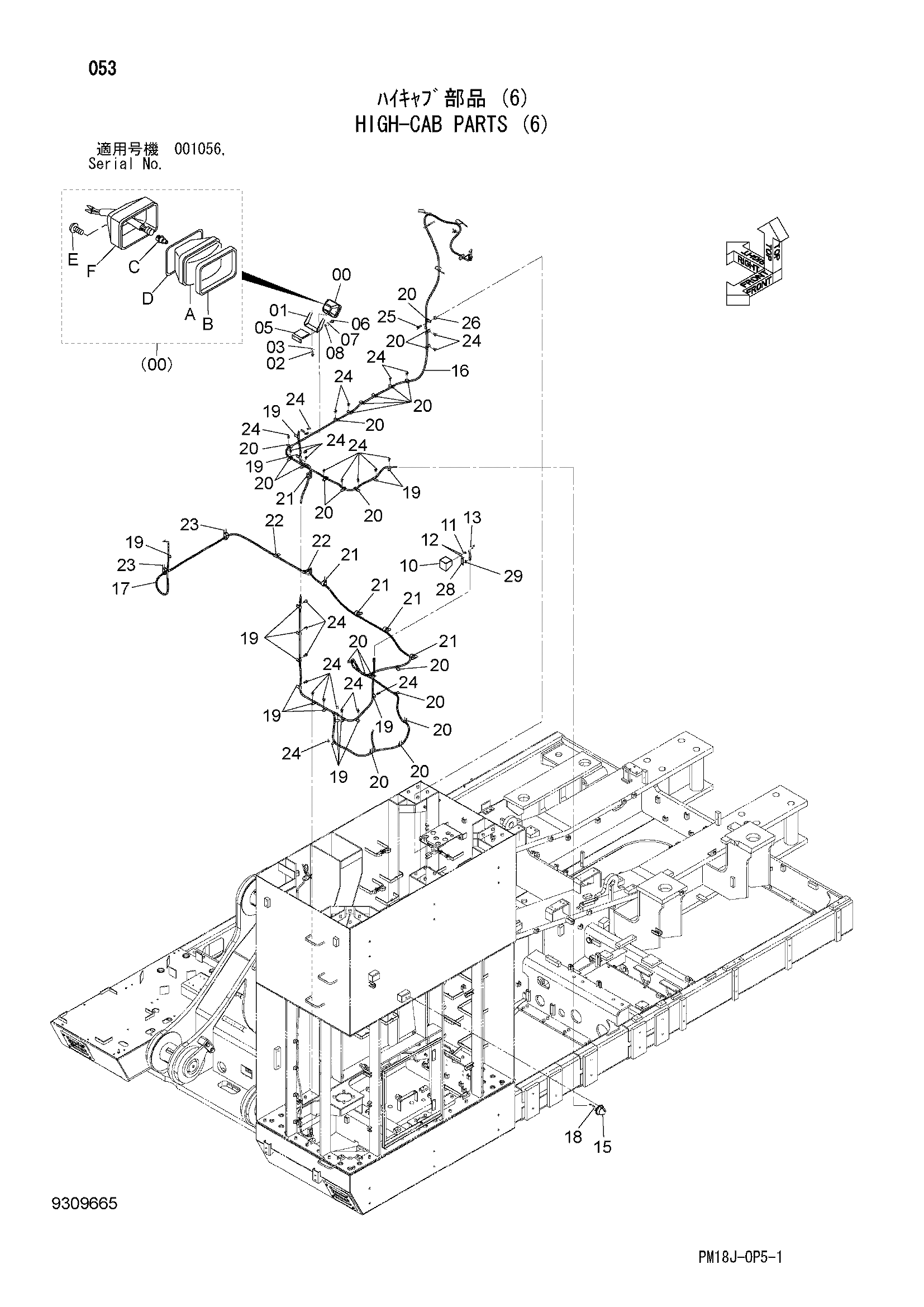

Заводская схема «Высокая кабина детали (6)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фара | 1 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 01 | 3092478 | Кронштейн | 1 |
| 02 | J901030 | Болт | 1 |
| 03 | A590912 | Пружинная шайба | 1 |
| 05 | 9762364 | Кронштейн | 1 |
| 06 | J901225 | Болт | 2 |
| 07 | A590912 | Пружинная шайба | 2 |
| 08 | A590112 | Плоская шайба | 2 |
| 10 | 3094075 | Короб выключатель | 1 |
| 11 | J900812 | Болт | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | 4466886 | Выключатель | 1 |
| 15 | 4711891 | Фонарь | 1 |
| 16 | 3118358 | Жгут проводов | 1 |
| 17 | 3118359 | Жгут проводов | 1 |
| 18 | 445100 | Резиновая втулка | 1 |
| 19 | 4190261 | Зажим | 16 |
| 20 | 4192018 | Зажим | 24 |
| 21 | 4190291 | Зажим | 5 |
| 22 | 4190292 | Зажим | 2 |
| 23 | 4411911 | Зажим | 2 |
| 24 | J271025 | Болт с шайбой | 28 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J271045 | Болт с шайбой | 1 |
| 25A | J901045 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4322539 | Проставка | 1 |
| 28 | 4372638 | Кронштейн | 1 |
| 29 | 4372633 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
