Гидролинии рабочего оборудования (2)(стрела) — HITACHI EX1200-6

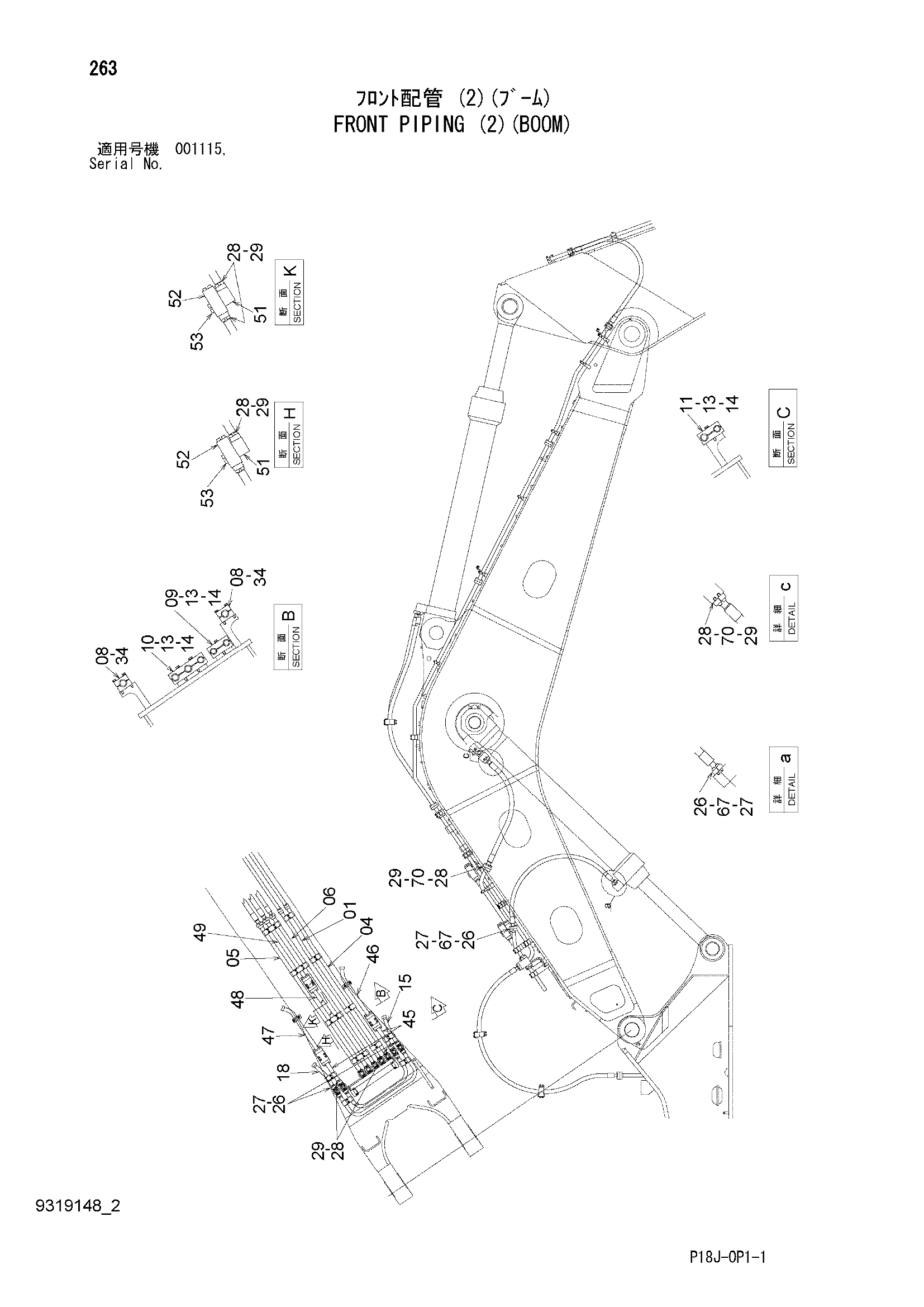

Заводская схема «Гидролинии рабочего оборудования (2)(стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8113932 | Трубка | 1 |
| 04 | 8114764 | Трубка | 1 |
| 05 | 8114303 | Трубка | 1 |
| 06 | 8114301 | Трубка | 1 |
| 08 | 4342723 | Хомут трубки | 4 |
| 09 | 4439520 | Хомут трубки | 10 |
| 10 | 4439522 | Хомут трубки | 8 |
| 11 | 4439521 | Хомут трубки | 4 |
| 13 | J901400 | Болт | 30 |
| 14 | A590914 | Пружинная шайба | 30 |
| 15 | 8110406 | Трубка | 1 |
| 18 | 8108555 | Трубка | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 6 |
| 27 | 4146848 | Болт с внутренним шестигранником | 24 |
| 28 | 4510169 | Уплотнительное кольцо | 12 |
| 29 | 4146847 | Болт с внутренним шестигранником | 48 |
| 34 | J271200 | Болт с шайбой | 4 |
| 34A | J901200 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 45 | 8103244 | Трубка | 2 |
| 46 | 8117787 | Трубка | 1 |
| 47 | 8117788 | Трубка | 1 |
| 48 | 8114782 | Трубка | 1 |
| 49 | 8103269 | Трубка | 1 |
| 51 | 4633505 | Блок | 3 |
| 52 | 4069900 | Уплотнительное кольцо | 3 |
| 53 | 4204115 | Болт с внутренним шестигранником | 12 |
| 67 | 4089703 | Разъёмный фланец | 8 |
| 70 | 4075854 | Разъёмный фланец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
