Гидролинии рабочего оборудования (1)(STD. стрела) — HITACHI EX1200-6

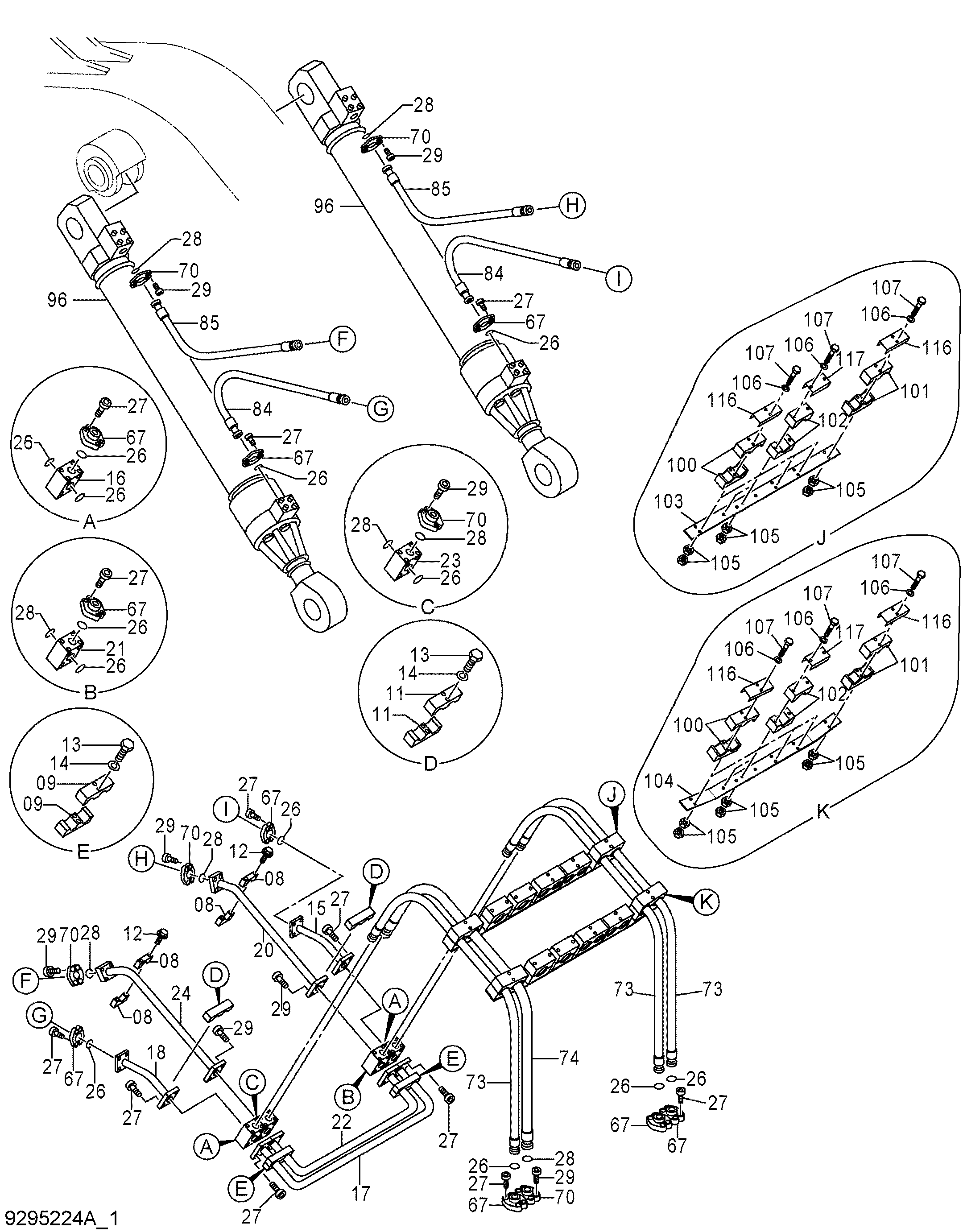

Заводская схема «Гидролинии рабочего оборудования (1)(STD. стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4342723 | Хомут трубки | 4 |
| 09 | 4439520 | Хомут трубки | 4 |
| 11 | 4439521 | Хомут трубки | 4 |
| 12 | J271200 | Болт с шайбой | 4 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901400 | Болт | 8 |
| 14 | A590914 | Пружинная шайба | 8 |
| 15 | 8110406 | Трубка | 1 |
| 16 | 3051569 | Блок | 2 |
| 17 | 8048390 | Трубка | 1 |
| 18 | 8108555 | Трубка | 1 |
| 20 | 8110434 | Трубка | 1 |
| 21 | 3089810 | Блок | 1 |
| 22 | 8048393 | Трубка | 1 |
| 23 | 3089811 | Блок | 1 |
| 24 | 8110435 | Трубка | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 16 |
| 27 | M341445 | Болт с внутренним шестигранником | 64 |
| 28 | 4510169 | Уплотнительное кольцо | 8 |
| 29 | M341650 | Болт с внутренним шестигранником | 32 |
| 67 | 4089703 | Разъёмный фланец | 20 |
| 70 | 4075854 | Разъёмный фланец | 12 |
| 73 | 4439777 | Шланг | 3 |
| 74 | 4439778 | Шланг | 1 |
| 84 | 4454786 | Шланг | 2 |
| 85 | 4690038 | Шланг | 2 |
| 96 | 4665310 замена: 4682480 | Гидроцилиндр стрелы | 2 |
| 96 | 4682480 | Гидроцилиндр стрелы | 2 |
| 100 | 4603533 | Хомут | 12 |
| 101 | 4603540 | Хомут | 4 |
| 102 | 4603531 | Хомут | 8 |
| 103 | 3110744 | Опора | 1 |
| 104 | 3115954 | Опора | 1 |
| 105 | J950012 | Гайка | 48 |
| 106 | A590112 | Плоская шайба | 24 |
| 107 | J901211 | Болт | 24 |
| 116 | 4673959 | Хомут | 8 |
| 117 | 4673962 | Хомут | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
