Ковш 4.2m3 (без наконечник)[JIS94] — HITACHI EX1200-6

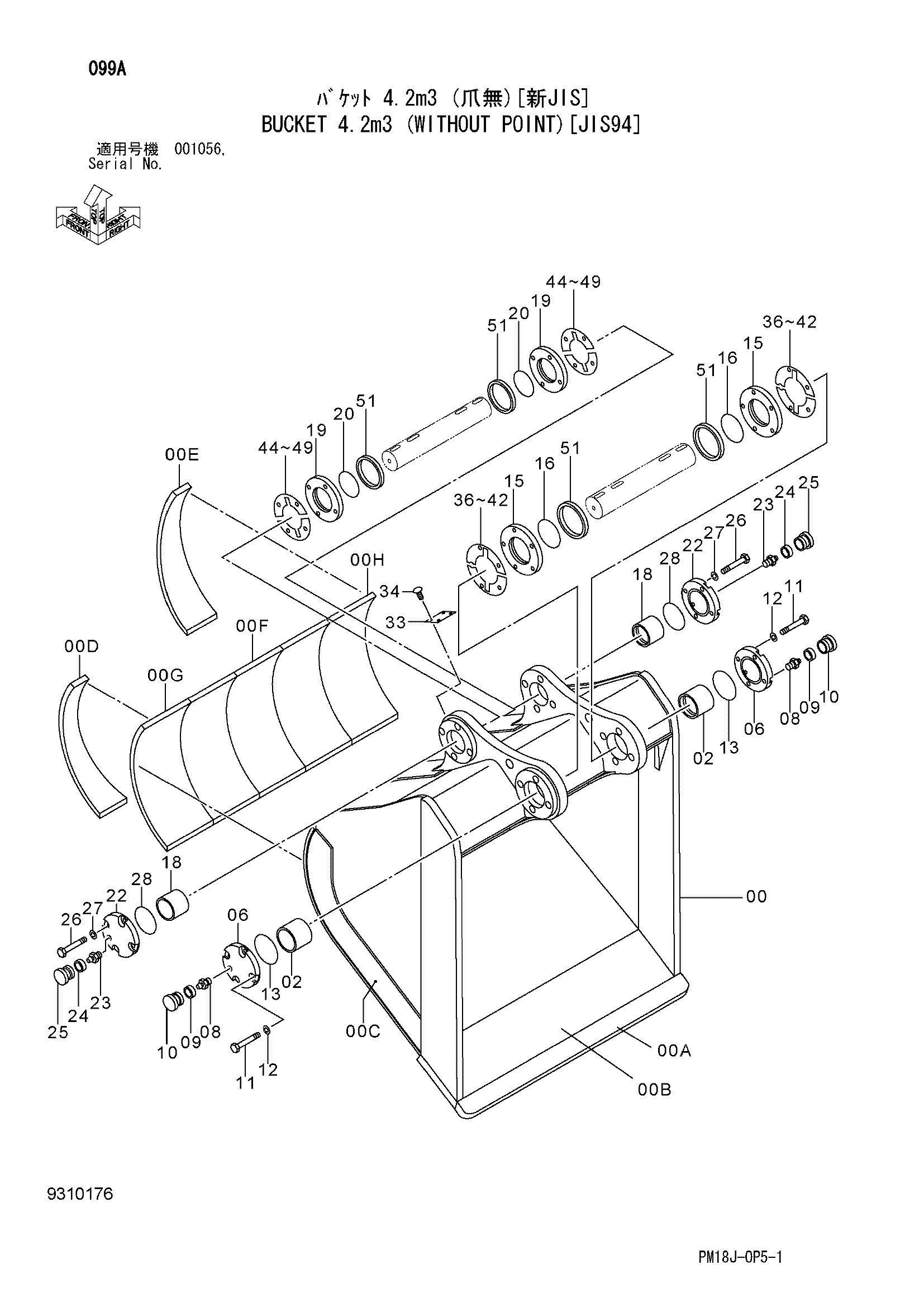

Заводская схема «Ковш 4.2m3 (без наконечник)[JIS94]» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9310176	Ковш в сборе	1
00	5012822	Ковш	1
00A	4660898	Пластина	1
00B	4660899	Пластина	1
00C	4660900	Пластина	2
00D	4661042	Пластина	1
00E	4661043	Пластина	1
00F	4661044	Пластина	3
00G	4664800	Пластина	1
00H	4664801	Пластина	1
02	4614760	Втулка	2
06	3076791	Крышка	2
08	J75481	Пресс-маслёнка	2
09	4130686	Втулка	2
10	4105912	Колпачок	2
11	J932208	Болт	8
12	A590122	Плоская шайба	8
13	A810200	Уплотнительное кольцо	2
15	3101330	Проставка	2
16	A810160	Уплотнительное кольцо	2
18	4614762	Втулка	2
19	3101170	Проставка	2
20	A810150	Уплотнительное кольцо	2
22	3101189	Крышка	2
23	J75481	Пресс-маслёнка	2
24	4130686	Втулка	2
25	4105912	Колпачок	2
26	J931808	Болт	8
27	A590118	Плоская шайба	8
28	A810170	Уплотнительное кольцо	2
34	M492564	Приводной винт	4
36	4384830	Регулировочная шайба 0.2mm	4
37	4389768	Регулировочная шайба 0.3mm	4
38	4389769	Регулировочная шайба 0.4mm	4
39	4389770	Регулировочная шайба 1.0mm	4
40	4389771	Регулировочная шайба 2.0mm	4
41	4389772	Регулировочная шайба 3.2mm	4
42	4614892	Регулировочная шайба 6.0mm	4
44	4614886	Регулировочная шайба 0.2mm	4
45	4614887	Регулировочная шайба 0.3mm	4
46	4614888	Регулировочная шайба 0.4mm	4
47	4614889	Регулировочная шайба 1.0mm	4
48	4614890	Регулировочная шайба 2.0mm	4
49	4614891	Регулировочная шайба 3.2mm	4
51	4378419	Пылезащитное уплотнение	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
