Реарвиев зеркало — HITACHI EX1200-6

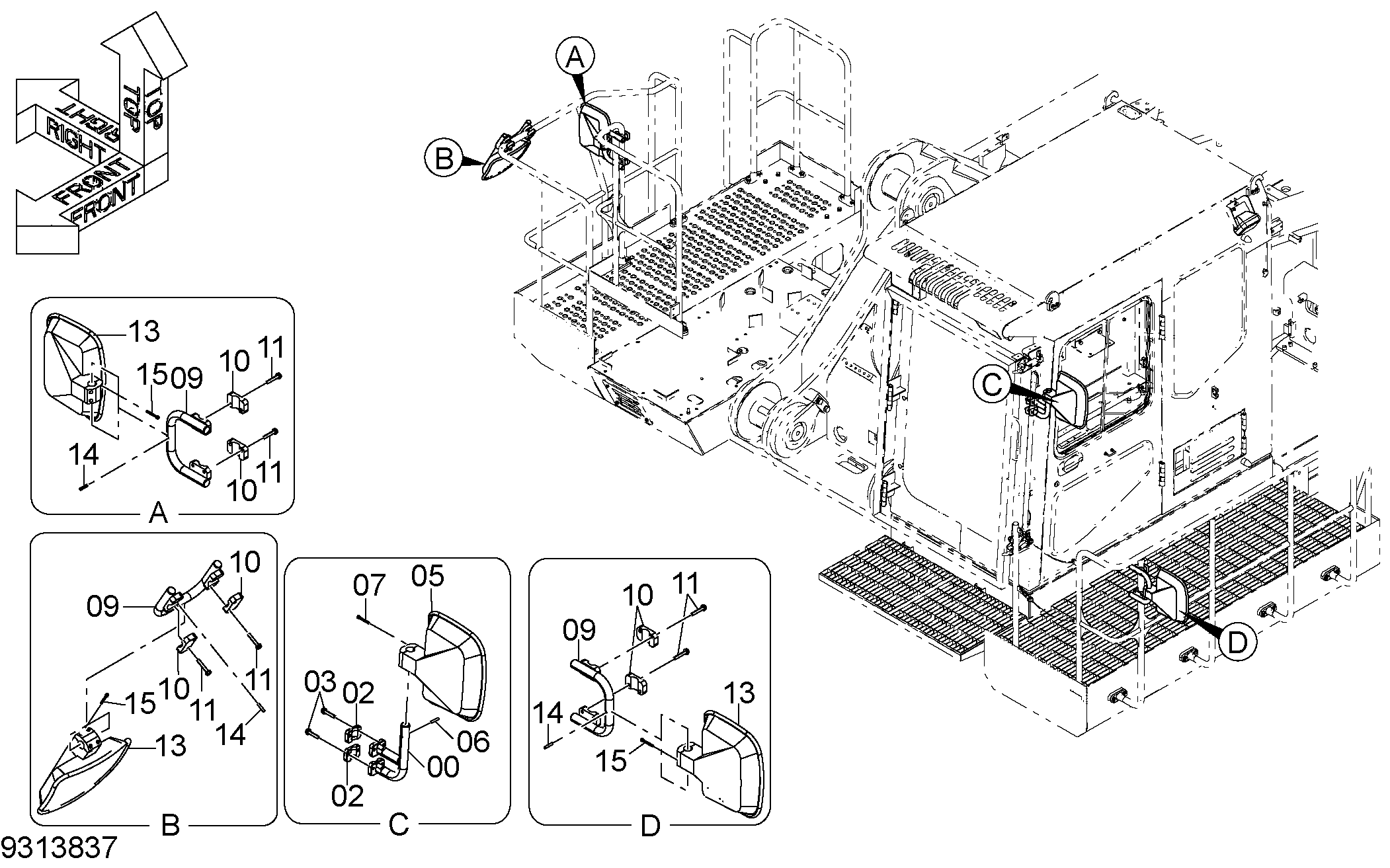

Заводская схема «Реарвиев зеркало» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8121657 | Стойка | 1 |
| 02 | 4201441 | Хомут | 2 |
| 03 | J260845 | Болт с шайбой | 4 |
| 03A | J900845 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 4418912 | Зеркало | 1 |
| 05A | 4653315 | Втулка | 1 |
| 06 | 4144018 | Пружинный штифт | 1 |
| 07 | J780545 | Болт с внутренним шестигранником | 4 |
| 09 | 8121655 | Стойка | 3 |
| 10 | 4355757 | Хомут | 6 |
| 11 | J260850 | Болт с шайбой | 12 |
| 11A | J900850 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 13 | 4418912 | Зеркало | 3 |
| 13A | 4653315 | Втулка | 1 |
| 14 | 4144018 | Пружинный штифт | 3 |
| 15 | J780545 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
