Гидролинии рабочего оборудования (HD стрела) — HITACHI EX1200-6

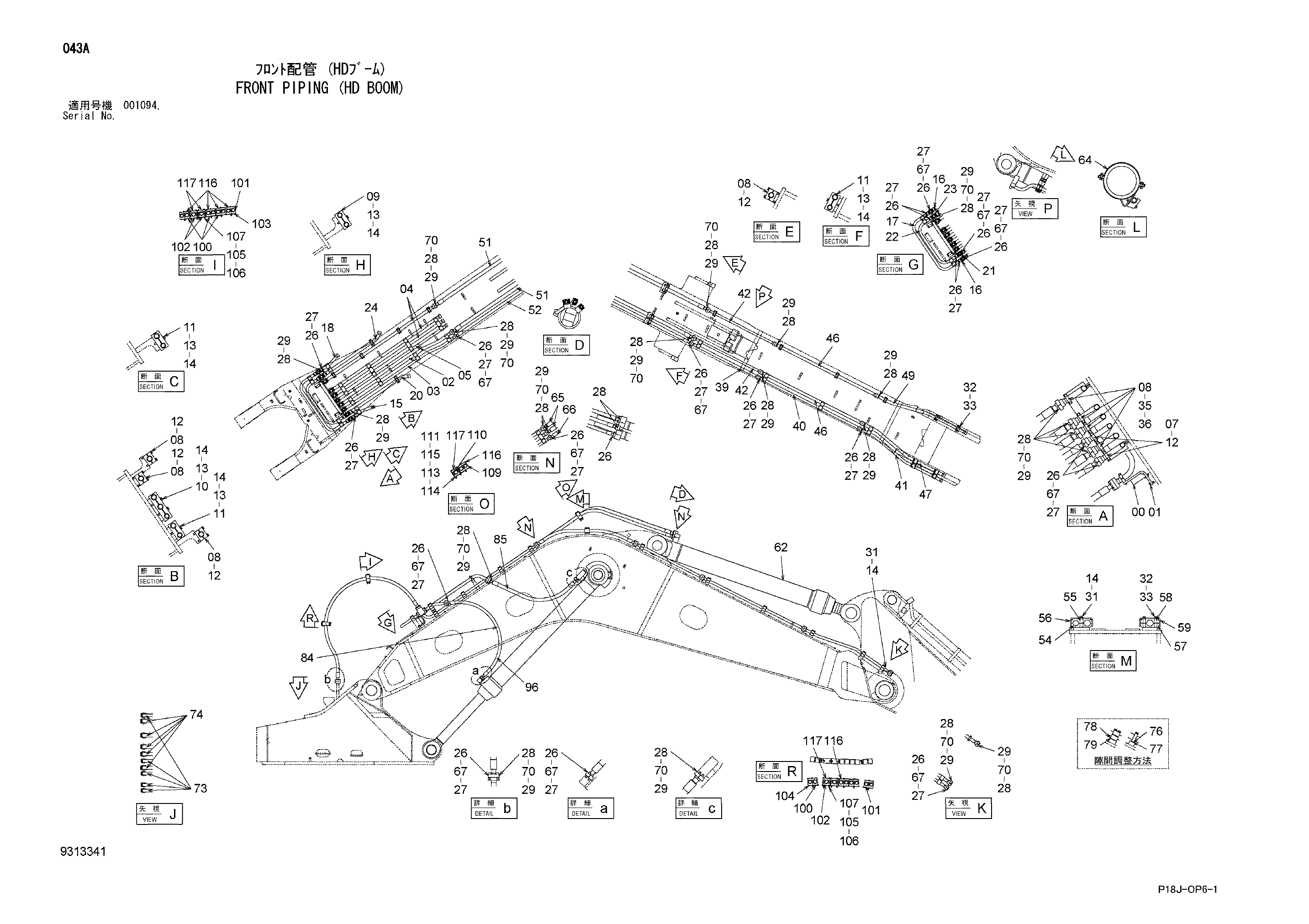

Заводская схема «Гидролинии рабочего оборудования (HD стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110407 | Кронштейн | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 8115104 | Трубка | 1 |
| 03 | 8115087 | Трубка | 1 |
| 04 | 8114303 | Трубка | 3 |
| 05 | 8114301 | Трубка | 1 |
| 07 | 4439523 | Хомут трубки | 4 |
| 08 | 4712771 | Хомут трубки | 32 |
| 09 | 4439520 | Хомут трубки | 4 |
| 10 | 4439522 | Хомут трубки | 8 |
| 11 | 4712766 | Хомут трубки | 24 |
| 12 | J271200 | Болт с шайбой | 26 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901400 | Болт | 42 |
| 14 | A590914 | Пружинная шайба | 46 |
| 15 | 8110406 | Трубка | 1 |
| 16 | 3051569 | Блок | 2 |
| 17 | 8048390 | Трубка | 1 |
| 18 | 8108555 | Трубка | 1 |
| 20 | 8110434 | Трубка | 1 |
| 21 | 3089810 | Блок | 1 |
| 22 | 8048393 | Трубка | 1 |
| 23 | 3089811 | Блок | 1 |
| 24 | 8110435 | Трубка | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 27 |
| 27 | M341445 | Болт с внутренним шестигранником | 104 |
| 28 | 4510169 | Уплотнительное кольцо | 30 |
| 29 | M341650 | Болт с внутренним шестигранником | 112 |
| 31 | J901402 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | J901202 | Болт | 4 |
| 35 | J901200 | Болт | 8 |
| 36 | A590912 | Пружинная шайба | 8 |
| 39 | 8121381 | Трубка | 1 |
| 40 | 8048396 | Трубка | 1 |
| 41 | 8114311 | Трубка | 1 |
| 42 | 8121382 | Трубка | 2 |
| 46 | 8048401 | Трубка | 2 |
| 47 | 8114325 | Трубка | 1 |
| 49 | 8114318 | Трубка | 1 |
| 51 | 4673717 | Шланг | 2 |
| 52 | 4292275 | Шланг | 1 |
| 54 | 4712776 | Хомут шланга | 2 |
| 55 | 4642008 | Проставка | 2 |
| 56 | 4642009 | Хомут трубки | 1 |
| 57 | 4712779 | Хомут шланга | 2 |
| 58 | 4712762 | Проставка | 2 |
| 59 | 4712782 | Хомут | 1 |
| 62 | 4669228 замена: 4682481 | Гидроцилиндр рукояти | 1 |
| 62 | 4682481 | Гидроцилиндр рукояти | 1 |
| 64 | 4696860 | Лента | 1 |
| 65 | 4690041 | Шланг | 2 |
| 66 | 4690040 | Шланг | 1 |
| 67 | 4089703 | Разъёмный фланец | 36 |
| 70 | 4075854 | Разъёмный фланец | 44 |
| 73 | 4439777 | Шланг | 5 |
| 74 | 4439778 | Шланг | 5 |
| 76 | 4712810 | Регулировочная шайба 1.0mm | 10 |
| 77 | 4712814 | Регулировочная шайба 2.3mm | 10 |
| 78 | 4712815 | Регулировочная шайба 1.0mm | 10 |
| 79 | 4712816 | Регулировочная шайба 2.3mm | 10 |
| 84 | 4454786 | Шланг | 2 |
| 85 | 4690038 | Шланг | 2 |
| 96 | 4665310 замена: 4682480 | Гидроцилиндр стрелы | 2 |
| 96 | 4682480 | Гидроцилиндр стрелы | 2 |
| 100 | 4603533 | Хомут | 12 |
| 101 | 4603540 | Хомут | 4 |
| 102 | 4603531 | Хомут | 8 |
| 103 | 3110744 | Опора | 1 |
| 104 | 3115954 | Опора | 1 |
| 105 | J950012 | Гайка | 48 |
| 106 | A590112 | Плоская шайба | 24 |
| 107 | J901211 | Болт | 24 |
| 109 | 4603533 | Хомут | 2 |
| 110 | 4603531 | Хомут | 2 |
| 111 | 4629666 | Опора | 1 |
| 113 | J950012 | Гайка | 8 |
| 114 | A590112 | Плоская шайба | 4 |
| 115 | J901211 | Болт | 4 |
| 116 | 4673959 | Хомут | 9 |
| 117 | 4673962 | Хомут | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
