Гидрораспределитель (1/4) — HITACHI EX1200-6

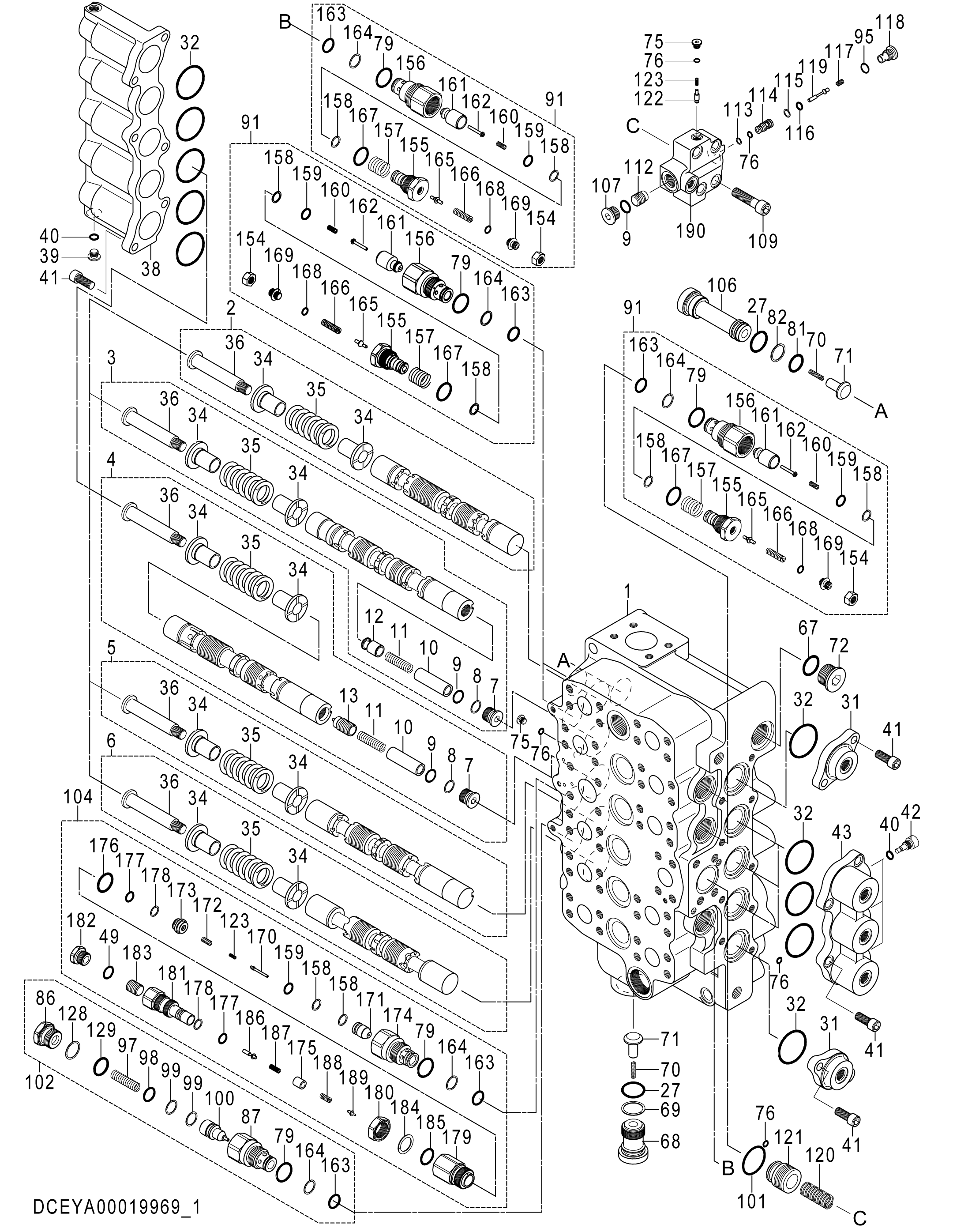

Заводская схема «Гидрораспределитель (1/4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00019969	Гидрораспределитель (1/4)	1
2	1193801	Плунжер	1
3	1193802	Плунжер	1
4	XB00001461	Плунжер	1
5	1193804	Плунжер	1
6	0979205	Плунжер	1
7	0979208	Колпачок	2
8	0979207	Опорное кольцо	2
9	4506418	Уплотнительное кольцо	3
10	0979206	Проставка	2
11	0810706	Пружина	2
12	0979210	Проверка	1
13	0810707	Проверка	1
27	4088425	Уплотнительное кольцо	2
31	0622803	Крышка	2
32	4486597	Уплотнительное кольцо	10
34	1194205	Направляющая	10
35	0622807	Пружина	5
36	0622808	Колпачок	5
38	0979217	Крышка	1
39	0622810	Колпачок	1
40	957366	Уплотнительное кольцо	4
41	M341230	Болт с внутренним шестигранником	15
42	1194206	Пробка	3
43	0979219	Крышка	1
49	0818008	Уплотнительное кольцо	1
67	0624703	Уплотнительное кольцо	1
68	0622825	Колпачок	1
69	0223104	Опорное кольцо	1
70	0622827	Пружина	2
71	0622829	Проверка	2
72	0624702	Колпачок	1
75	0838001	Колпачок	2
76	0838002	Уплотнительное кольцо	5
79	0818007	Уплотнительное кольцо	7
81	966689	Уплотнительное кольцо	1
82	4113187	Опорное кольцо	1
86	0809740	Колпачок	2
87	0809738	Втулка	2
91	4469380	Предохранительный клапан	5
95	4509180	Уплотнительное кольцо	1
97	0809737	Пружина	1
98	0809736	Уплотнительное кольцо	1
99	0809735	Опорное кольцо	2
100	0809734	Тарельчатый клапан	1
101	0979231	Уплотнительное кольцо	1
102	0622843	Клапан	1
104	4469383	Предохранительный клапан	1
106	0979233	Колпачок	1
107	0622822	Колпачок	1
109	0979234	Болт с внутренним шестигранником	4
112	0979237	Поршень	1
113	0979238	Опорное кольцо	1
114	0979239	Втулка	1
115	0979240	Опорное кольцо	1
116	4506320	Уплотнительное кольцо	1
117	0979241	Пружина	1
118	0979242	Колпачок	1
119	0979243	Тарельчатый клапан	1
120	0622856	Пружина	1
121	1221801	Тарельчатый клапан	1
122	0979244	Проверка	1
123	0810719	Пружина	2
128	0212312	Опорное кольцо	1
129	0809739	Уплотнительное кольцо	1
154	0809721	Гайка	5
155	0809722	Сиденье	5
156	0809723	Втулка	5
157	0809724	Пружина	5
158	0809725	Опорное кольцо	12
159	0809726	Уплотнительное кольцо	6
160	0809727	Пружина	5
161	0809728	Тарельчатый клапан	5
162	0809729	Поршень	5
163	0818011	Уплотнительное кольцо	7
164	4027959	Опорное кольцо	7
165	0809733	Тарельчатый клапан	5
166	0809732	Пружина	5
167	0809731	Уплотнительное кольцо	5
168	0818012	Уплотнительное кольцо	5
169	0809730	Винт	5
170	0810722	Поршень	1
171	0810721	Тарельчатый клапан	1
172	0810720	Пружина	1
173	0810718	Сиденье	1
174	0810717	Втулка	1
175	0810716	Фиксатор	1
176	0810715	Уплотнительное кольцо	1
177	0810714	Уплотнительное кольцо	2
178	0810713	Опорное кольцо	2
179	0810712	Втулка	1
180	0810711	Гайка	1
181	0810710	Втулка	1
182	0810709	Колпачок	1
183	0810723	Поршень	1
184	0810724	Опорное кольцо	1
185	0810725	Уплотнительное кольцо	1
186	0810726	Тарельчатый клапан	1
187	0810727	Пружина	1
188	0810728	Пружина	1
189	0810729	Тарельчатый клапан	1
190	0981907	Крышка	1
