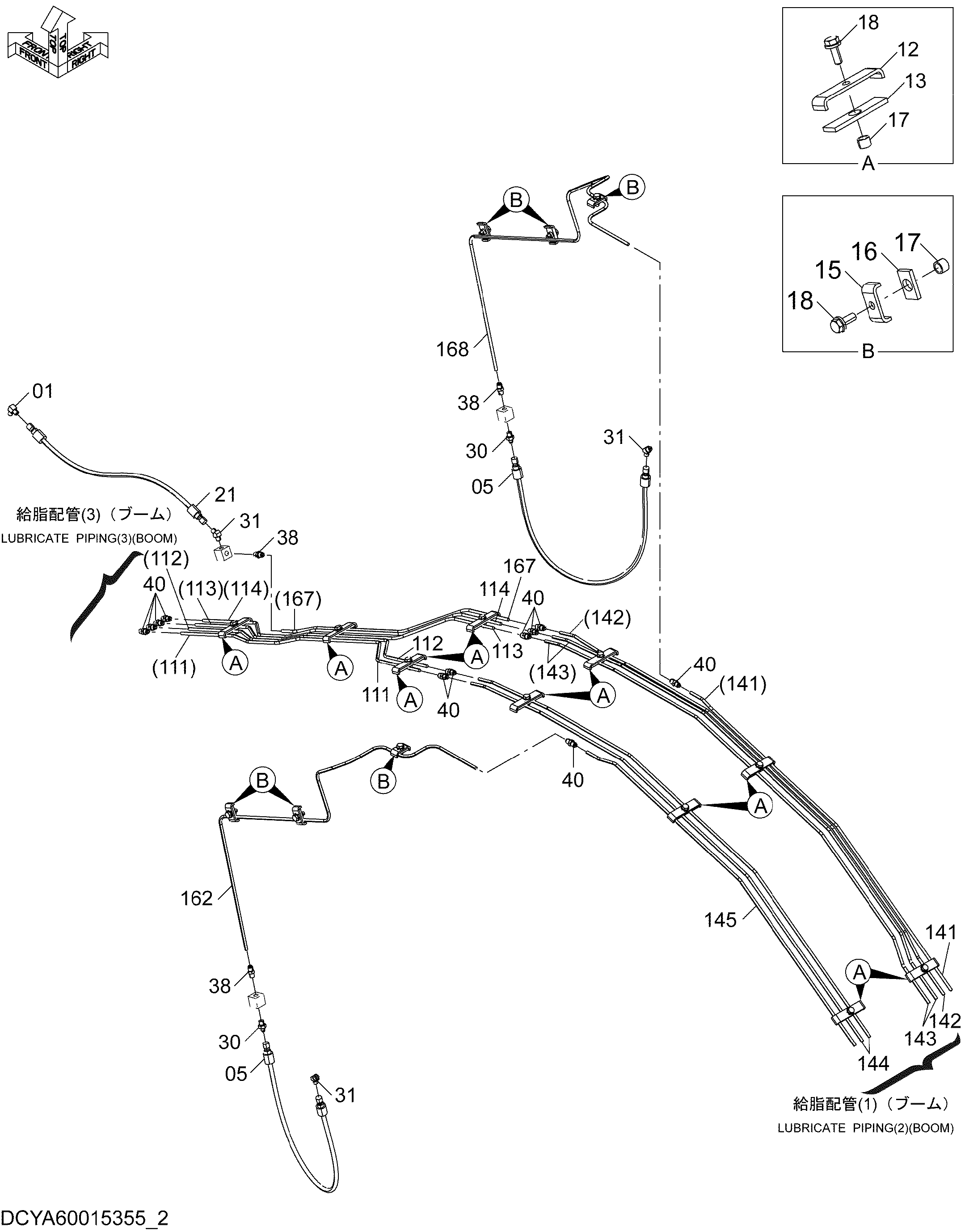

Трубопроводы системы смазки (стрела)(2) — HITACHI EX1200-6
Заводская схема «Трубопроводы системы смазки (стрела)(2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4147586 | Угловой штуцер | 1 |
| 05 | 4287143 | Шланг | 2 |
| 12 | 4273720 | Хомут | 10 |
| 13 | 4273721 | Резиновая прокладка | 10 |
| 15 | 4269656 | Хомут | 6 |
| 16 | 4269657 | Резиновая прокладка | 6 |
| 17 | 4269658 | Проставка | 16 |
| 18 | J271030 | Болт с шайбой | 16 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4287141 | Шланг | 1 |
| 30 | 4147585 | Адаптер | 2 |
| 31 | 4203738 | Угловой штуцер | 3 |
| 38 | 4122125 | Адаптер | 3 |
| 40 | 4151901 | Адаптер | 11 |
| 111 | YA00021292 | Трубка | 1 |
| 112 | YA00021293 | Трубка | 1 |
| 113 | YA00021294 | Трубка | 1 |
| 114 | YA00021295 | Трубка | 1 |
| 141 | YA00021287 | Трубка | 1 |
| 142 | YA00021288 | Трубка | 1 |
| 143 | YA00021289 | Трубка | 2 |
| 144 | YA00021290 | Трубка | 2 |
| 145 | YA00021291 | Трубка | 1 |
| 162 | YA00021296 | Трубка | 1 |
| 167 | YA00021297 | Трубка | 1 |
| 168 | YA00021298 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
