Трубопроводы системы смазки (2)(погрузчик) — HITACHI EX1200-6

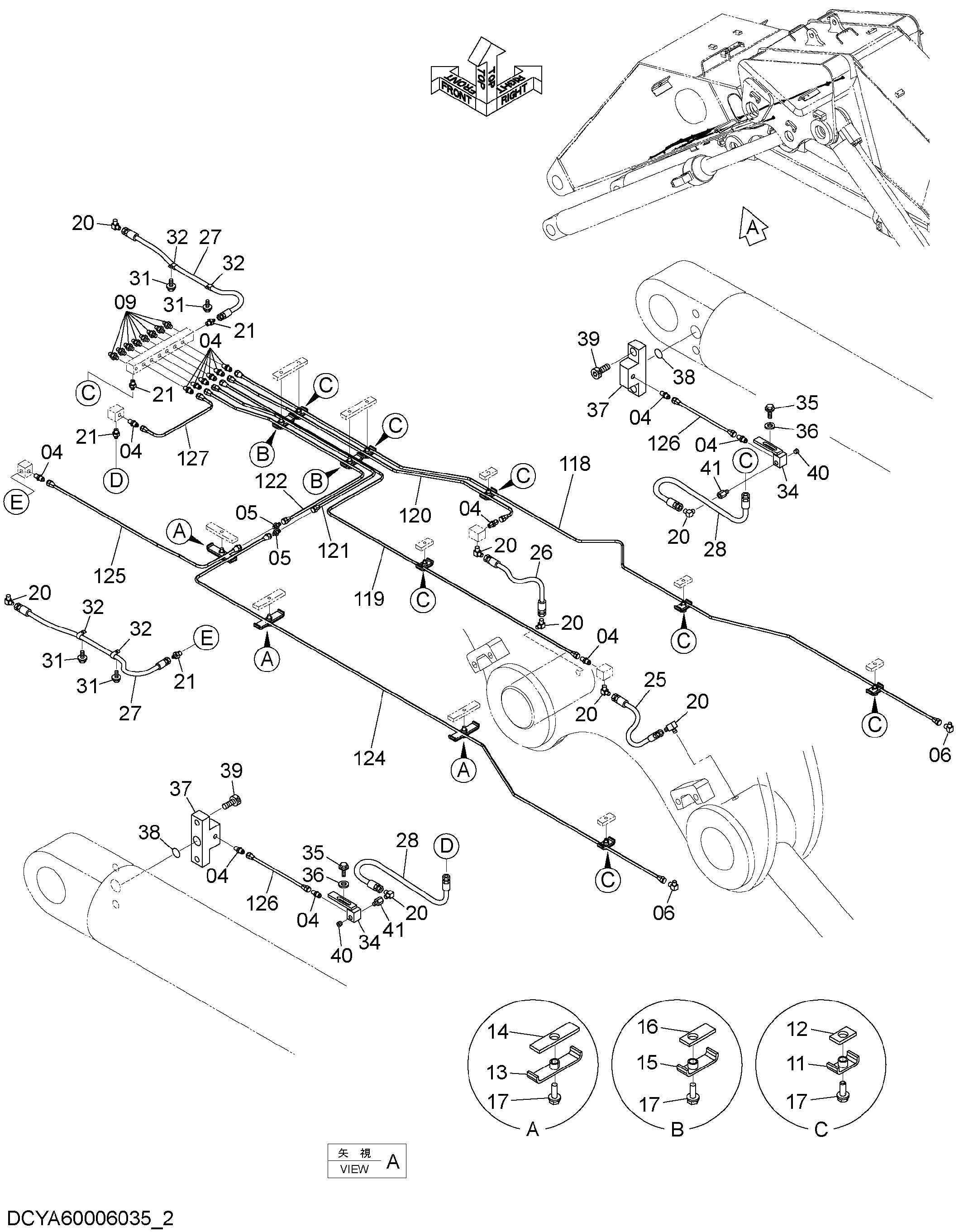

Заводская схема «Трубопроводы системы смазки (2)(погрузчик)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4360981 | Штуцер трубки | 14 |
| 05 | 4099282 | Адаптер | 2 |
| 06 | 4097666 | Угловой штуцер | 2 |
| 09 | J75481 | Пресс-маслёнка | 8 |
| 11 | 9736422 | Хомут | 7 |
| 12 | 4269657 | Резиновая прокладка | 7 |
| 13 | 9736421 | Хомут | 3 |
| 14 | 4273721 | Резиновая прокладка | 3 |
| 15 | 9736982 | Хомут | 2 |
| 16 | 4275379 | Резиновая прокладка | 2 |
| 17 | J271030 | Болт с шайбой | 12 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 94-1401 | Угловой штуцер | 8 |
| 21 | 94-1301 | Адаптер | 4 |
| 25 | 4158042 | Шланг | 1 |
| 26 | 4022544 | Шланг | 1 |
| 27 | 4190285 | Шланг | 2 |
| 28 | 4291381 | Шланг | 2 |
| 31 | J271016 | Болт с шайбой | 4 |
| 31A | J901016 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4190253 | Зажим | 4 |
| 34 | 9737540 | Блок | 2 |
| 35 | J271025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | A590110 | Плоская шайба | 4 |
| 37 | 3056104 | Блок | 2 |
| 38 | A811030 | Уплотнительное кольцо | 2 |
| 39 | M342040 | Болт с внутренним шестигранником | 4 |
| 40 | 94-2011 | Пробка | 2 |
| 41 | 4133999 | Соединение | 2 |
| 118 | 3100363 | Трубка | 1 |
| 119 | 4610443 | Трубка | 1 |
| 120 | YA00008502 | Трубка | 1 |
| 121 | YA00008503 | Трубка | 1 |
| 122 | YA00008504 | Трубка | 1 |
| 124 | YA00009203 | Трубка | 1 |
| 125 | YA00008506 | Трубка | 1 |
| 126 | 4610449 | Трубка | 2 |
| 127 | 4610450 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
