Гидроцилиндр ковша (STD. рукоять) — HITACHI EX1200-6

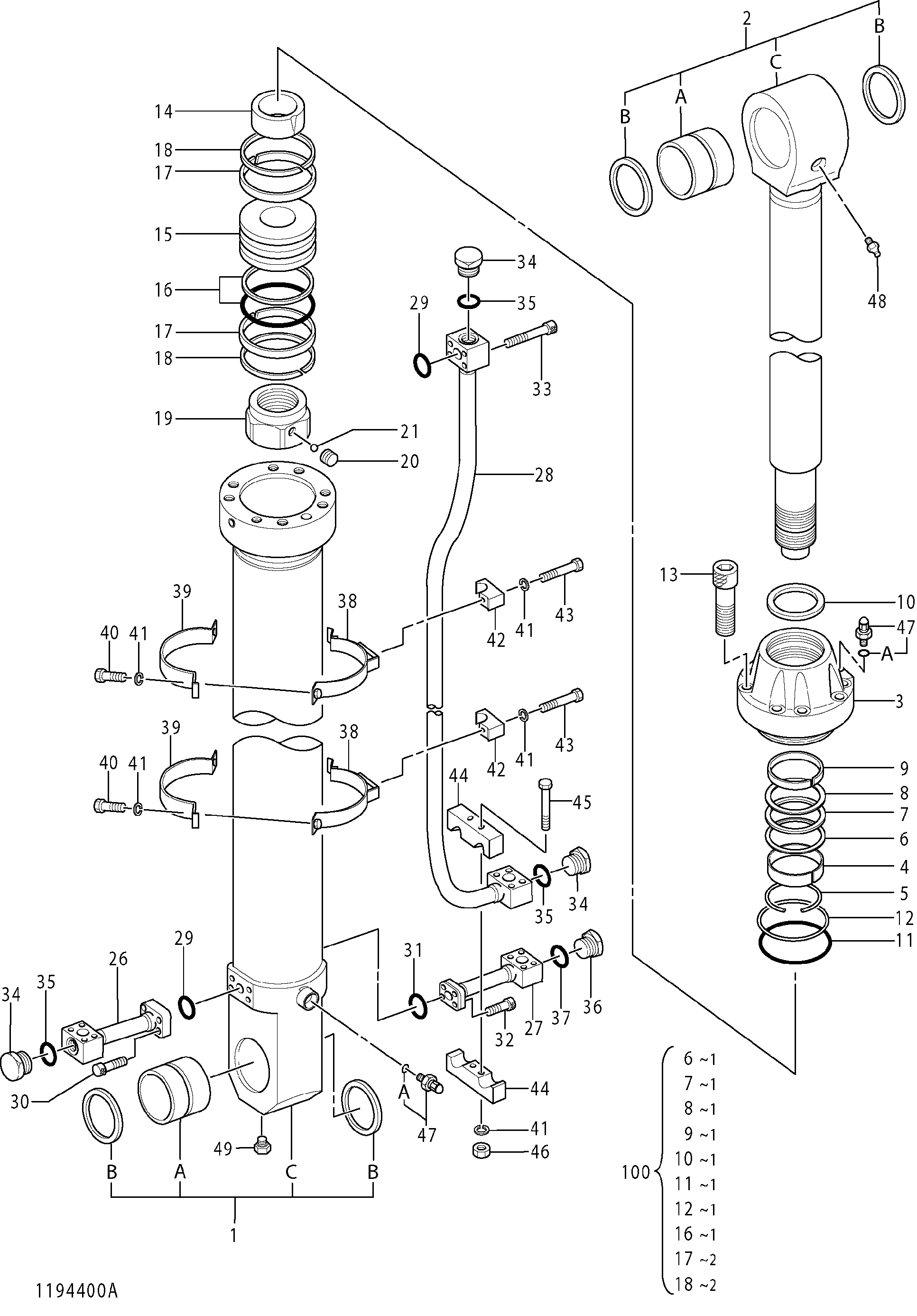

Заводская схема «Гидроцилиндр ковша (STD. рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4685263 замена: 4699756 | Гидроцилиндр ковша | 1 | |
| (4699756) | Гидроцилиндр ковша | 1 | |
| 1 | 4465636 | Труба гидроцилиндра | 1 |
| 1A | 0809302 | Втулка пальца | 1 |
| 1B | 0809303 | Грязесъёмное кольцо | 2 |
| 1C | 0809301 | Труба гидроцилиндра | 1 |
| 2 | 4465637 | Шток поршня | 1 |
| 2A | 0809305 | Втулка пальца | 1 |
| 2B | 0781703 | Грязесъёмное кольцо | 2 |
| 2C | 0809304 | Шток поршня | 1 |
| 3 | 0809306 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0952504 | Кольцо | 1 |
| 7 | 0978305 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0400408 | Кольцо | 1 |
| 10 | 0978306 | Грязесъёмное кольцо | 1 |
| 11 | A811220 | Уплотнительное кольцо | 1 |
| 12 | 0717905 | Опорное кольцо | 1 |
| 13 | 0257605 | Болт с внутренним шестигранником | 8 |
| 14 | 0756903 | Амортизирующий подшипник | 1 |
| 15 | 0781705 | Поршень | 1 |
| 16 | 0400210 | Кольцо уплотнение в сборе | 1 |
| 17 | 0781706 | Кольцо | 2 |
| 18 | 0400212 | Кольцо | 2 |
| 19 | 0781707 | Гайка | 1 |
| 20 | 0400215 | Установочный винт | 1 |
| 21 | 0400216 | Стальной шарик | 1 |
| 26 | 1194402 | Трубка | 1 |
| 27 | 1194403 замена: 1194405 | Трубка | 1 |
| 27 | 1194405 | Трубка | 1 |
| 28 | 1194404 | Трубка | 1 |
| 29 | 4069900 | Уплотнительное кольцо | 2 |
| 30 | 0400411 | Болт с внутренним шестигранником | 4 |
| 31 | 955612 | Уплотнительное кольцо | 1 |
| 32 | 0400414 | Болт с внутренним шестигранником | 4 |
| 33 | 0496012 | Болт с внутренним шестигранником | 4 |
| 34 | 0349308 | Пробка | 3 |
| 35 | 992444 | Уплотнительное кольцо | 3 |
| 36 | 0379823 | Пробка | 1 |
| 37 | 985098 | Уплотнительное кольцо | 1 |
| 38 | 0400419 | Лента | 2 |
| 39 | 0400420 | Лента | 2 |
| 40 | 0379919 | Болт | 4 |
| 41 | A590914 | Пружинная шайба | 8 |
| 42 | 0978313 | Хомут трубки | 2 |
| 43 | 0379918 | Болт | 2 |
| 44 | 4335862 | Хомут трубки | 2 |
| 45 | 0914801 | Болт | 2 |
| 46 | 0456006 | Гайка | 2 |
| 47 | 0643016 | Воздушный клапан | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | J75481 | Пресс-маслёнка | 1 |
| 49 | 94-2011 | Пробка | 1 |
| 100 | 4699758 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
