Шланг защита от разрыва клапан трубопроводы (рукоять гидроцилиндр.) — HITACHI EX1200-6

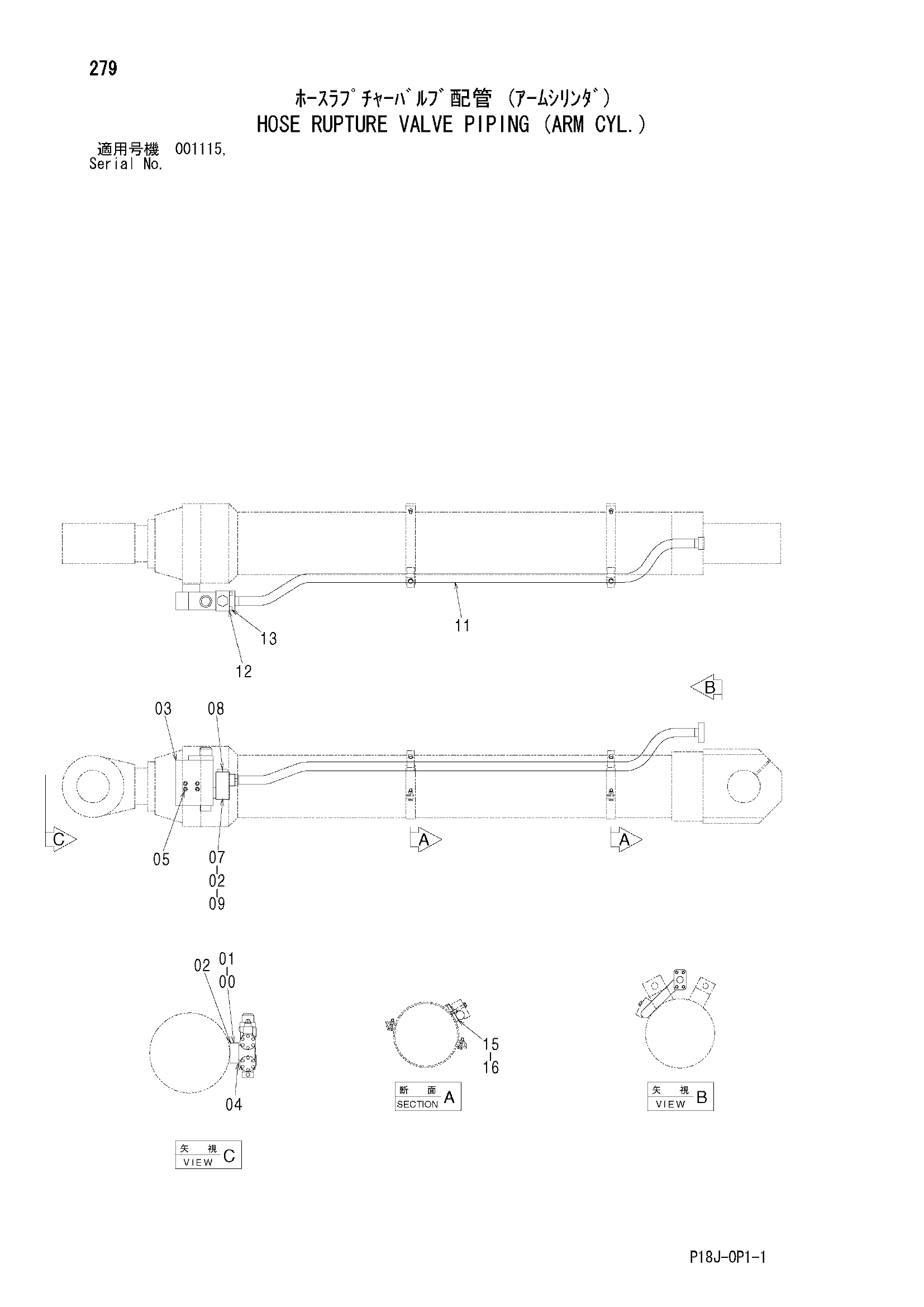

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять гидроцилиндр.)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3107836 | Фланец | 1 |
| 01 | 4146847 | Болт с внутренним шестигранником | 4 |
| 02 | 4069900 | Уплотнительное кольцо | 2 |
| 03 | 4474549 | Удерживающий клапан | 1 |
| 04 | A811045 | Уплотнительное кольцо | 1 |
| 05 | 4689724 | Болт с внутренним шестигранником | 4 |
| 07 | 3069054 | Блок | 1 |
| 08 | 4154694 | Пробка | 1 |
| 08A | 4037888 | Уплотнительное кольцо | 1 |
| 09 | 4709164 | Болт с внутренним шестигранником | 4 |
| 11 | 8103404 | Трубка | 1 |
| 12 | 4510169 | Уплотнительное кольцо | 1 |
| 13 | 4146847 | Болт с внутренним шестигранником | 4 |
| 15 | 4335506 | Регулировочная шайба 1.0mm | 4 |
| 16 | 4335507 | Регулировочная шайба 0.5mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
