Высокая кабина детали (1100mm)(3) — HITACHI EX1200-6

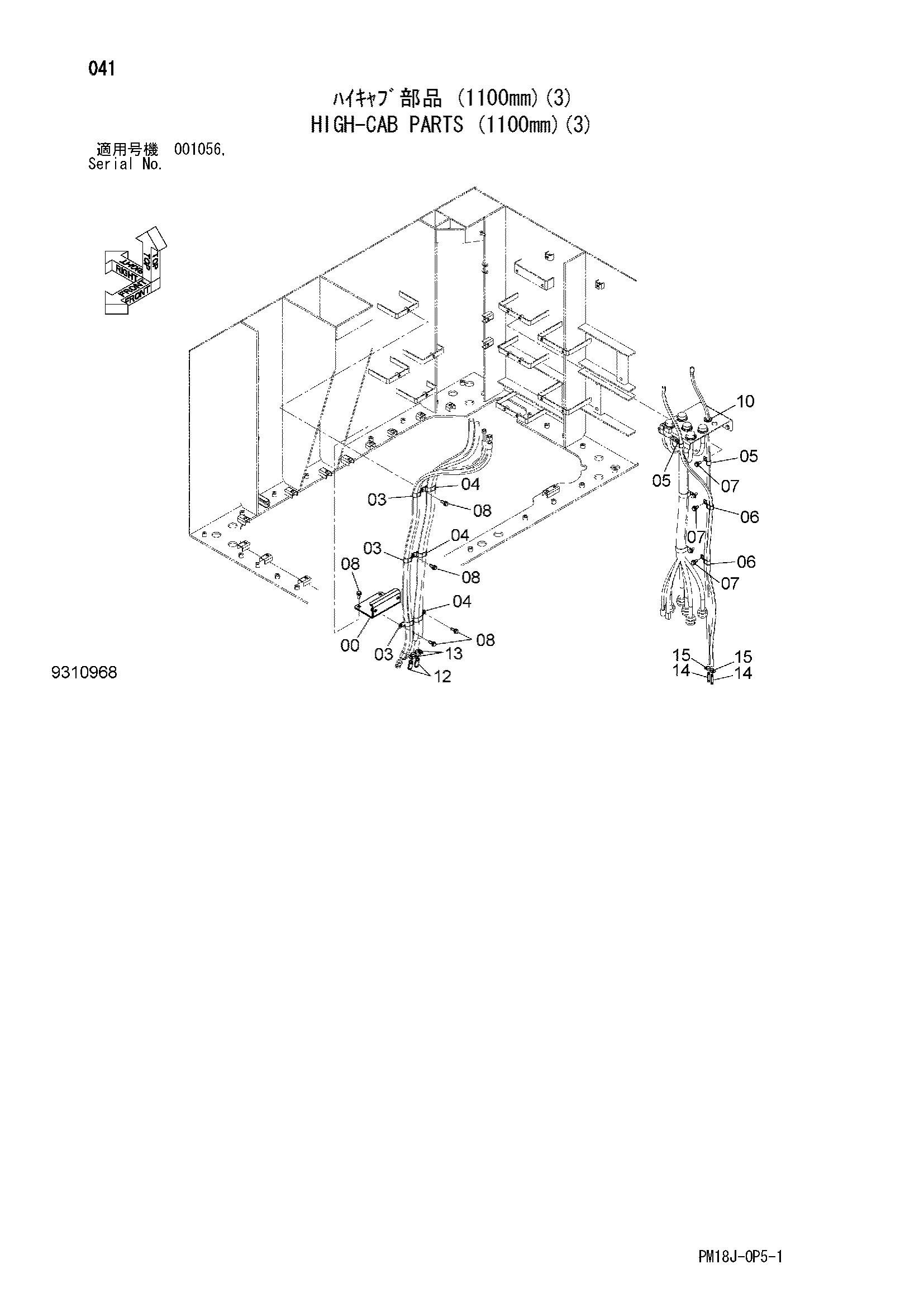

Заводская схема «Высокая кабина детали (1100mm)(3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120577 | Кронштейн | 1 |
| 03 | 4190266 | Зажим | 3 |
| 04 | 4192034 | Зажим | 3 |
| 05 | 4190273 | Зажим | 2 |
| 06 | 4190282 | Зажим | 2 |
| 07 | J271025 | Болт с шайбой | 3 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271030 | Болт с шайбой | 6 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4208985 | Резиновая втулка | 1 |
| 12 | 4347396 | Соединение трубка | 2 |
| 13 | 4514699 | Хомут шланга | 2 |
| 14 | 4617223 | Соединение шланг | 2 |
| 15 | 4235205 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
