Реле панель — HITACHI EX1200-6

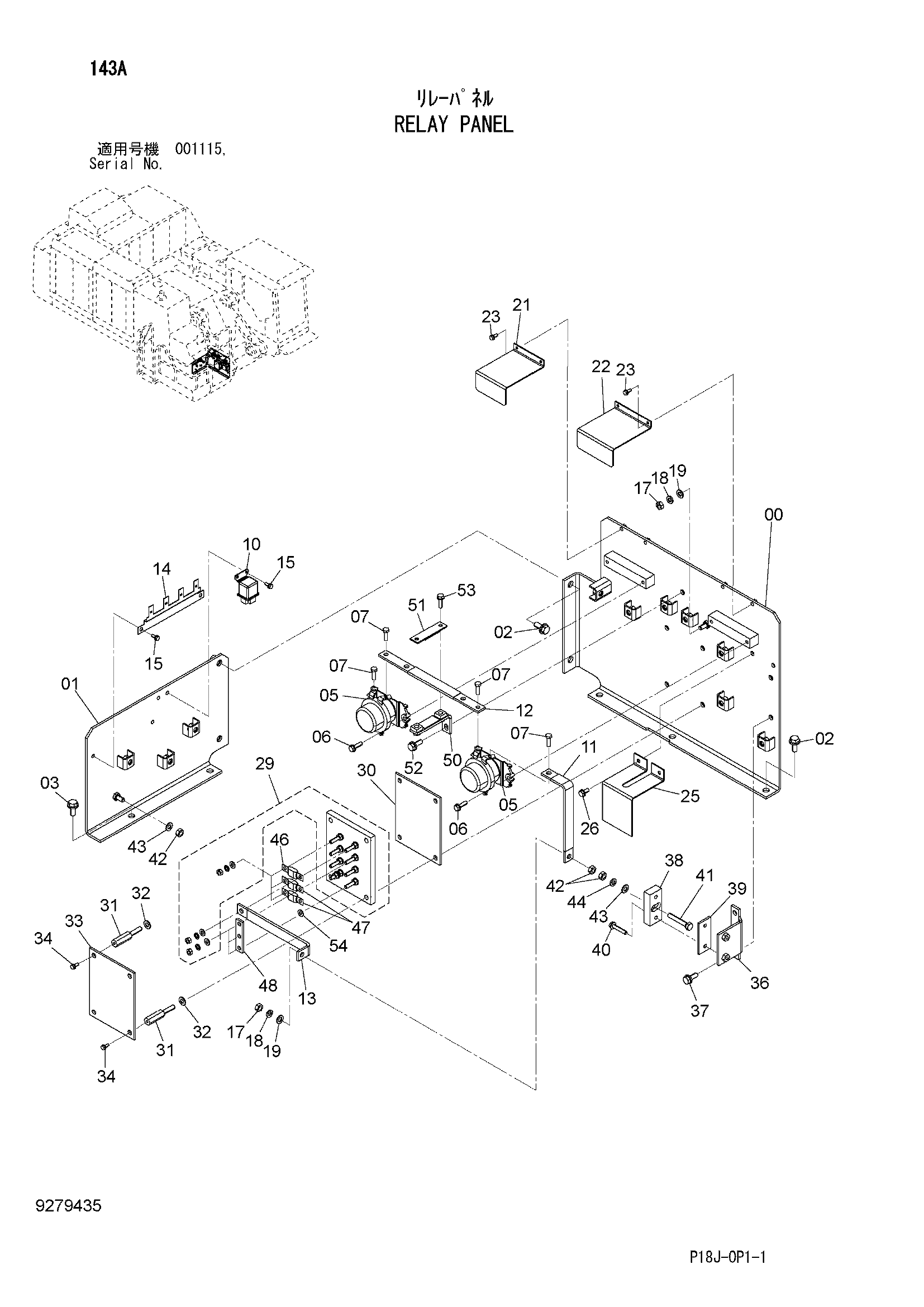

Заводская схема «Реле панель» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025621 | Панель | 1 |
| 01 | 7053153 | Панель | 1 |
| 02 | J271230 | Болт с шайбой | 5 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4398041 | Реле аккумулятор | 2 |
| 06 | J260830 | Болт с шайбой | 4 |
| 06A | J900830 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J900825 | Болт | 4 |
| 10 | 4352729 | Реле | 1 |
| 11 | 4469366 | Пластина | 1 |
| 12 | 4468907 | Пластина | 1 |
| 13 | 4470014 | Пластина | 1 |
| 14 | 4440951 | Кронштейн | 1 |
| 15 | J260616 | Болт с шайбой | 4 |
| 15A | J900616 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 17 | J950010 | Гайка | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 21 | 4474203 | Крышка | 1 |
| 22 | 4474204 | Крышка | 1 |
| 23 | J260616 | Болт с шайбой | 4 |
| 23A | J900616 | Болт | 1 |
| 23B | A590106 | Плоская шайба | 1 |
| 25 | 3095372 | Крышка | 1 |
| 26 | J260820 | Болт с шайбой | 2 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 29 | 4474226 | Держатель предохранитель | 1 |
| 30 | 4474201 | Пластина | 1 |
| 31 | 4474202 | Проставка | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 33 | 4474206 | Крышка | 1 |
| 34 | J260616 | Болт с шайбой | 4 |
| 34A | J900616 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 36 | 8088331 | Кронштейн | 1 |
| 37 | J271030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4474207 | Держатель | 1 |
| 39 | 4474208 | Пластина | 1 |
| 40 | J260845 | Болт с шайбой | 2 |
| 40A | J900845 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 41 | M261065 | Болт | 1 |
| 42 | J950010 | Гайка | 3 |
| 43 | A590110 | Плоская шайба | 2 |
| 44 | A590910 | Пружинная шайба | 1 |
| 46 | 4453533 | Предохранитель (100A) | 1 |
| 47 | 4637188 | Предохранитель (125A) | 2 |
| 48 | 4680656 | Пластина | 1 |
| 50 | 9759125 | Хомут | 1 |
| 51 | 9759126 | Хомут | 1 |
| 52 | J271030 | Болт с шайбой | 1 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | J260830 | Болт с шайбой | 2 |
| 53A | J900830 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
