Высокая кабина детали (1100mm) (1) — HITACHI EX1200-6

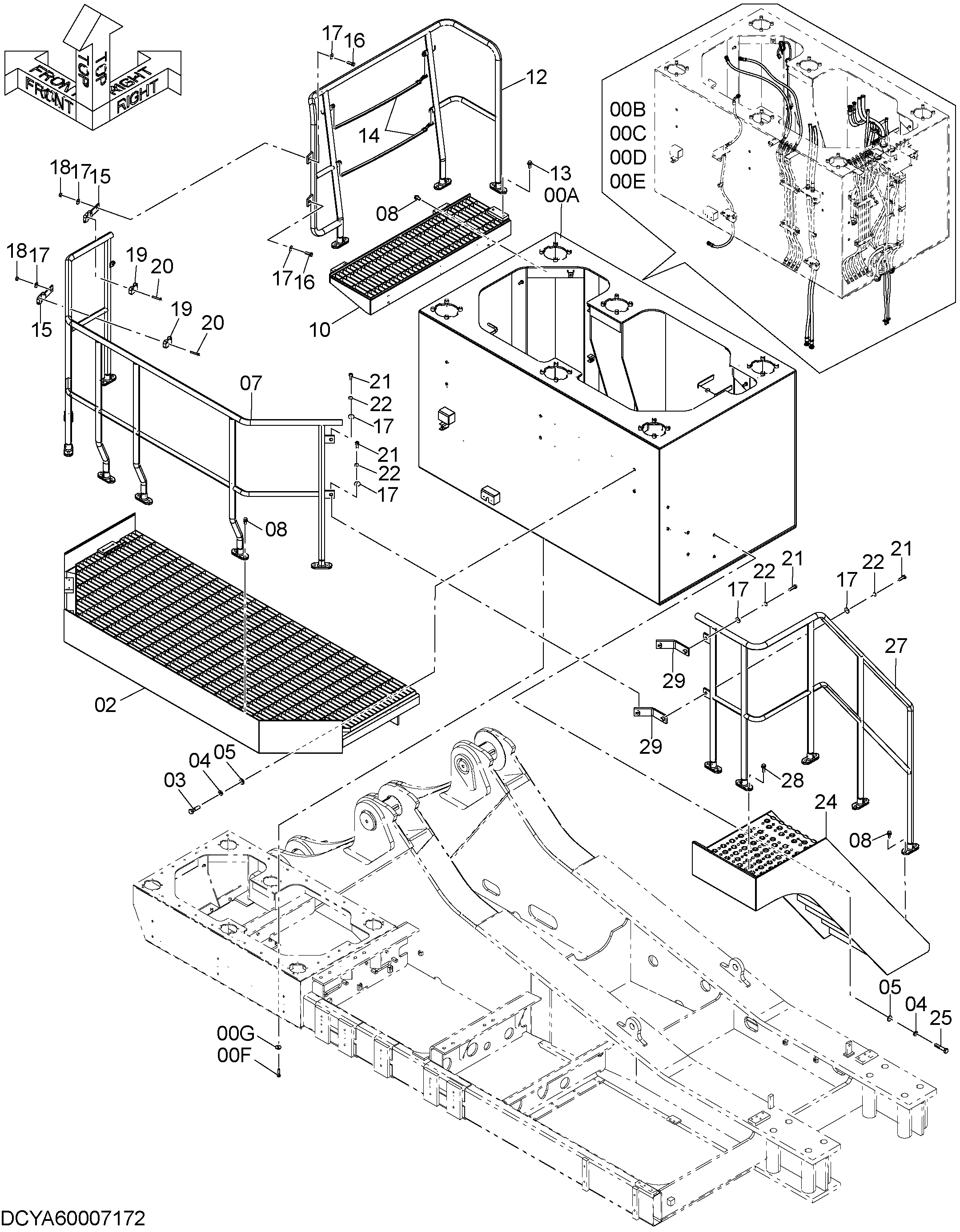

Заводская схема «Высокая кабина детали (1100mm) (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9309602 | Платформа кабина | 1 |
| 00A | 5012751 | Платформа | 1 |
| 00B | 9310967 | Пилот-пипинг(1100) | 1 |
| 00C | 9310968 | Кондиционер/платформа(1100) | 1 |
| 00D | 9311003 | Кондиционер(1100) | 1 |
| 00E | 9310969 | Електр/детали(1100) | 1 |
| 00F | J921240 | Болт | 27 |
| 00G | 4249324 | Шайба | 27 |
| 02 | YA40006887 | Крыло | 1 |
| 03 | J921660 | Болт | 6 |
| 04 | A590916 | Пружинная шайба | 12 |
| 05 | 4114405 | Шайба | 12 |
| 07 | YA40002312 | Поручень | 1 |
| 08 | J271230 | Болт с шайбой | 24 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | YA40006781 | Ступень | 1 |
| 12 | YA40006840 | Поручень | 1 |
| 13 | J271235 | Болт с шайбой | 6 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | YA00012339 | Цепь | 2 |
| 15 | 9762229 | Стойка | 2 |
| 16 | J901235 | Болт | 2 |
| 17 | 449490 | Плоская шайба | 8 |
| 18 | J950012 | Гайка | 2 |
| 19 | 4355757 | Хомут | 2 |
| 20 | J260855 | Болт с шайбой | 4 |
| 20A | J900855 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J901245 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 24 | YA40006914 | Ступень | 1 |
| 25 | J921680 | Болт | 6 |
| 27 | YA40006839 | Поручень | 1 |
| 28 | J271245 | Болт с шайбой | 4 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | YA40002345 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
