Трубопроводы системы смазки (2)(STD. стрела) — HITACHI EX1200-6

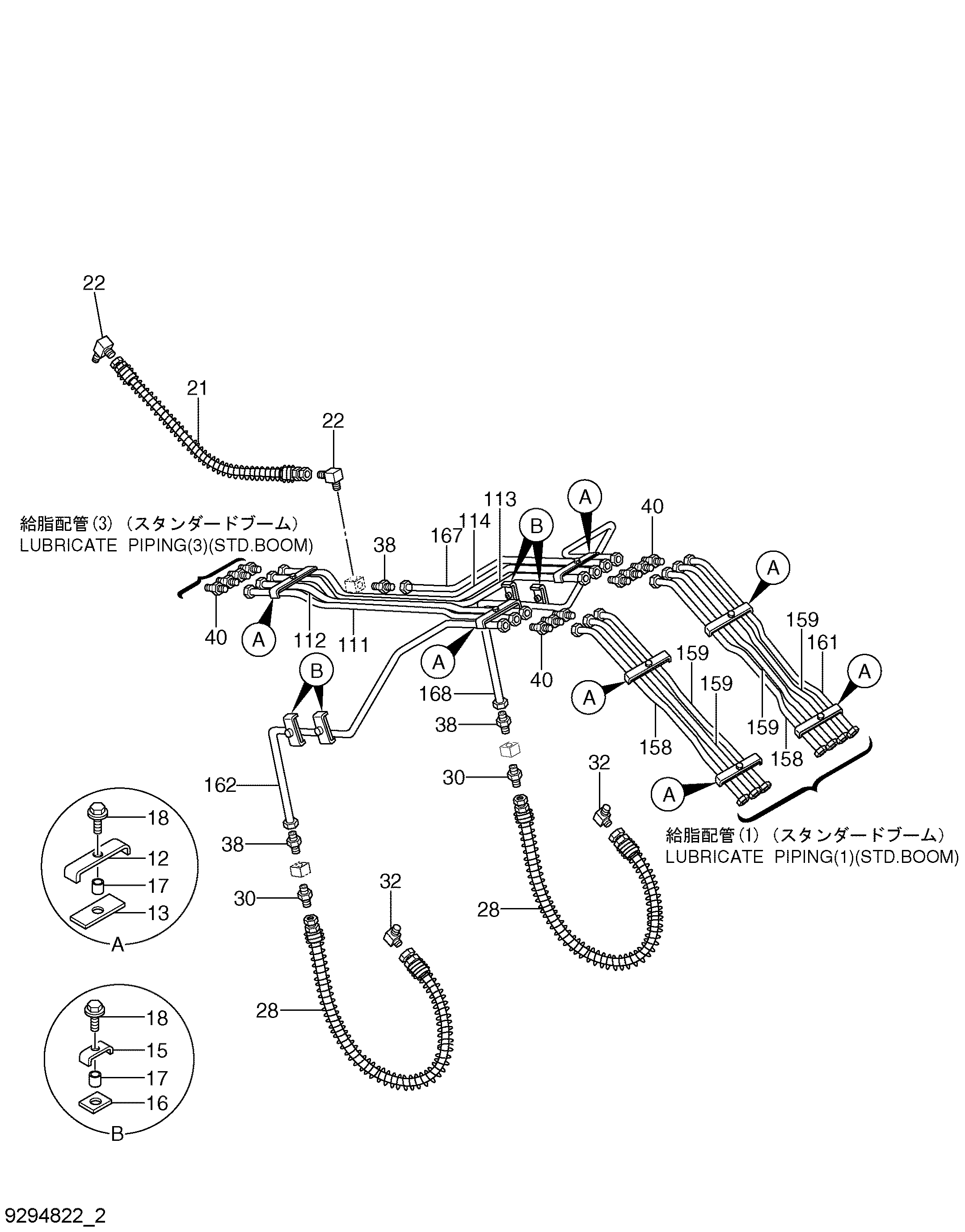

Заводская схема «Трубопроводы системы смазки (2)(STD. стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4273720 | Хомут | 7 |
| 13 | 4273721 | Резиновая прокладка | 7 |
| 15 | 4269656 | Хомут | 4 |
| 16 | 4269657 | Резиновая прокладка | 4 |
| 17 | 4269658 | Проставка | 11 |
| 18 | J271030 | Болт с шайбой | 11 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4227071 | Шланг | 1 |
| 22 | 94-1401 | Угловой штуцер | 2 |
| 28 | 4250097 | Шланг | 2 |
| 28 | 4252895 | Шланг | 2 |
| 30 | 94-1301 | Адаптер | 2 |
| 32 | 94-1501 | Угловой штуцер | 2 |
| 38 | 4360981 | Штуцер трубки | 3 |
| 40 | 4099282 | Адаптер | 11 |
| 111 | 4689387 | Трубка | 1 |
| 112 | 4689397 | Трубка | 1 |
| 113 | 4689405 | Трубка | 1 |
| 114 | 4689443 | Трубка | 1 |
| 158 | 4689144 | Трубка | 2 |
| 159 | 4689147 | Трубка | 4 |
| 161 | 4689153 | Трубка | 1 |
| 162 | 4689365 | Трубка | 1 |
| 167 | 4689457 | Трубка | 1 |
| 168 | 4689361 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
