Обратные трубопроводы (1) — HITACHI EX1200-6

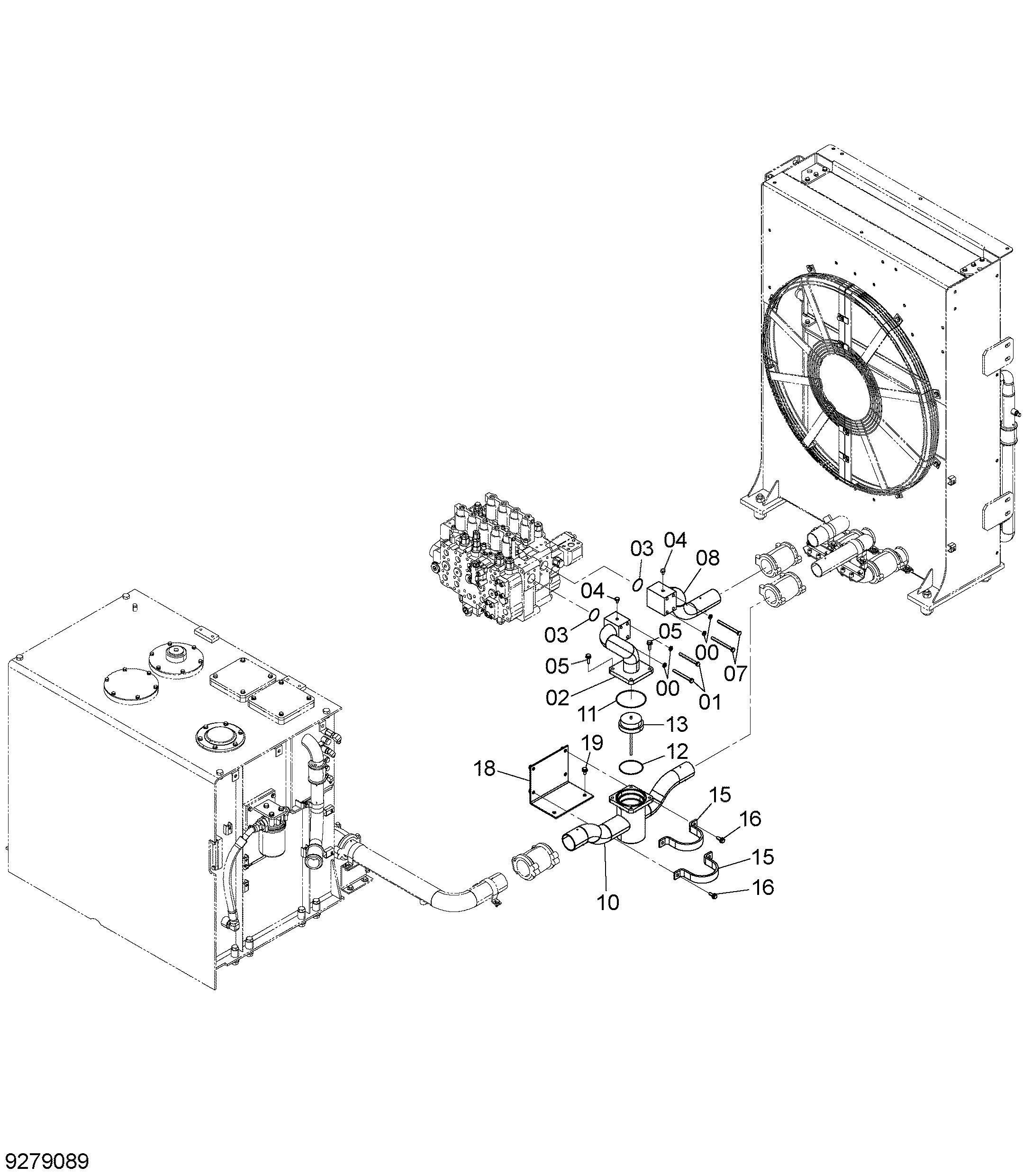

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A590912 | Пружинная шайба | 8 |
| 01 | J901204 | Болт | 4 |
| 02 | 8112086 | Трубка | 1 |
| 03 | A811060 | Уплотнительное кольцо | 2 |
| 04 | 446536 | Пробка | 2 |
| 04 | 94-2011 | Пробка | 2 |
| 05 | J271240 | Болт с шайбой | 4 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | J901208 | Болт | 4 |
| 08 | 8109254 | Трубка | 1 |
| 10 | 8109256 | Трубка | 1 |
| 11 | A811145 | Уплотнительное кольцо | 1 |
| 12 | A811115 | Уплотнительное кольцо | 1 |
| 13 | 4433091 | Клапан | 1 |
| 15 | 4246954 | Хомут трубки | 2 |
| 16 | J271235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 8109897 | Кронштейн | 1 |
| 19 | J271225 | Болт с шайбой | 2 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
