Задний камера — HITACHI EX1200-6

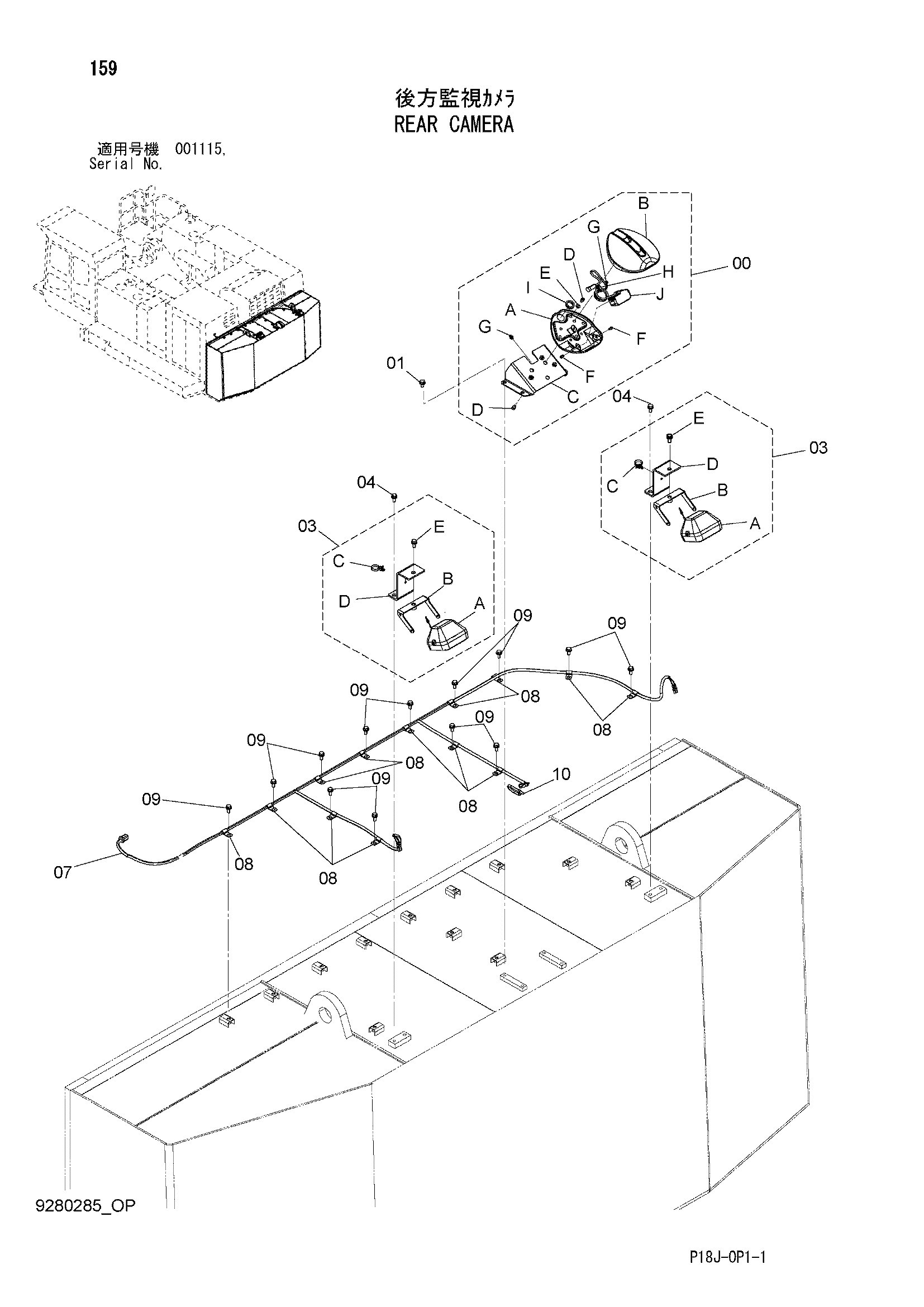

Заводская схема «Задний камера» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9229366 | Камера в сборе | 1 |
| 00A | 7049033 | Крышка | 1 |
| 00B | 7049034 | Крышка | 1 |
| 00C | 8105676 | Кронштейн | 1 |
| 00D | J780812 | Болт с внутренним шестигранником | 6 |
| 00E | A590108 | Плоская шайба | 3 |
| 00F | J780610 | Болт с внутренним шестигранником | 4 |
| 00G | 4218657 | Зажим | 2 |
| 00H | 4055311 | Ленточный зажим | 1 |
| 00I | 4299864 | Уплотнительная втулка | 1 |
| 00J | 4642744 | Камера | 1 |
| 01 | J271020 | Болт с шайбой | 4 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9281825 | Задний фонарь в сборе | 2 |
| 03A | 4274478 | Фара | 1 |
| 03AA | 4285646 | Рассеиватель | 1 |
| 03AB | 4285647 | Обод | 1 |
| 03AC | 4285648 | Лампа | 1 |
| 03AD | 4288342 | Прокладка | 1 |
| 03AE | J900616 | Болт | 2 |
| 03B | 8104656 | Кронштейн | 1 |
| 03C | 4259220 | Зажим | 1 |
| 03D | 3110958 | Кронштейн | 1 |
| 03E | J271225 | Болт с шайбой | 4 |
| 03E1 | J901225 | Болт | 1 |
| 03E2 | J222012 | Шайба | 1 |
| 04 | J271225 | Болт с шайбой | 4 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 07 | 3110957 | Жгут проводов | 1 |
| 08 | 4190261 | Зажим | 13 |
| 09 | J271025 | Болт с шайбой | 13 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
