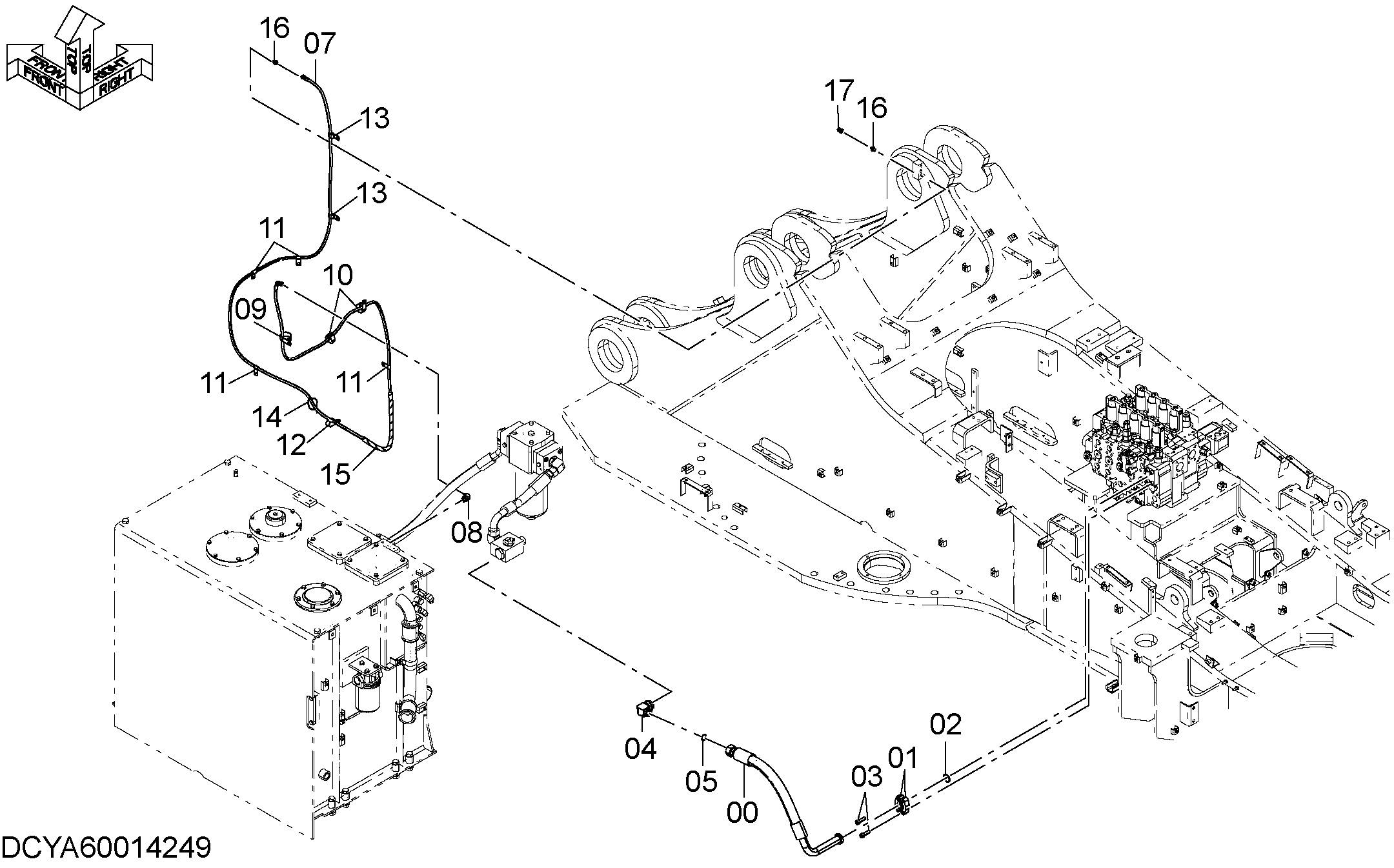

Основные гидролинии (схаре) — HITACHI EX1200-6
Заводская схема «Основные гидролинии (схаре)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00019723 | Шланг | 1 |
| 01 | 4089703 | Разъёмный фланец | 2 |
| 02 | 4508805 | Уплотнительное кольцо | 1 |
| 03 | 4146848 | Болт с внутренним шестигранником | 4 |
| 04 | A853300 | Угловой штуцер | 1 |
| 04A | 970860 | Уплотнительное кольцо | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 1 |
| 07 | 4629991 | Шланг | 1 |
| 08 | 4303816 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4190265 | Зажим | 1 |
| 10 | 4193848 | Зажим | 2 |
| 11 | 4190272 | Зажим | 4 |
| 12 | 4192034 | Зажим | 1 |
| 13 | 4190292 | Зажим | 2 |
| 14 | 4055312 | Ленточный зажим | 1 |
| 15 | 4327293 | Трубка спирал | 1 |
| 16 | 4154651 | Адаптер | 2 |
| 17 | 4650482 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
