Основной пипин (1) — HITACHI EX1200-6

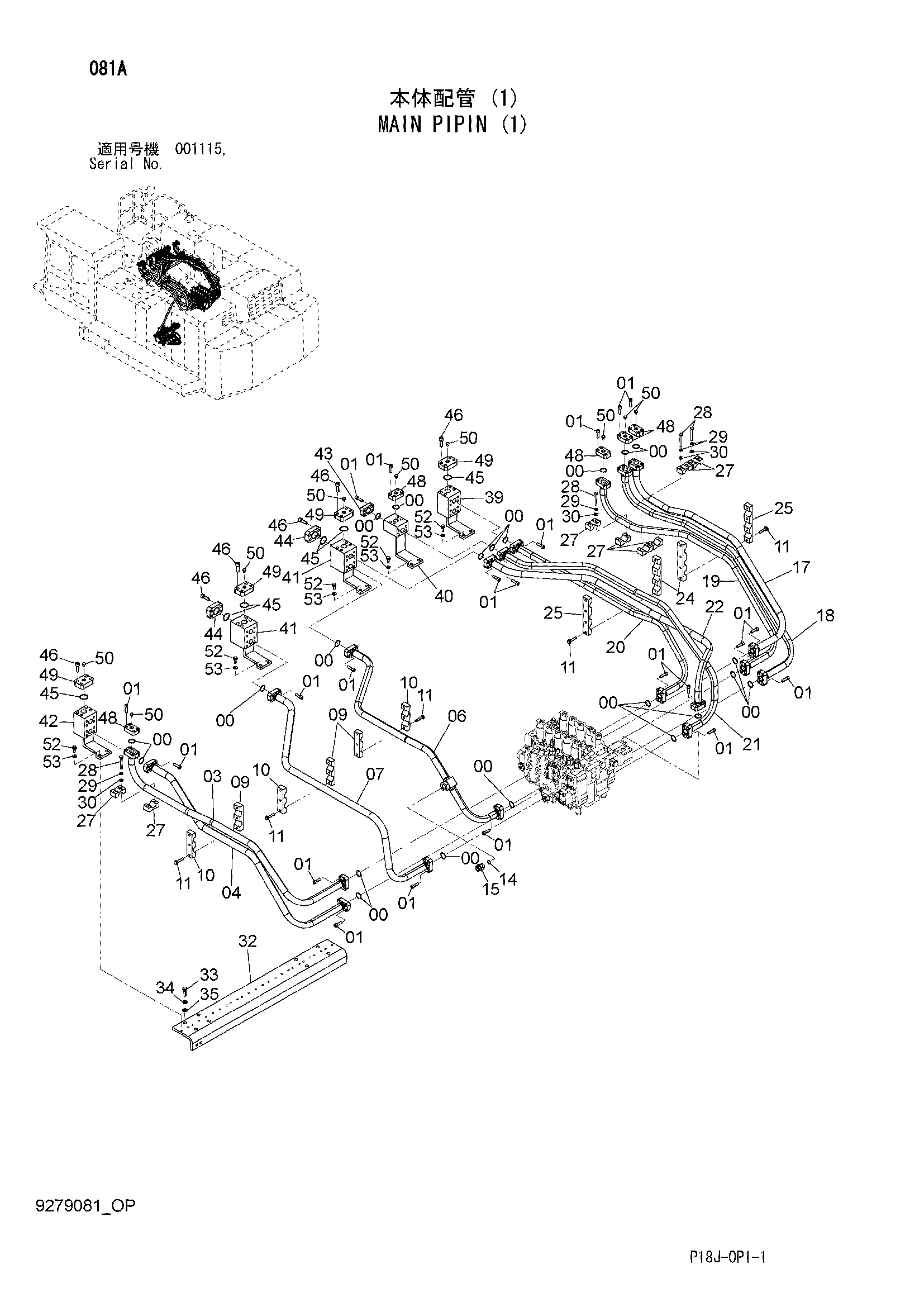

Заводская схема «Основной пипин (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 22 |
| 01 | 4146848 | Болт с внутренним шестигранником | 88 |
| 03 | 8109436 | Трубка | 1 |
| 04 | 8109439 | Трубка | 1 |
| 06 | 8109437 | Трубка | 1 |
| 07 | 8109440 | Трубка | 1 |
| 09 | 4440503 | Хомут трубки | 2 |
| 10 | 4440504 | Хомут трубки | 2 |
| 11 | J271265 | Болт с шайбой | 14 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | A853188 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 8109442 | Трубка | 1 |
| 18 | 8109443 | Трубка | 1 |
| 19 | 8109441 | Трубка | 1 |
| 20 | 8109450 | Трубка | 1 |
| 21 | 8109444 | Трубка | 1 |
| 22 | 8109445 | Трубка | 1 |
| 24 | 4440505 | Хомут трубки | 2 |
| 25 | 4440506 | Хомут трубки | 2 |
| 27 | 4311153 | Хомут трубки | 8 |
| 28 | J901290 | Болт | 8 |
| 29 | A590912 | Пружинная шайба | 8 |
| 30 | 4086891 | Шайба | 8 |
| 32 | 8109973 | Кронштейн | 1 |
| 33 | J901650 | Болт | 8 |
| 34 | A590916 | Пружинная шайба | 8 |
| 35 | J222016 | Шайба | 8 |
| 39 | 8121157 | Блок | 1 |
| 40 | 8121158 | Блок | 1 |
| 41 | 8109926 | Блок | 2 |
| 42 | 8109972 | Блок | 1 |
| 43 | 4118188 | Крышка | 1 |
| 44 | 4091297 | Крышка | 2 |
| 45 | 4510169 | Уплотнительное кольцо | 6 |
| 46 | 4146847 | Болт с внутренним шестигранником | 24 |
| 48 | 4244894 | Крышка | 5 |
| 49 | 4244893 | Крышка | 4 |
| 50 | A885002 | Пробка | 9 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | J901235 | Болт | 10 |
| 53 | 4086891 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
