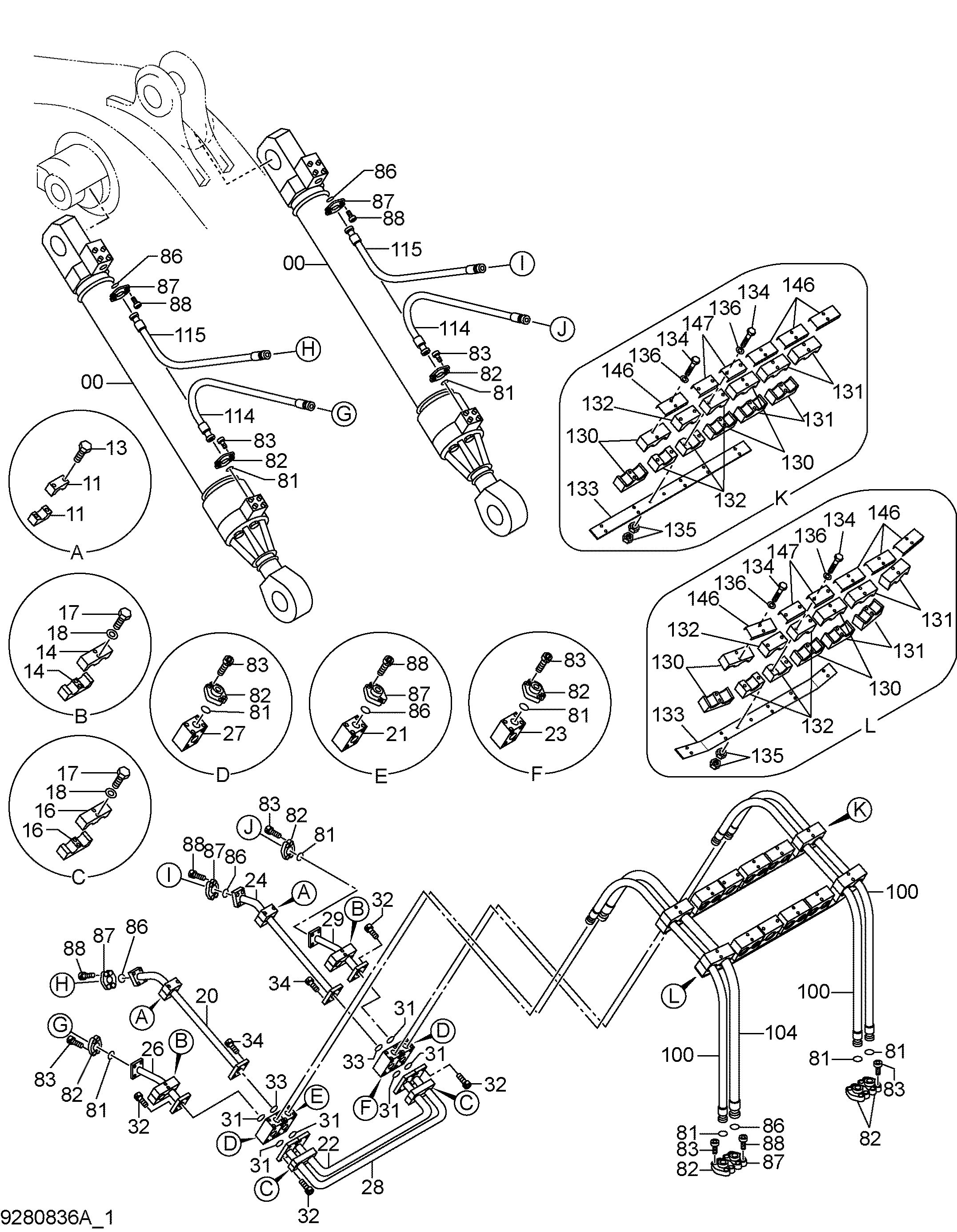

Гидролинии рабочего оборудования (1)(BE стрела) — HITACHI EX1200-6

Заводская схема «Гидролинии рабочего оборудования (1)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4665310 замена: 4682480	Гидроцилиндр стрелы	2
00	4682480	Гидроцилиндр стрелы	2
11	4342723	Хомут трубки	4
13	J271200	Болт с шайбой	4
13A	J901200	Болт	1
13B	J222012	Шайба	1
14	4439521	Хомут трубки	4
15	4439522	Хомут трубки	6
16	4439520	Хомут трубки	4
17	J901400	Болт	8
18	A590914	Пружинная шайба	8
20	8110435	Трубка	1
21	3089811	Блок	1
22	8048393	Трубка	1
23	3089810	Блок	1
24	8110434	Трубка	1
26	8108555	Трубка	1
27	3051569	Блок	2
28	8048390	Трубка	1
29	8110406	Трубка	1
31	4508805	Уплотнительное кольцо	6
32	M341445	Болт с внутренним шестигранником	24
33	4510169	Уплотнительное кольцо	2
34	M341650	Болт с внутренним шестигранником	8
36	J901200	Болт	4
37	A590912	Пружинная шайба	4
81	4508805	Уплотнительное кольцо	10
82	4089703	Разъёмный фланец	20
83	M341445	Болт с внутренним шестигранником	40
86	4510169	Уплотнительное кольцо	6
87	4075854	Разъёмный фланец	12
88	M341650	Болт с внутренним шестигранником	24
100	4439777	Шланг	3
104	4439778	Шланг	1
114	4604857	Шланг	2
115	4673716	Шланг	2
130	4603533	Хомут	12
131	4603540	Хомут	4
132	4603531	Хомут	8
133	3110744	Опора	1
134	3115954	Опора	1
135	J950012	Гайка	48
136	A590112	Плоская шайба	24
137	J901211	Болт	24
146	4673959	Хомут	8
147	4673962	Хомут	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
