Погрузчик гидролинии рабочего оборудования (4) — HITACHI EX1200-6

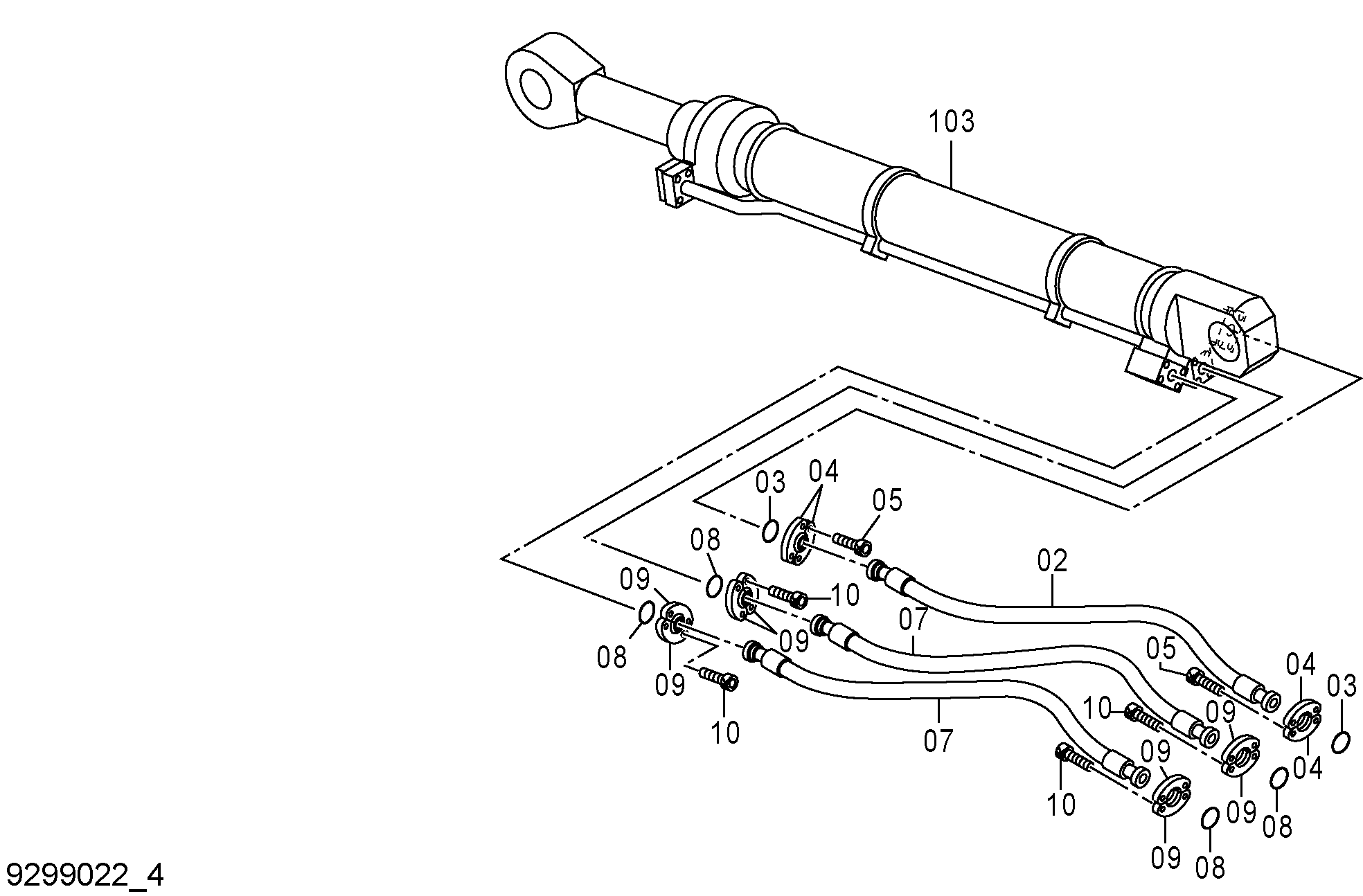

Заводская схема «Погрузчик гидролинии рабочего оборудования (4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4704472 | Шланг | 1 |
| 03 | 4508805 | Уплотнительное кольцо | 2 |
| 04 | 4089703 | Разъёмный фланец | 4 |
| 05 | M341445 | Болт с внутренним шестигранником | 8 |
| 07 | 4704473 | Шланг | 2 |
| 08 | 4510169 | Уплотнительное кольцо | 4 |
| 09 | 4075854 | Разъёмный фланец | 8 |
| 10 | M341650 | Болт с внутренним шестигранником | 16 |
| 103 | 4453176 замена: 4463449 | Гидроцилиндр рукояти | 1 |
| 103 | 4463449 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
