Погрузчик пилотные гидролинии (основной) — HITACHI EX1200-6

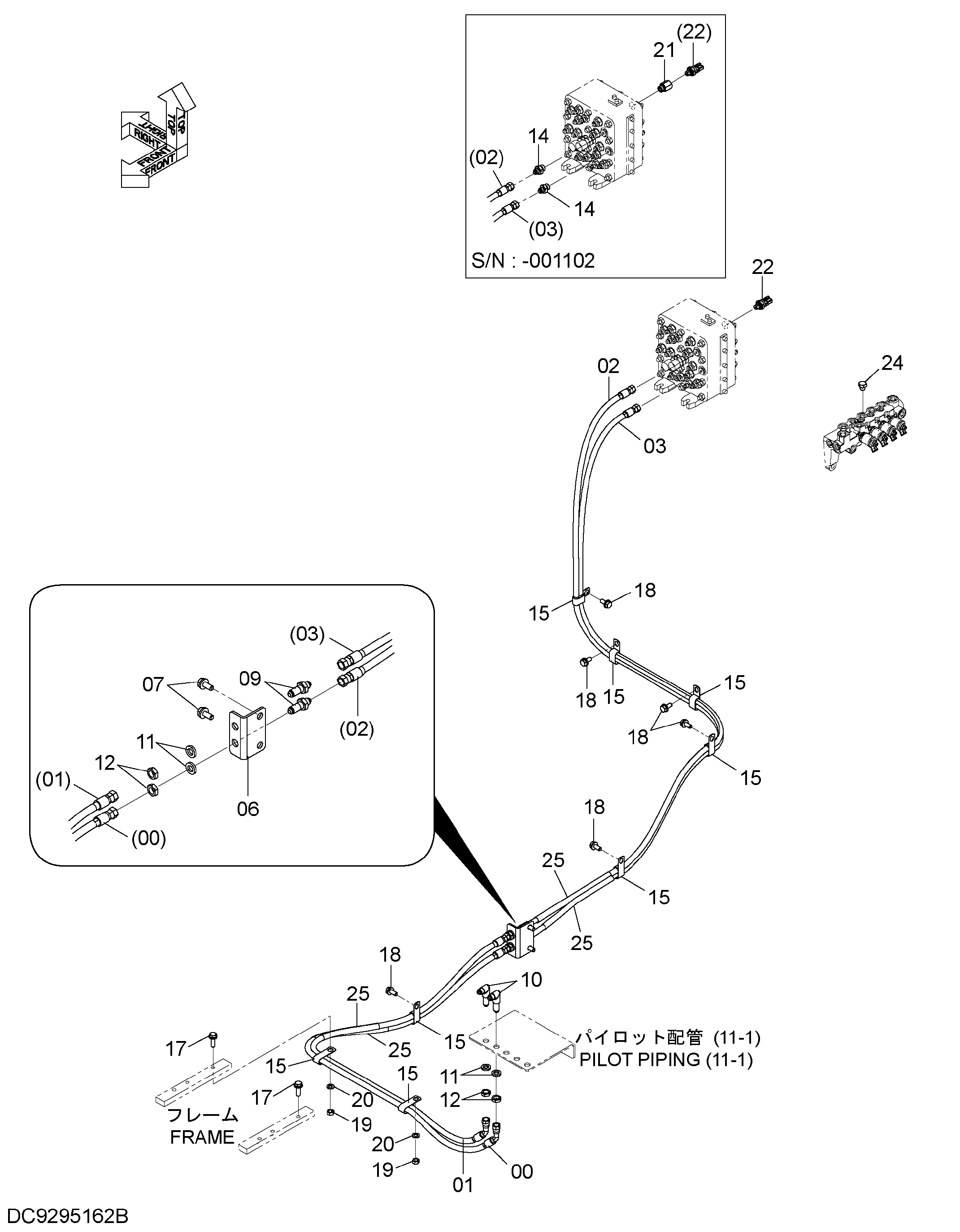

Заводская схема «Погрузчик пилотные гидролинии (основной)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4689989 | Шланг | 1 |
| 01 | 4689990 | Шланг | 1 |
| 02 | 4689991 | Шланг | 1 |
| 03 | 4689992 | Шланг | 1 |
| 06 | 4689970 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 9 | 4202532 | Адаптер | 2 |
| 10 | 4285863 | Угловой штуцер | 2 |
| 11 | A590914 | Пружинная шайба | 4 |
| 12 | 4202531 | Гайка | 4 |
| 14 | A852133 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4190282 | Зажим | 8 |
| 17 | J271035 | Болт с шайбой | 2 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271025 | Болт с шайбой | 6 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J950010 | Гайка | 2 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | 4263446 | Переходник S | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4436535 | Датчик давления | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
