Основные гидролинии (1-1) — HITACHI EX1200-6

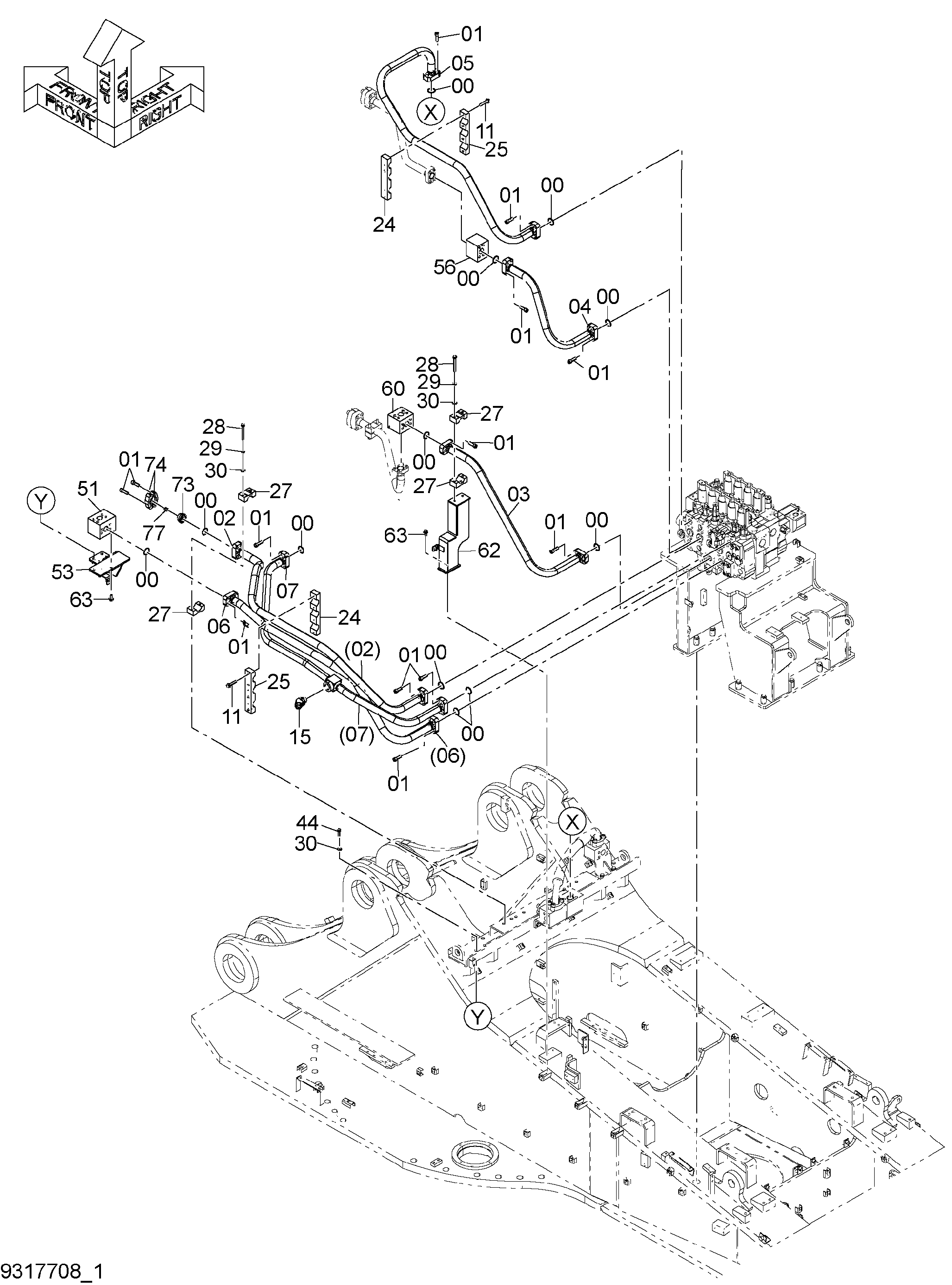

Заводская схема «Основные гидролинии (1-1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 12 |
| 01 | 4146848 | Болт с внутренним шестигранником | 48 |
| 02 | 8123303 | Трубка | 1 |
| 03 | 8123304 | Трубка | 1 |
| 04 | 8123305 | Трубка | 1 |
| 05 | 8123306 | Трубка | 1 |
| 06 | 8123307 | Трубка | 1 |
| 07 | 8123308 | Трубка | 1 |
| 11 | J271265 | Болт с шайбой | 8 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 15 | A853288 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4440505 | Хомут трубки | 2 |
| 25 | 4440506 | Хомут трубки | 2 |
| 27 | 4311153 | Хомут трубки | 4 |
| 28 | J901200 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 4086891 | Шайба | 8 |
| 44 | J901240 | Болт | 4 |
| 51 | 3119589 | Блок | 1 |
| 53 | 8122332 | Кронштейн | 1 |
| 56 | 3118844 | Блок | 1 |
| 60 | 3118667 | Блок | 1 |
| 62 | 8121387 | Кронштейн | 1 |
| 63 | J271230 | Болт с шайбой | 4 |
| 63A | J901230 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 73 | 4199396 | Крышка | 1 |
| 74 | 4089703 | Разъёмный фланец | 2 |
| 77 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
