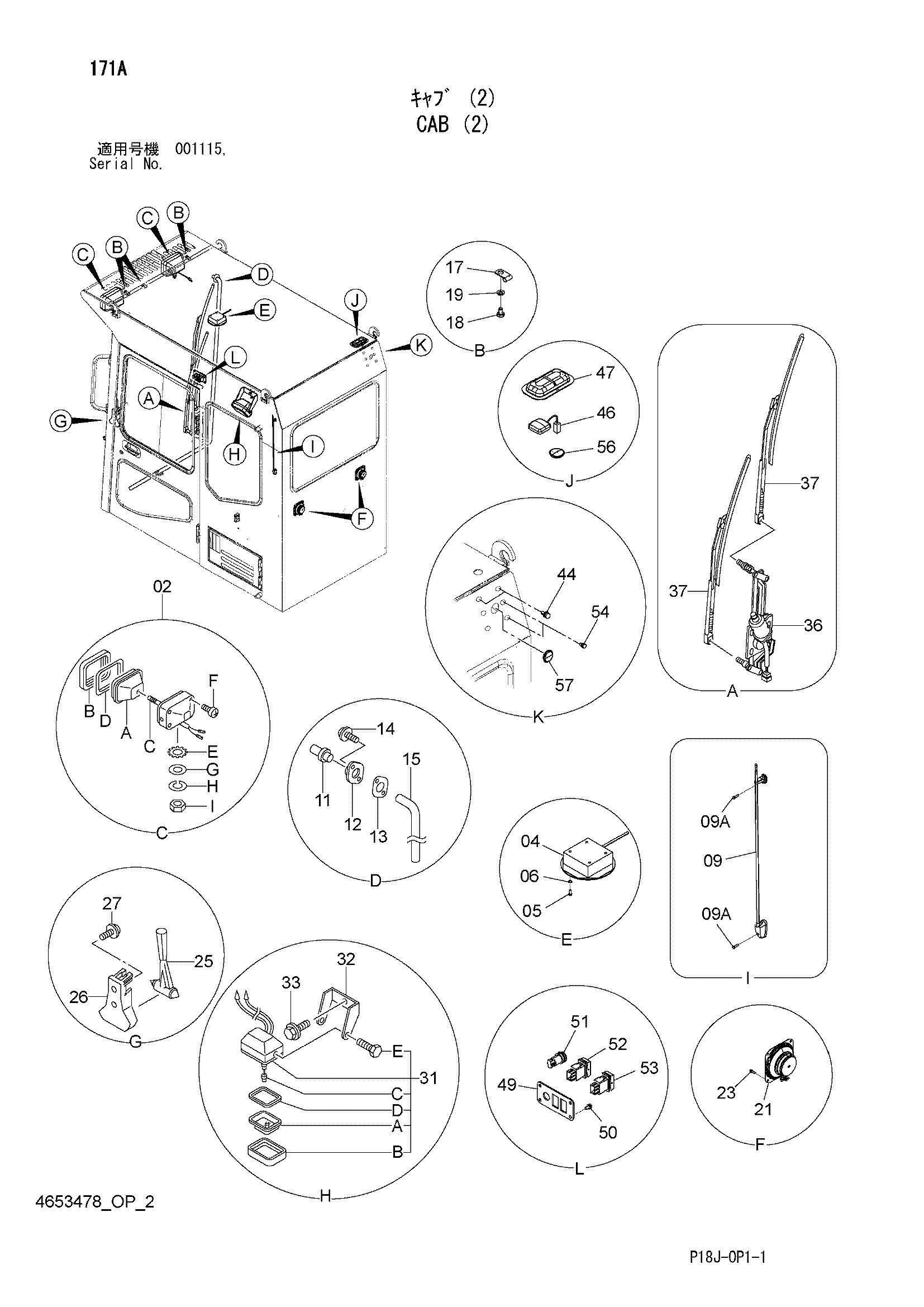

Кабина (2) — HITACHI EX1200-6

Заводская схема «Кабина (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4336570	Фара	2
02A	4326801	Ленс блок	1
02B	4326802	Рама	1
02C	4285648	Лампа	1
02D	4326803	Прокладка	1
02E	4307026	Шайба	1
02F	4307027	Винт	4
02G	A590114	Плоская шайба	1
02H	A590914	Пружинная шайба	1
02I	J952014	Гайка	1
04	4639557	Плафон кабины	1
05	M430513	Винт	2
06	A590105	Плоская шайба	2
09	4123177	Антенна	1
09A	M430416	Винт	2
11	4367485	Форсунка	1
12	4367486	Адаптер	1
13	4369544	Манжета	1
14	4372608	Винт с шайбой	2
15	4200937	Виниловый шланг	1
17	4190261	Зажим	4
18	J901016	Болт	4
19	A590910	Пружинная шайба	4
21	4361302	Динамик	2
23	4372608	Винт с шайбой	8
25	4362700	Молоток	1
26	2038764	Кронштейн	1
27	J450510	Винт с шайбой	2
31	4274478	Фара	1
31A	4285646	Рассеиватель	1
31B	4285647	Обод	1
31C	4285648	Лампа	1
31D	4288342	Прокладка	1
31E	J900616	Болт	2
32	9755141	Кронштейн	1
33	J271025	Болт с шайбой	1
33A	J901025	Болт	1
33B	J222010	Шайба	1
36	4440627	Мотор стеклоочистителя	1
37	4455470	Стеклоочиститель	2
44	4464320	Болт с шайбой	2
46	4640535	Антенна	1
47	4662370	Крышка	1
49	4698321	Панель выключатель	1
50	4662252	Винт с шайбой	4
51	4672486	Фонарь пилотный	1
52	4671385	Выключатель	1
53	4671386	Выключатель	1
54	4662252	Винт с шайбой	4
56	4662744	Резиновая втулка	1
57	4717824	Втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
