Опорно-поворотное устройство — HITACHI EX1200-6

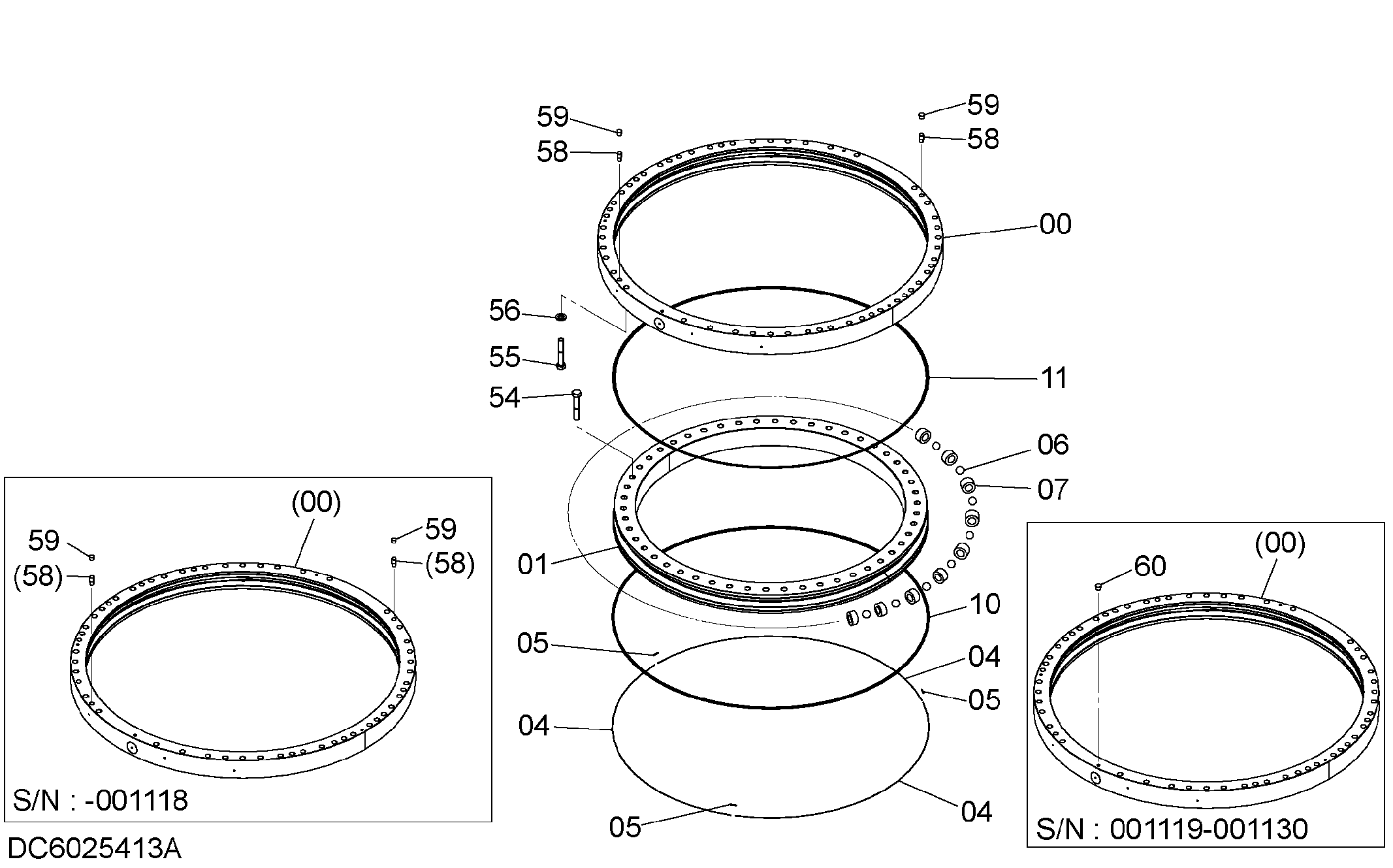

Заводская схема «Опорно-поворотное устройство» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-11 | 6025413 замена: 9321218 | Подшипник. свингкиркл | 1 |
| 00-11 | 9321218 | Подшипник. свингкиркл | 1 |
| 04 | 4662970 | Шток | 3 |
| 05 | 4245212 | Турнбуккле | 3 |
| 06 | 4662971 | Шарик (1=86 детали) | 1 |
| 07 | 4347011 | Опора | 86 |
| 10 | 4662972 | Уплотнение | 1 |
| 11 | 4662973 | Уплотнение | 1 |
| 54 | J833616 | Болт | 50 |
| 55 | J833617 | Болт | 52 |
| 56 | J222036 | Шайба | 52 |
| 58 | 4184940 | Палец | 2 |
| 59 | 427154 | Пробка | 2 |
| 59 | 4722746 | Втулка: резиновый | 2 |
| 60 | 4722744 | Втулка: резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
