Гидролинии рабочего оборудования (2)(BE стрела) — HITACHI EX1200-6

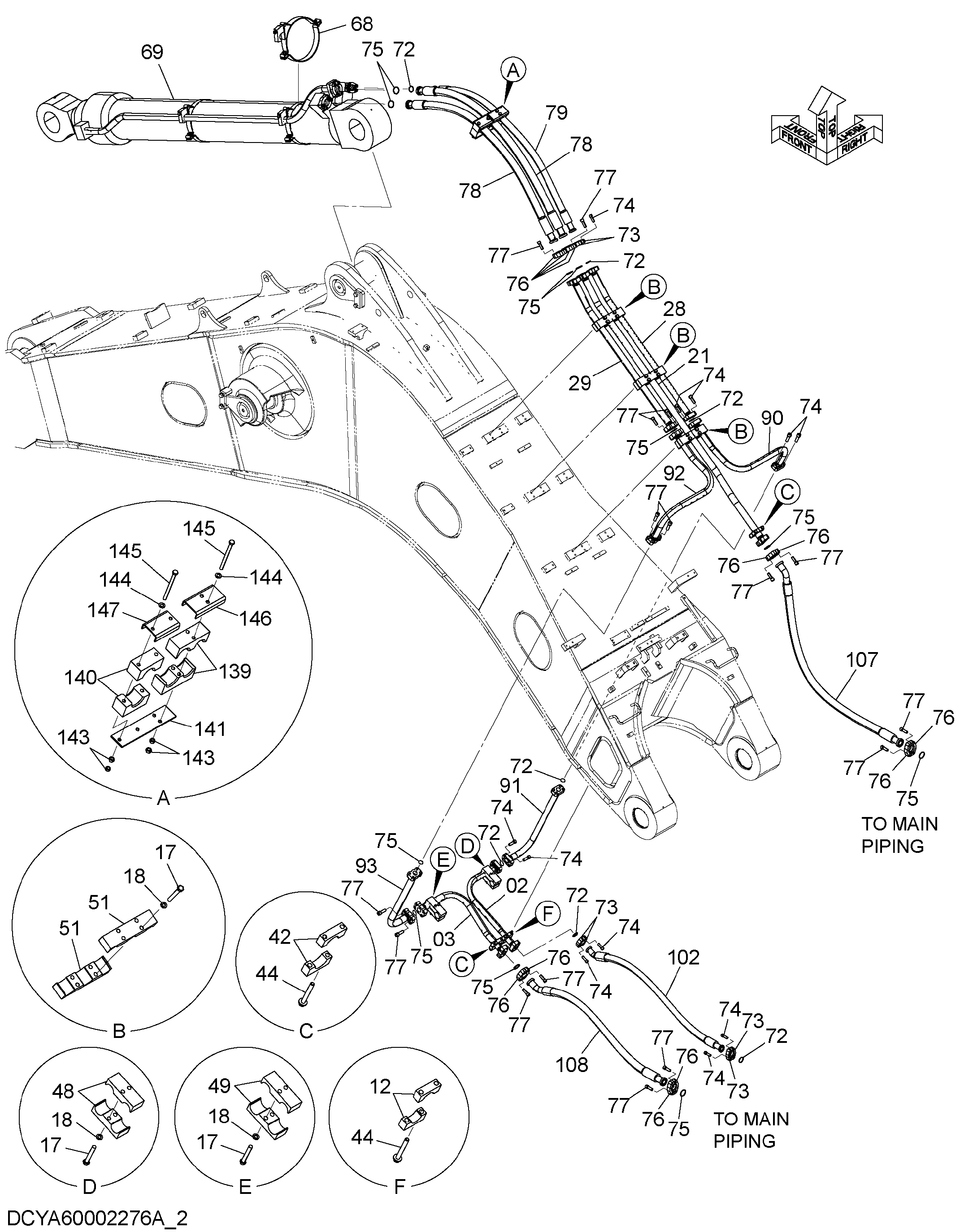

Заводская схема «Гидролинии рабочего оборудования (2)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA40002093 | Трубка | 1 |
| 03 | YA40002094 | Трубка | 1 |
| 12 | 4439523 | Хомут трубки | 2 |
| 17 | J901400 | Болт | 16 |
| 18 | A590914 | Пружинная шайба | 16 |
| 21 | 8122745 | Трубка | 1 |
| 28 | YA40002085 | Трубка | 1 |
| 29 | YA40002084 | Трубка | 1 |
| 42 | 4342723 | Хомут трубки | 4 |
| 44 | J271200 | Болт с шайбой | 6 |
| 44A | J901200 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 48 | 4439520 | Хомут трубки | 2 |
| 49 | 4368932 | Хомут трубки | 2 |
| 51 | 4439522 | Хомут трубки | 6 |
| 68 | 4696860 | Лента | 1 |
| 69 | 4669228 замена: 4682481 | Гидроцилиндр рукояти | 1 |
| 69 | 4682481 | Гидроцилиндр рукояти | 1 |
| 72 | 4508805 | Уплотнительное кольцо | 7 |
| 73 | 4089703 | Разъёмный фланец | 6 |
| 74 | M341445 | Болт с внутренним шестигранником | 24 |
| 75 | 4510169 | Уплотнительное кольцо | 11 |
| 76 | 4075854 | Разъёмный фланец | 12 |
| 77 | M341650 | Болт с внутренним шестигранником | 36 |
| 78 | 4673717 | Шланг | 2 |
| 79 | 4292275 | Шланг | 1 |
| 90 | YA40003073 | Трубка | 1 |
| 91 | YA40003071 | Трубка | 1 |
| 92 | YA40003134 | Трубка | 1 |
| 93 | YA40003133 | Трубка | 1 |
| 102 | YA00002162 | Шланг | 1 |
| 107 | 4720037 | Шланг | 1 |
| 108 | YA00002206 | Шланг | 1 |
| 139 | 4603533 | Хомут | 2 |
| 140 | 4603531 | Хомут | 2 |
| 141 | 4629666 | Опора | 1 |
| 143 | J950012 | Гайка | 8 |
| 144 | A590112 | Плоская шайба | 4 |
| 145 | J901211 | Болт | 4 |
| 146 | 4673959 | Хомут | 1 |
| 147 | 4673962 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
