Клапан удерживающий (стрела) — HITACHI EX1200-6

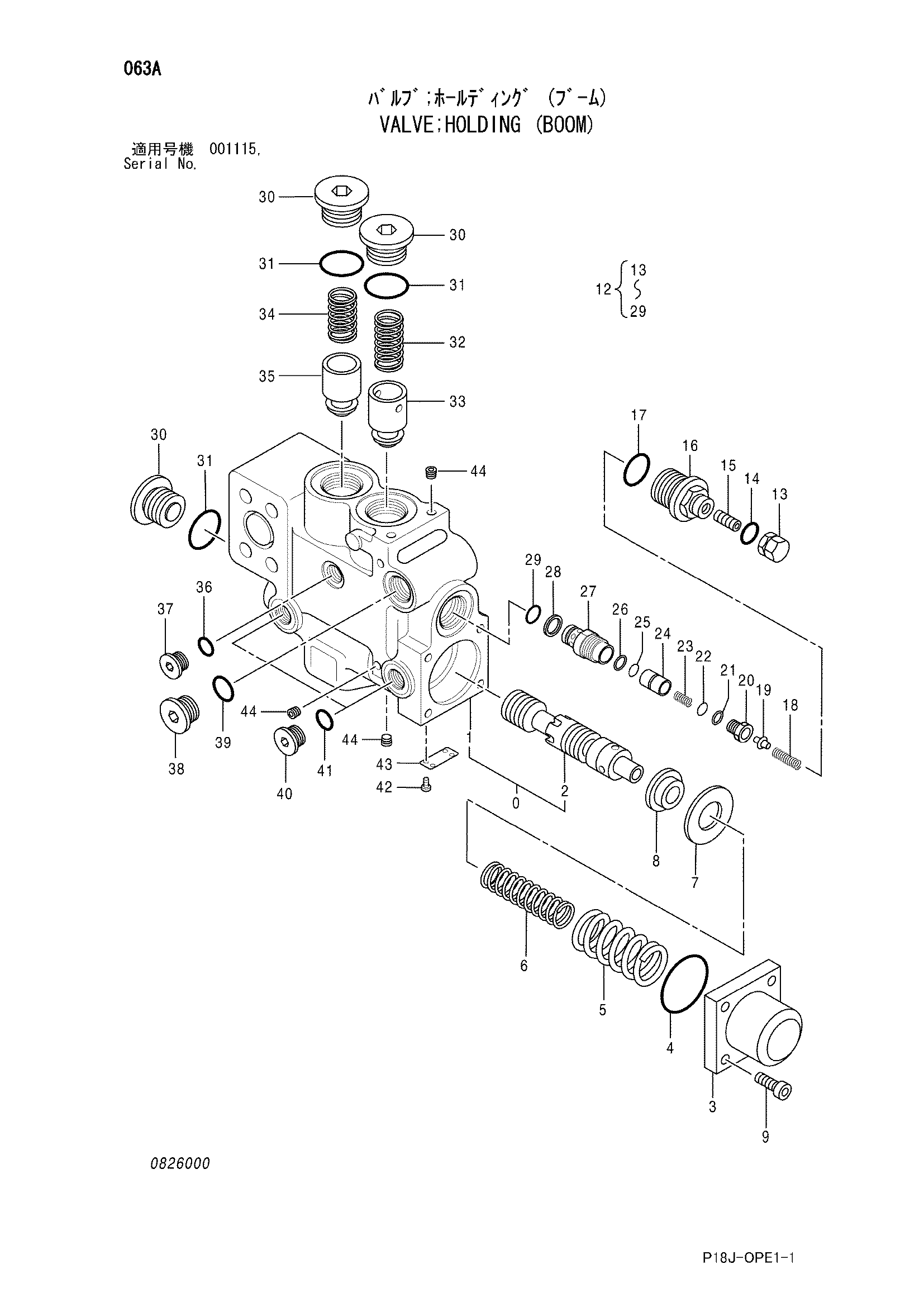

Заводская схема «Клапан удерживающий (стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4474548 | Удерживающий клапан | 1 | |
| 0 | 0658001 | Корпус дополнительный в сборе | 1 |
| 3 | 0658002 | Крышка | 1 |
| 4 | A811055 | Уплотнительное кольцо | 1 |
| 5 | 0658003 | Пружина сжатия | 1 |
| 6 | 0658004 | Пружина сжатия | 1 |
| 7 | 0343507 | Проставка | 1 |
| 8 | 0658005 | Держатель пружина | 1 |
| 9 | M340825 | Болт с внутренним шестигранником | 4 |
| 12 | 4483072 | Предохранительный клапан | 1 |
| 17 | 4509182 | Уплотнительное кольцо | 1 |
| 28 | 4038533 | Опорное кольцо | 1 |
| 29 | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 0658008 | Пробка | 3 |
| 31 | 4506429 | Уплотнительное кольцо | 3 |
| 32 | 0343510 | Пружина сжатия | 1 |
| 33 | 0343505 | Плунжер | 1 |
| 34 | 0223202 | Пружина сжатия | 1 |
| 35 | 0343504 | Плунжер | 1 |
| 36 | 957366 | Уплотнительное кольцо | 1 |
| 37 | 0314205 | Пробка | 1 |
| 38 | 0343611 | Пробка | 1 |
| 39 | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 0309805 | Пробка | 2 |
| 41 | 4509180 | Уплотнительное кольцо | 2 |
| 42 | M491832 | Приводной винт | 2 |
| 44 | 0343514 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
