Гусеничная цепь (LC гусеница) — HITACHI EX1200-6

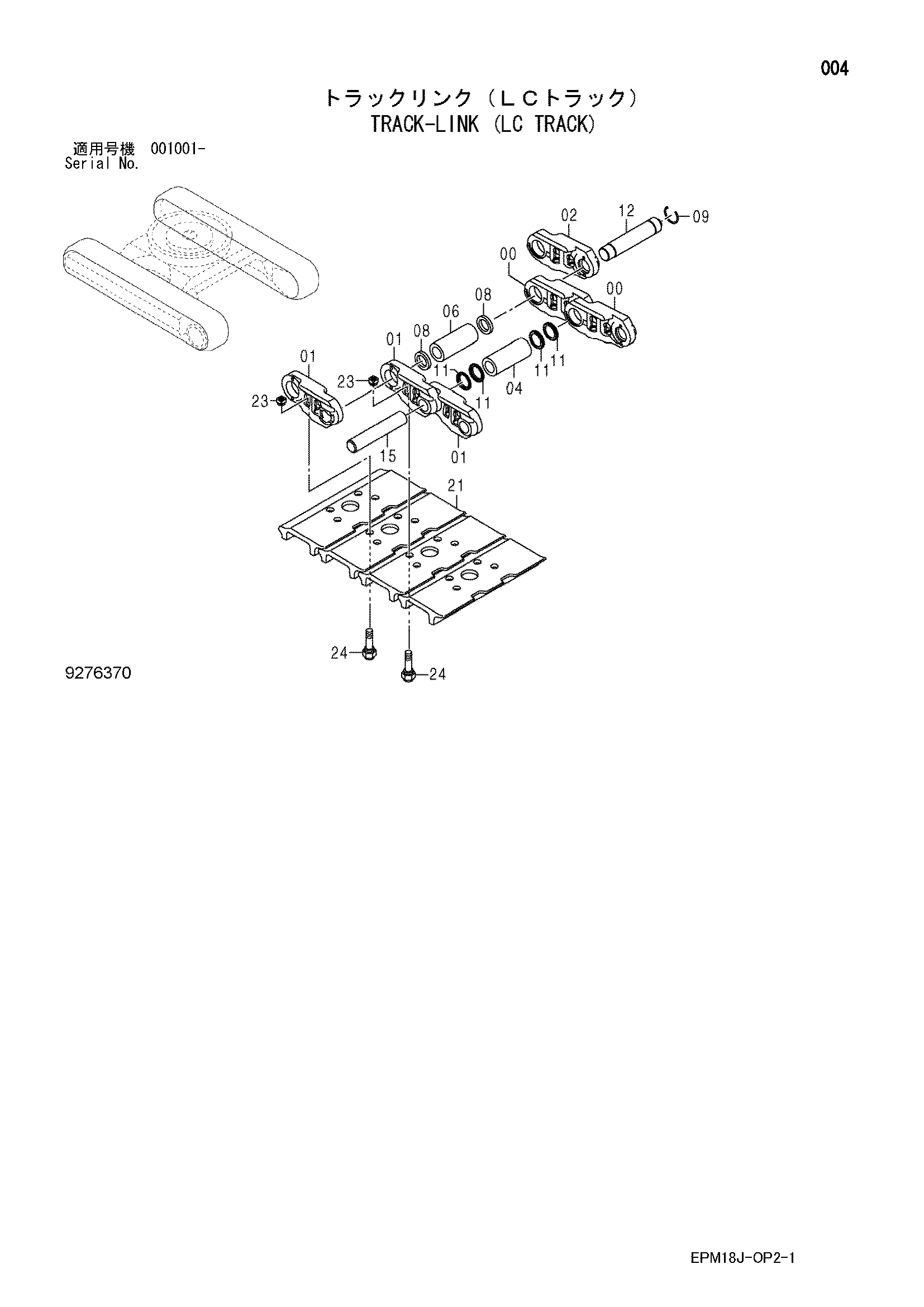

Заводская схема «Гусеничная цепь (LC гусеница)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9292650 | Гусеничная цепь в сборе | 2 | |
| 9313162 | Гусеничная цепь в сборе | 2 | |
| 00-15 | 4686834 | Гусеничная цепь | 1 |
| 00 | 4672678 | Гусеничная цепь (правый) | 51 |
| 01 | 4697881 | Гусеничная цепь (левый) | 53 |
| 02 | 4672674 | Гусеничная цепь M | 2 |
| 04 | 4672675 | Втулка гусеница | 51 |
| 06 | 4672676 | Соединительная втулка | 2 |
| 08 | 4672677 | Втулка | 4 |
| 09 | 4682511 | Кольцо | 2 |
| 11 | 4697882 | Уплотнение | 204 |
| 12 | 4682510 | Соединительный палец | 2 |
| 15 | 4697883 | Палец тяга | 51 |
| 21 | 4686835 | Башмак (1000G) | 53 |
| 21 | 4712589 | Башмак (1100G) | 53 |
| 23 | 4669039 | Гайка | 212 |
| 24 | 4669038 | Болт башмак | 212 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
