Каталог запчастей HITACHI
Радиатор — HITACHI EX1200-6

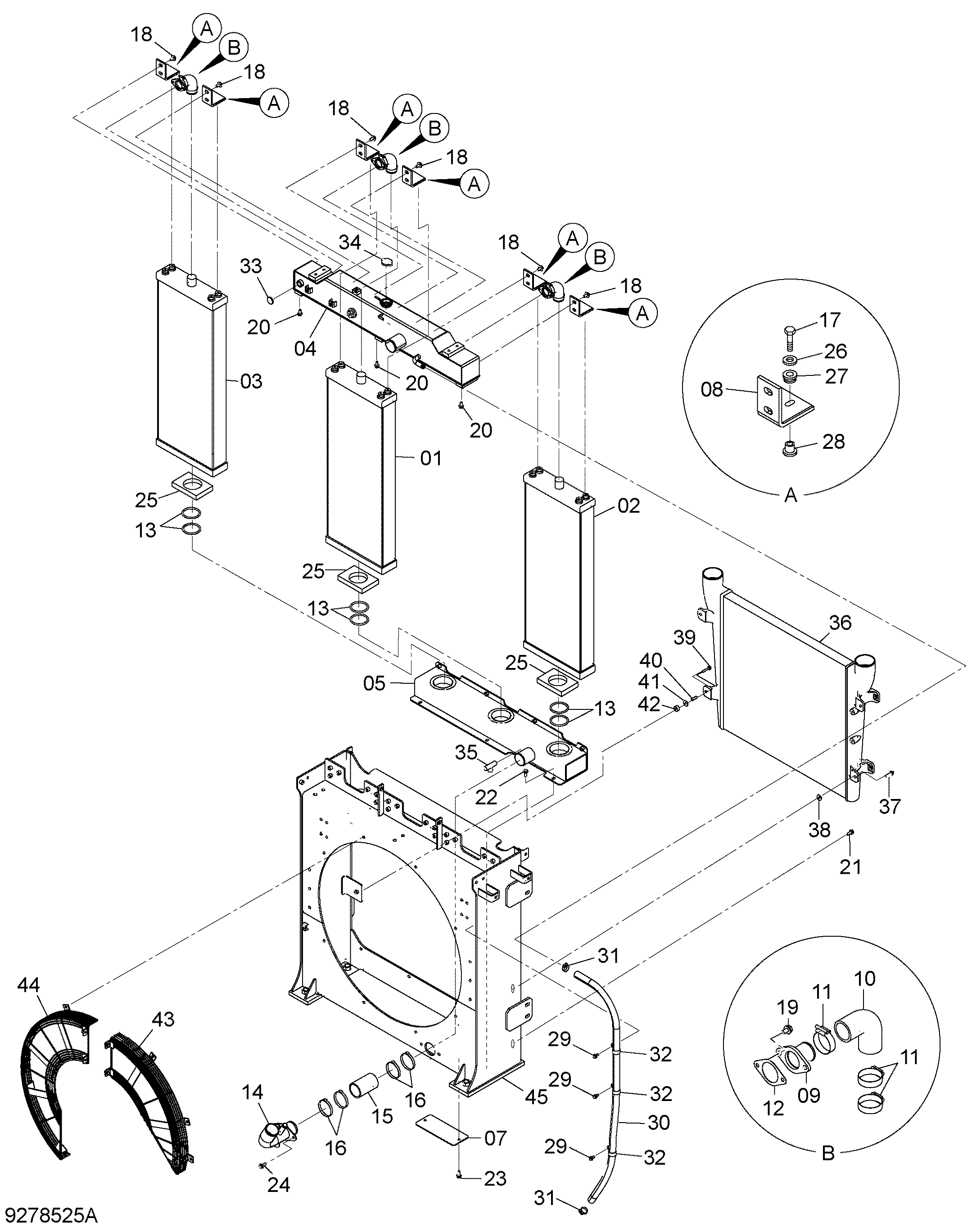

Заводская схема «Радиатор» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9278525 замена: YA60007615 | Радиатор | 1 | |
| YA60007615 | Радиатор | 1 | |
| 01 | 4682289 | Коре радиатор | 1 |
| 02 | 4682423 | Коре радиатор | 1 |
| 03 | 4682424 | Коре радиатор | 1 |
| 04 | 4697733 замена: YA00000714 | Бак | 1 |
| 04 | YA00000714 | Бак | 1 |
| 05 | 4697739 | Бак | 1 |
| 07 | 4697740 | Пластина | 1 |
| 08 | 4697741 | Кронштейн | 6 |
| 09 | 4655049 | Трубка | 3 |
| 10 | 4655050 | Трубка | 3 |
| 11 | 4655051 | Зажим | 9 |
| 12 | 4655052 | Прокладка | 3 |
| 13 | 4655053 | Уплотнительное кольцо | 6 |
| 14 | 4697743 | Трубка | 1 |
| 15 | 4655055 | Шланг | 1 |
| 16 | 4655056 | Зажим | 4 |
| 17 | 4697745 | Болт | 12 |
| 18 | 4662026 | Болт | 12 |
| 19 | 4662027 | Болт | 6 |
| 20 | 4662026 | Болт | 6 |
| 21 | 4662026 | Болт | 4 |
| 22 | 4662026 | Болт | 3 |
| 23 | 4662026 | Болт | 2 |
| 24 | 4662026 | Болт | 2 |
| 25 | 4697751 | Амортизатор | 3 |
| 26 | 4697752 | Шайба | 12 |
| 27 | 4697753 | Амортизатор | 12 |
| 28 | 4697755 | Втулка | 12 |
| 29 | 4697760 | Болт с шайбой | 3 |
| 30 | 4697763 | Резиновый шланг | 1 |
| 31 | 4697765 | Зажим | 2 |
| 32 | 4697768 | Зажим | 3 |
| 33 | 4397917 | Стекло | 1 |
| 34 | 4655061 | Колпачок | 1 |
| 35 | 4248510 | Кокк дренажный | 1 |
| 36 | 4655062 | Радиатор | 1 |
| 37 | 4662091 | Болт | 2 |
| 38 | 4655067 | Пластина | 2 |
| 39 | 4662092 | Болт | 2 |
| 40 | 4655066 | Трубка | 2 |
| 41 | 4655067 | Пластина | 2 |
| 42 | 4655068 | Резиновая прокладка | 2 |
| 43 | 4697746 | Защита вентилятор | 1 |
| 44 | 4697749 | Защита вентилятор | 1 |
| 45 | 5011332 | Рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
