Электрооборудование (клам) — HITACHI EX1200-6

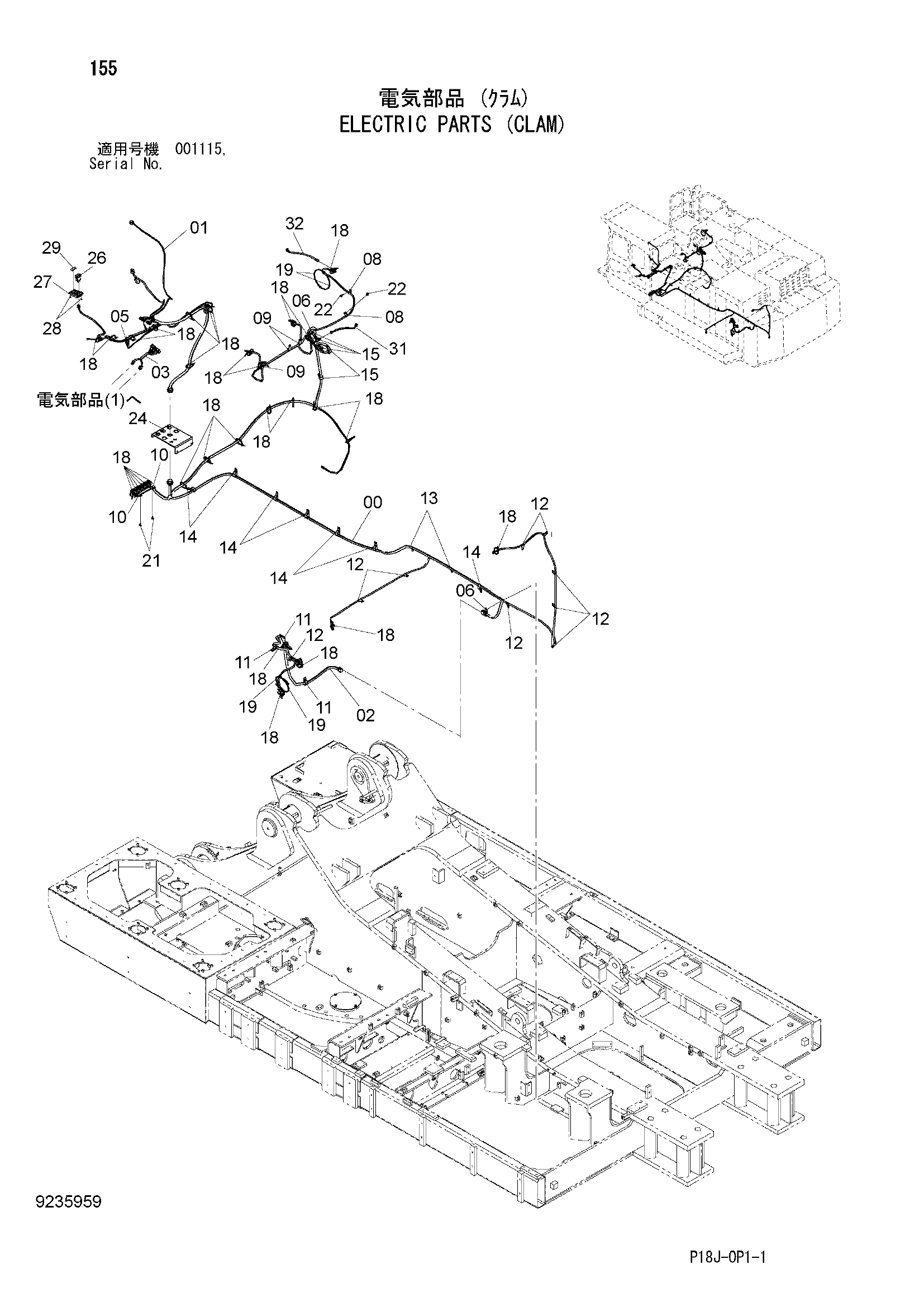

Заводская схема «Электрооборудование (клам)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1034237 | Жгут проводов | 1 |
| 01 | 1033770 | Жгут проводов | 1 |
| 02 | 3112626 | Жгут проводов | 1 |
| 03 | 4698177 | Жгут проводов | 1 |
| 05 | 4414207 | Реле | 1 |
| 06 | 4448037 | Кронштейн | 2 |
| 08 | 4190261 | Зажим | 2 |
| 09 | 4190292 | Зажим | 3 |
| 10 | 4190274 | Зажим | 2 |
| 11 | 4190282 | Зажим | 3 |
| 12 | 4192018 | Зажим | 9 |
| 13 | 4190273 | Зажим | 2 |
| 14 | 4192034 | Зажим | 7 |
| 15 | 4190264 | Зажим | 5 |
| 18 | 4055312 | Ленточный зажим | 31 |
| 19 | 4121859 | Ленточный зажим | 4 |
| 21 | J271016 | Болт с шайбой | 2 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 8111163 | Кронштейн | 1 |
| 26 | 4658822 | Выключатель | 1 |
| 27 | 2053294 | Корпус(3) | 1 |
| 28 | 4361800 | Самонарезающий винт | 4 |
| 29 | 4620283 | Колпачок | 1 |
| 31 | 4720725 | Жгут проводов | 1 |
| 32 | 4720726 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
