Высокая кабина детали (1400mm)(1) — HITACHI EX1200-6

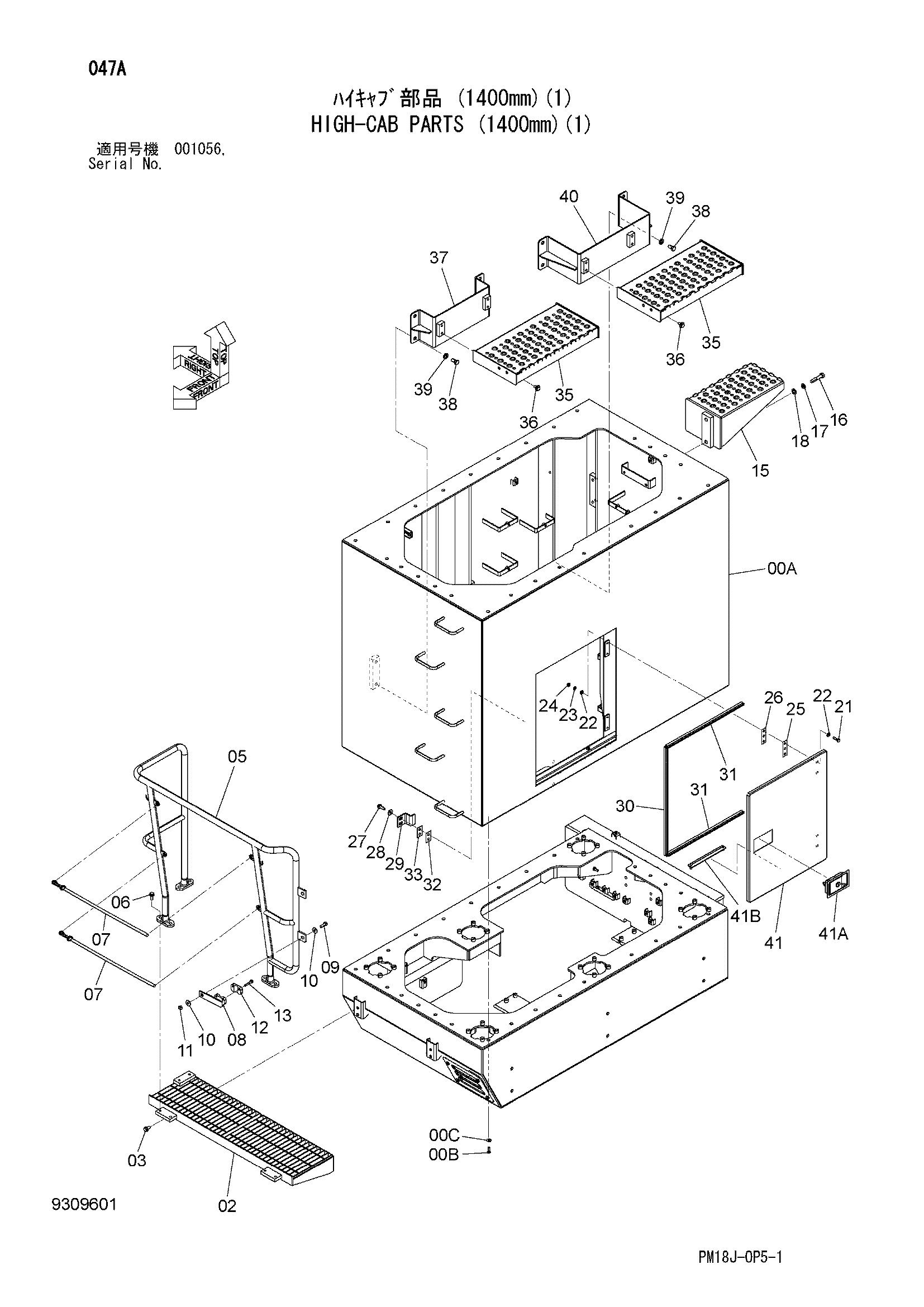

Заводская схема «Высокая кабина детали (1400mm)(1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9309600	Высокая кабина платформа	1
00A	5012757	Платформа	1
00B	J921240	Болт	27
00C	4249324	Шайба	27
02	7051001	Ступень	1
03	J271230	Болт с шайбой	4
03A	J901230	Болт	1
03B	J222012	Шайба	1
05	7051002	Поручень	1
06	J271235	Болт с шайбой	6
06A	J901235	Болт	1
06B	J222012	Шайба	1
07	4617535	Цепь	2
08	9762229	Стойка	2
09	J901235	Болт	2
10	449490	Плоская шайба	4
11	J950012	Гайка	2
12	4355757	Хомут	2
13	J260855	Болт с шайбой	4
13A	J900855	Болт	1
13B	A590108	Плоская шайба	1
15	7045473	Ступень	1
16	J921680	Болт	2
17	A590916	Пружинная шайба	2
18	4114405	Шайба	2
21	J901035	Болт	4
22	J222010	Шайба	8
23	A590910	Пружинная шайба	4
24	J950010	Гайка	4
25	4454317	Регулировочная шайба 1.0mm	4
26	4454316	Регулировочная шайба 2.3mm	4
27	J271240	Болт с шайбой	2
27A	J901240	Болт	1
27B	J222012	Шайба	1
28	4249324	Шайба	2
29	4351140	Ограничитель	1
30	4615991	Уплотнительная окантовка	1
31	4465722	Уплотнительная окантовка	2
32	4466783	Пластина 1.0mm	3
33	4466784	Пластина 2.3mm	3
35	7049210	Ступень	2
36	J281225	Болт с шайбой	8
36A	J901225	Болт	1
36B	4249324	Шайба	1
37	8120566	Кронштейн	1
38	J901630	Болт	8
39	4114405	Шайба	8
40	8095052	Кронштейн	1
41	4711347	Дверь	1
41A	4361766	Замок	1
41B	9748959	Стойка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
