Основные гидролинии (1-2) — HITACHI EX1200-6

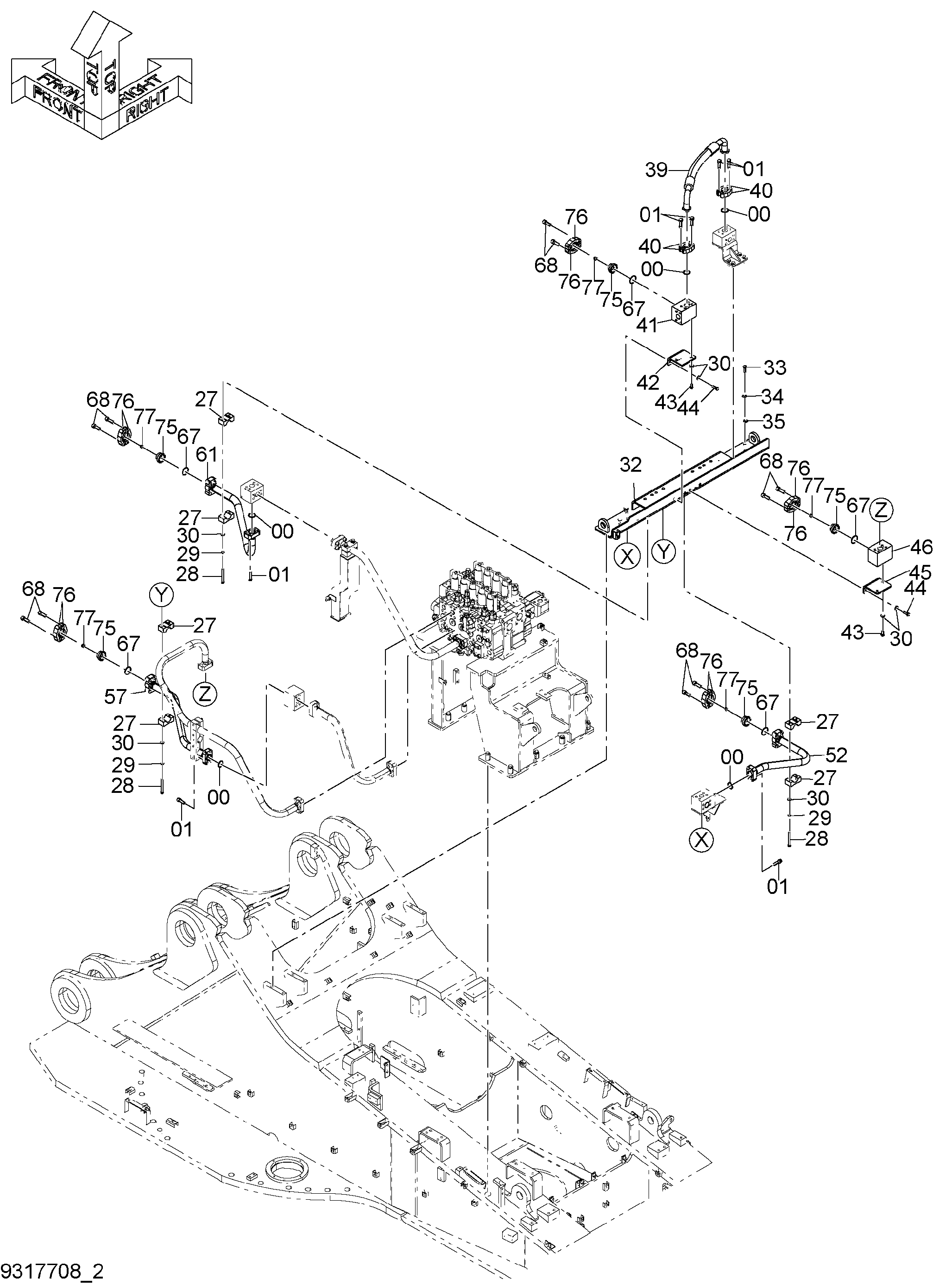

Заводская схема «Основные гидролинии (1-2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 5 |
| 01 | M341445 | Болт с внутренним шестигранником | 20 |
| 27 | 4311153 | Хомут трубки | 6 |
| 28 | J901200 | Болт | 6 |
| 29 | A590912 | Пружинная шайба | 6 |
| 30 | 4086891 | Шайба | 14 |
| 32 | 7058750 | Кронштейн | 1 |
| 33 | J901645 | Болт | 8 |
| 34 | A590916 | Пружинная шайба | 8 |
| 35 | J222016 | Шайба | 8 |
| 39 | 4720135 | Шланг | 1 |
| 40 | 4089703 | Разъёмный фланец | 4 |
| 41 | 3118641 | Блок | 1 |
| 42 | 8112114 | Кронштейн | 1 |
| 43 | J901230 | Болт | 4 |
| 44 | J901240 | Болт | 4 |
| 45 | 8112113 | Кронштейн | 1 |
| 46 | 3118642 | Блок | 1 |
| 52 | 8121506 | Трубка | 1 |
| 57 | 8112050 | Трубка | 1 |
| 61 | 8111983 | Трубка | 1 |
| 67 | 4510169 | Уплотнительное кольцо | 5 |
| 68 | M341650 | Болт с внутренним шестигранником | 20 |
| 75 | 4263209 | Крышка | 5 |
| 76 | 4075854 | Разъёмный фланец | 10 |
| 77 | 94-2023 | Пробка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
