Топливные трубопроводы (адд.филтер)(2) — HITACHI EX1200-6

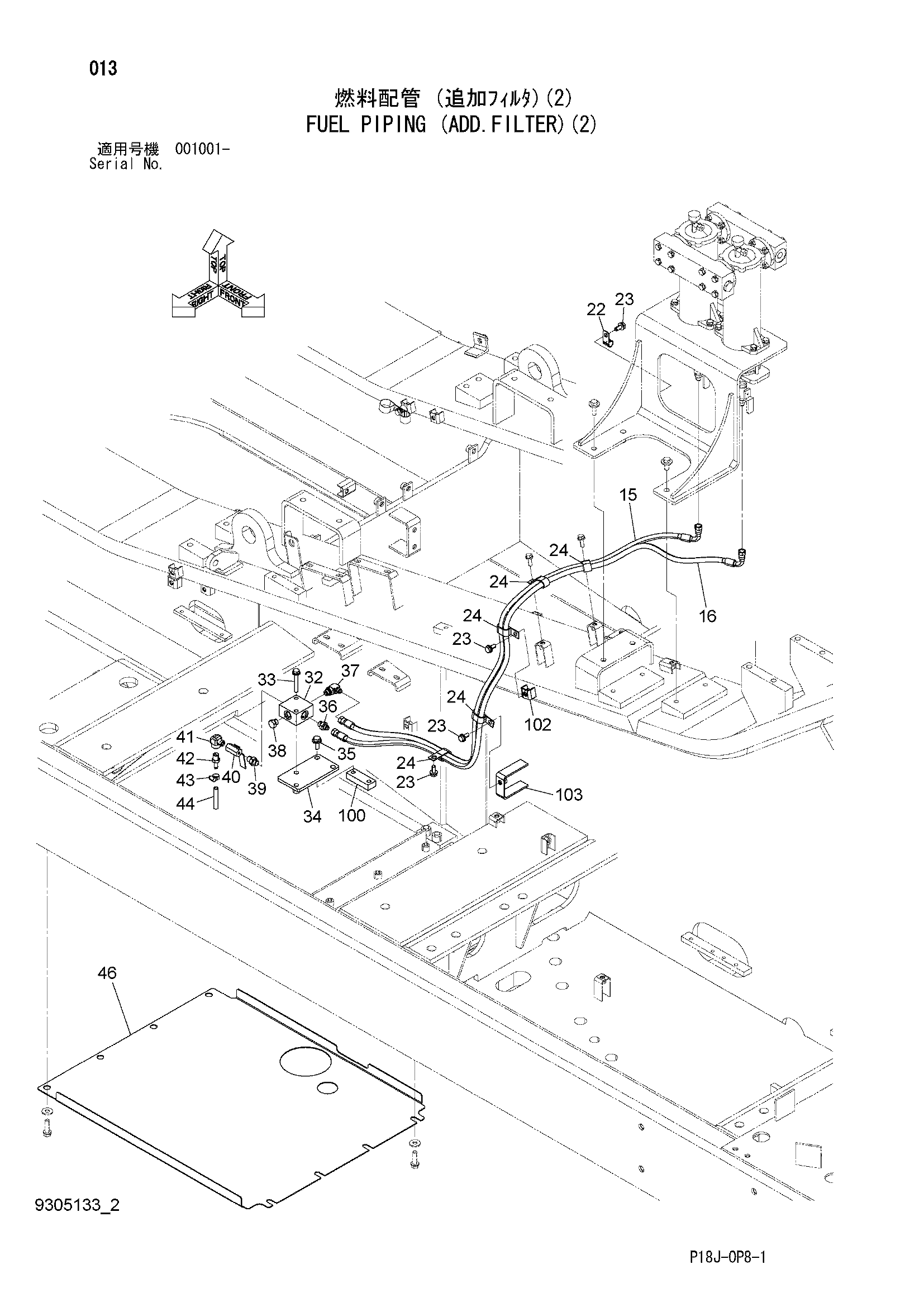

Заводская схема «Топливные трубопроводы (адд.филтер)(2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4450228 | Шланг | 1 |
| 16 | 4450233 | Шланг | 1 |
| 22 | 4190253 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4190282 | Зажим | 5 |
| 32 | 4663932 | Коллектор | 1 |
| 33 | J271070 | Болт с шайбой | 2 |
| 33A | J901070 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 9771284 | Кронштейн | 1 |
| 35 | J271230 | Болт с шайбой | 2 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | A852133 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852333 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4092534 | Пробка | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4229648 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 94-4027 | Клапан | 1 |
| 41 | 94-0631 | Угловой штуцер | 1 |
| 42 | 4055651 | Адаптер | 1 |
| 43 | 4514700 | Зажим шланг | 1 |
| 44 | 4607378 | Виниловый шланг | 1 |
| 46 | 2058024 | Крышка | 1 |
| 100 | 4371855 | Седло винта | 1 |
| 102 | 9761676 | Седло винта | 1 |
| 103 | 9766716 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
