Гусеница боковой рама — HITACHI EX1200-6

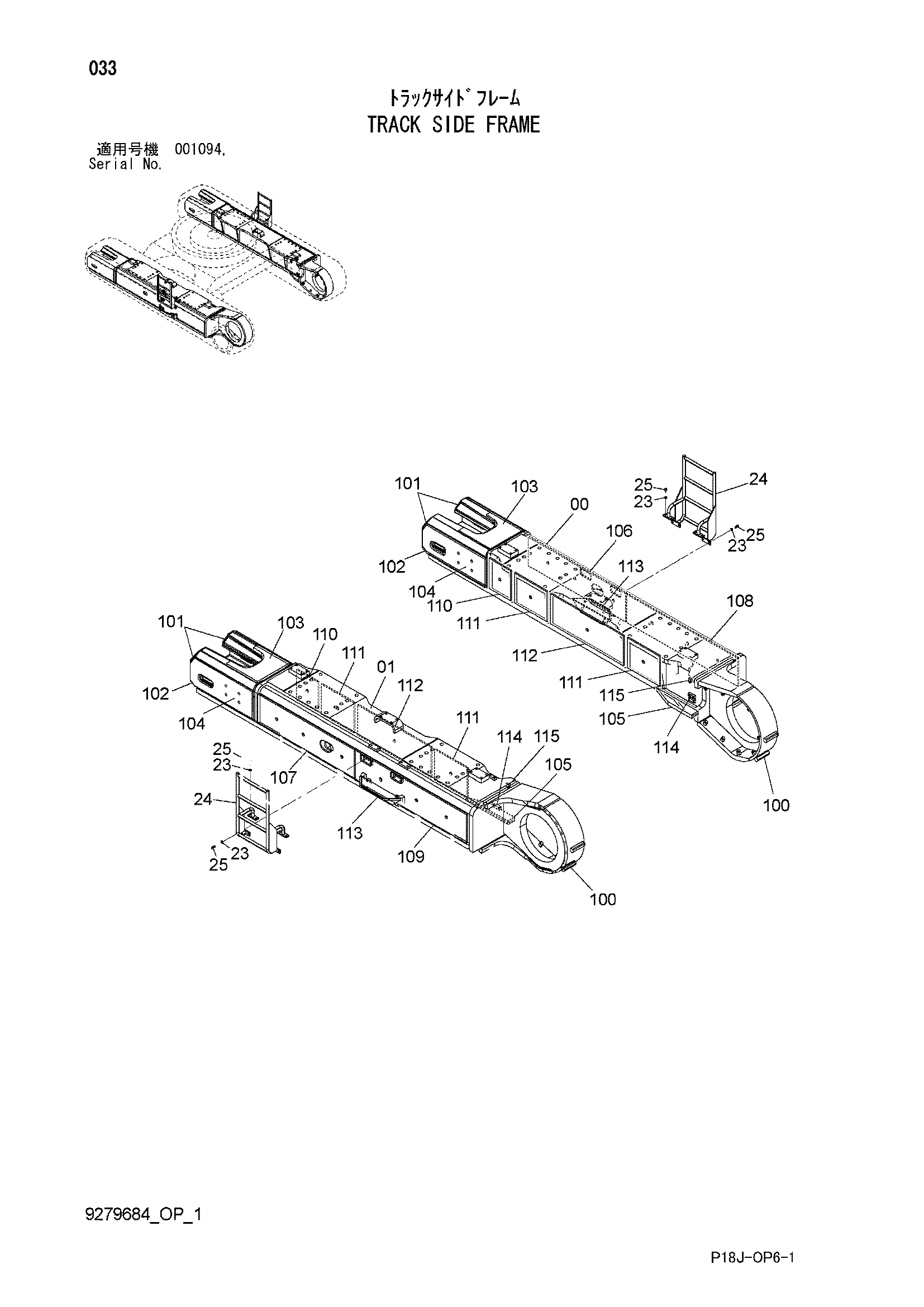

Заводская схема «Гусеница боковой рама» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4671055 | Рама боковой (правый) | 1 |
| 01 | 4671056 | Рама боковой (левый) | 1 |
| 23 | J222016 | Шайба | 16 |
| 24 | 7054334 | Лестница | 2 |
| 25 | J901635 | Болт | 16 |
| 100 | 4692858 | Штанга | 10 |
| 101 | 4692854 | Пластина | 4 |
| 102 | 4692855 | Пластина | 4 |
| 103 | 4692856 | Пластина | 2 |
| 104 | 4692857 | Пластина | 4 |
| 105 | 4710340 | Пластина | 2 |
| 106 | 4710335 | Пластина (правый) | 1 |
| 107 | 4710333 | Пластина (левый) | 1 |
| 108 | 4710336 | Пластина (правый) | 1 |
| 109 | 4710334 | Пластина (левый) | 1 |
| 110 | 4710337 | Пластина | 2 |
| 111 | 4710338 | Пластина | 4 |
| 112 | 4710339 | Пластина | 2 |
| 113 | 8120780 | Ступень | 2 |
| 114 | 4218366 | Седло винта | 2 |
| 115 | 4435982 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
