Электрооборудование (8-1-3) — HITACHI EX1200-6

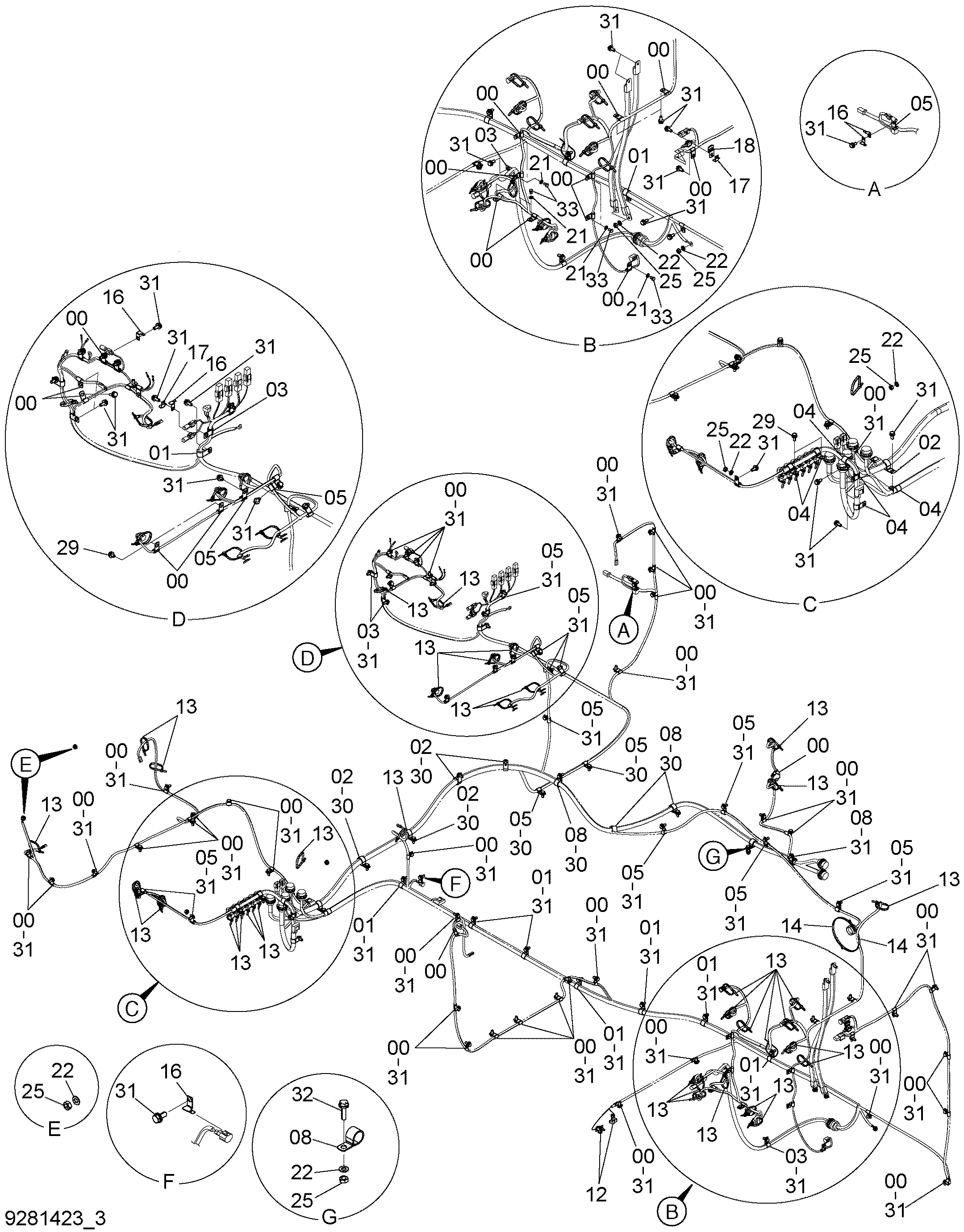

Заводская схема «Электрооборудование (8-1-3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190261 | Зажим | 55 |
| 01 | 4190263 | Зажим | 9 |
| 02 | 4190264 | Зажим | 5 |
| 03 | 4190273 | Зажим | 5 |
| 04 | 4190274 | Зажим | 6 |
| 05 | 4190275 | Зажим | 16 |
| 08 | 4192035 | Зажим | 5 |
| 12 | 4055311 | Ленточный зажим | 2 |
| 13 | 4055312 | Ленточный зажим | 37 |
| 14 | 4121859 | Ленточный зажим | 2 |
| 16 | 4257159 | Кронштейн | 5 |
| 17 | 4336875 | Кронштейн | 2 |
| 18 | 4448037 | Кронштейн | 1 |
| 21 | A590108 | Плоская шайба | 7 |
| 22 | A590110 | Плоская шайба | 8 |
| 25 | J950010 | Гайка | 8 |
| 29 | J271016 | Болт с шайбой | 4 |
| 29A | J901016 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271020 | Болт с шайбой | 9 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271025 | Болт с шайбой | 82 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271040 | Болт с шайбой | 1 |
| 32A | J901040 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J900812 | Болт | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
