Сиденье стойка — HITACHI EX1200-6

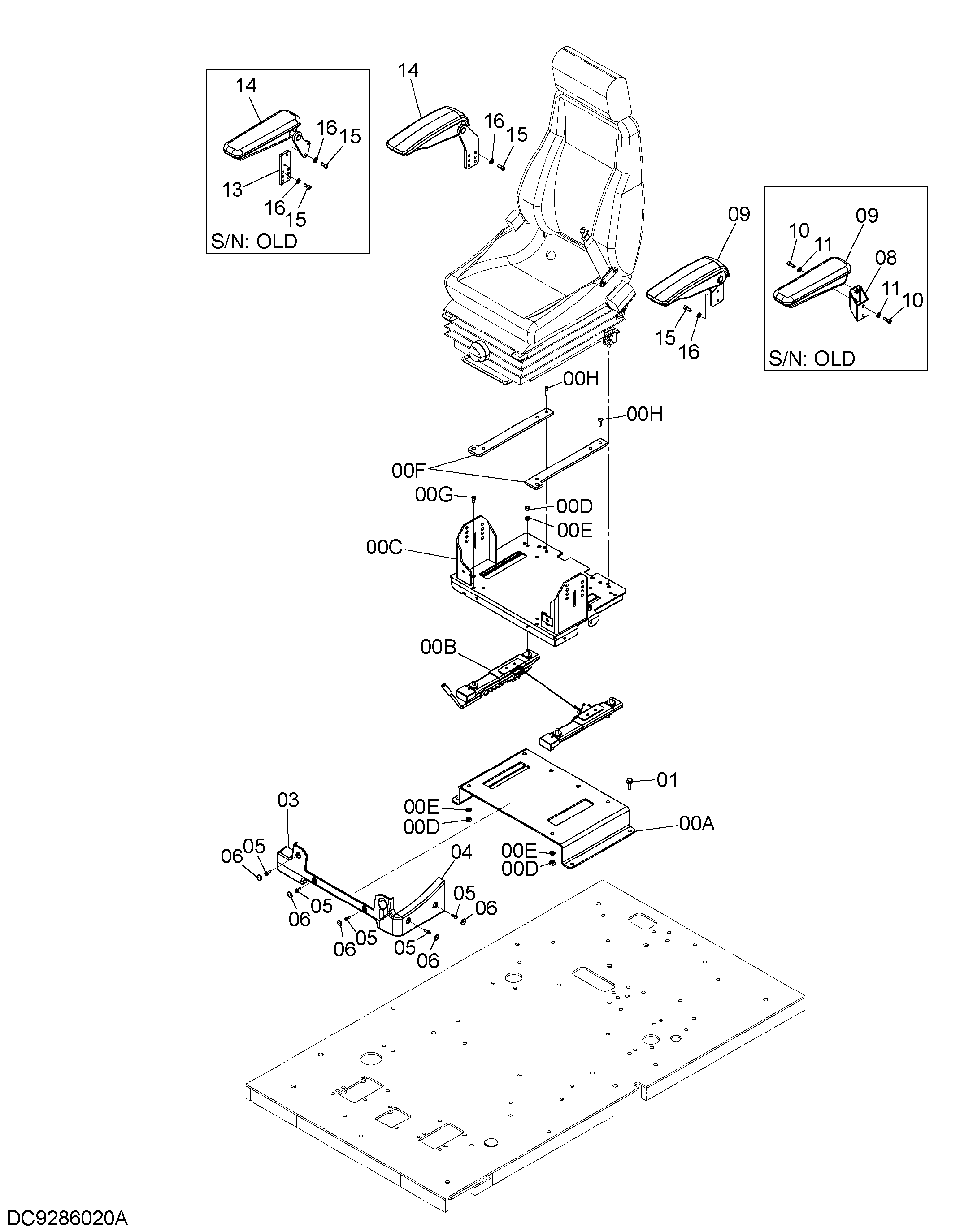

Заводская схема «Сиденье стойка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9286021 | Водило | 1 |
| 00A | 8109364 | Стойка | 1 |
| 00B | 4631364 | Ползун | 1 |
| 00C | 6024037 | Водило | 1 |
| 00D | J952010 | Гайка | 8 |
| 00E | J222010 | Шайба | 8 |
| 00F | 4653261 | Проставка | 2 |
| 00G | M340816 | Болт с внутренним шестигранником | 2 |
| 00H | M340825 | Болт с внутренним шестигранником | 2 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4644044 | Крышка | 1 |
| 04 | 4644052 | Крышка | 1 |
| 05 | J460620 | Винт с шайбой | 5 |
| 06 | 4644220 | Колпачок | 5 |
| 08 | 7050007 | Кронштейн | 1 |
| 09 | 4644169 | Опора рукоять | 1 |
| 09 | YA00009505 | Опора рукоять | 1 |
| 10 | J780825 | Болт с внутренним шестигранником | 4 |
| 11 | J222008 | Шайба | 4 |
| 13 | 4648791 | Кронштейн | 1 |
| 14 | 4644172 | Опора рукоять | 1 |
| 14 | YA00009506 | Опора рукоять | 1 |
| 15 | J780820 | Болт с внутренним шестигранником | 4 |
| 16 | J222008 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
