Гидролинии рабочего оборудования (удлинённый рукоять) — HITACHI EX1200-6

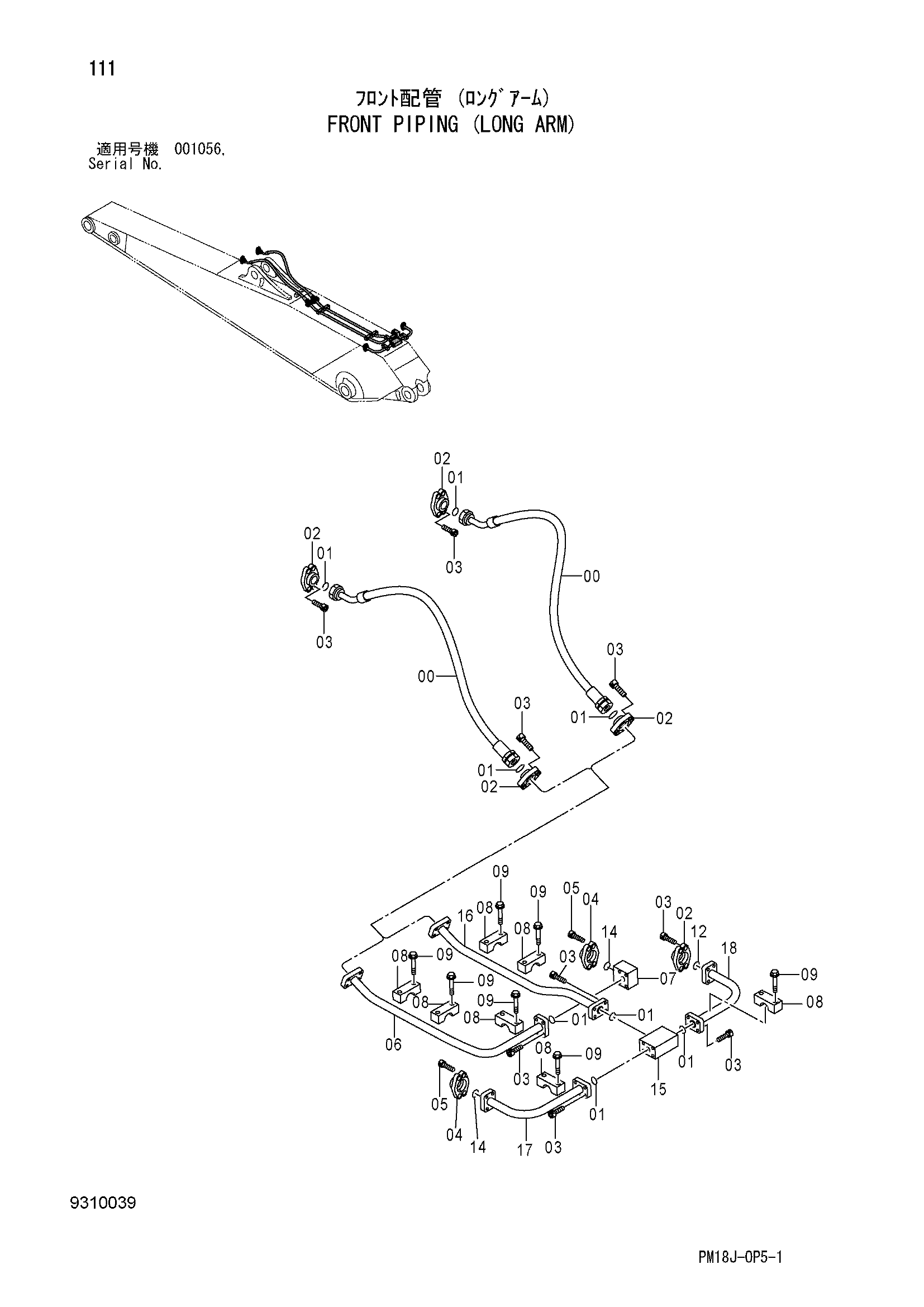

Заводская схема «Гидролинии рабочего оборудования (удлинённый рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610870 | Шланг | 2 |
| 01 | 4508805 | Уплотнительное кольцо | 8 |
| 02 | 4089703 | Разъёмный фланец | 10 |
| 03 | 4146848 | Болт с внутренним шестигранником | 36 |
| 04 | 4075854 | Разъёмный фланец | 4 |
| 05 | 4146847 | Болт с внутренним шестигранником | 8 |
| 06 | 8120306 | Трубка | 1 |
| 07 | 3061033 | Блок | 1 |
| 08 | 4268428 | Хомут трубки | 7 |
| 09 | J271275 | Болт с шайбой | 14 |
| 09A | J901275 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | 4510169 | Уплотнительное кольцо | 2 |
| 15 | 3061257 | Блок | 1 |
| 16 | 8120323 | Трубка | 1 |
| 17 | 8054197 | Трубка | 1 |
| 18 | 8054178 | Трубка | 1 |
| 19 | 4204849 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
