Погрузчик гидролинии рабочего оборудования (4) — HITACHI EX1200-6

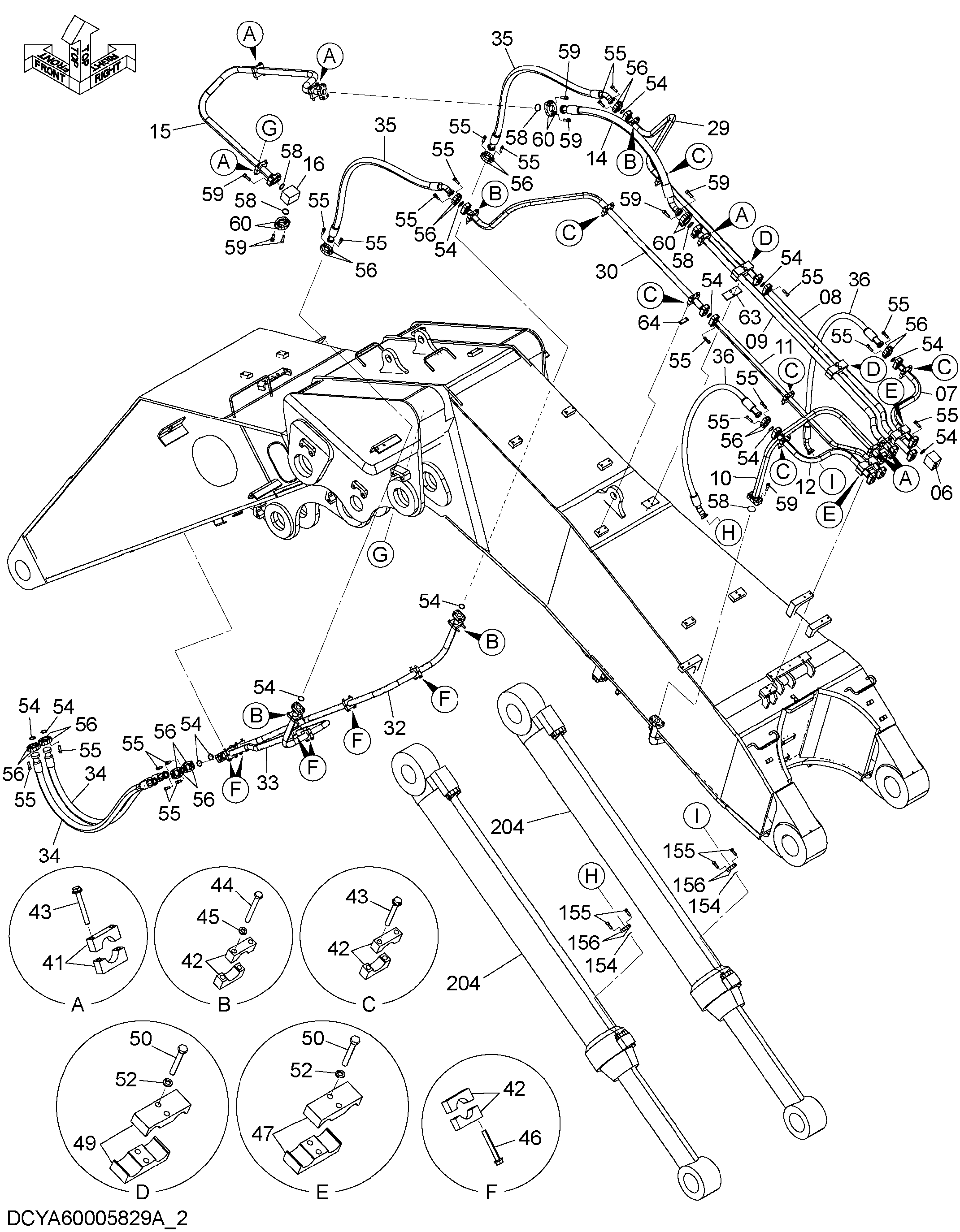

Заводская схема «Погрузчик гидролинии рабочего оборудования (4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | YA00007861 | Блок | 1 |
| 07 | YA40004959 | Трубка | 1 |
| 08 | YA40005091 | Трубка | 1 |
| 09 | YA40005092 | Трубка | 1 |
| 10 | YA40005090 | Трубка | 1 |
| 11 | YA40005093 | Трубка | 1 |
| 12 | YA40005089 | Трубка | 1 |
| 14 | YA00002206 | Шланг | 1 |
| 15 | YA40004874 | Трубка | 1 |
| 16 | YA00007863 | Блок | 1 |
| 29 | YA40005094 | Трубка | 1 |
| 30 | YA40005095 | Трубка | 1 |
| 32 | YA40005014 | Трубка | 1 |
| 33 | YA40005013 | Трубка | 1 |
| 34 | 4454680 | Шланг | 2 |
| 35 | YA00012656 | Шланг | 2 |
| 36 | YA00007655 | Шланг | 2 |
| 41 | 4342723 | Хомут трубки | 12 |
| 42 | 4439523 | Хомут трубки | 32 |
| 43 | J271200 | Болт с шайбой | 24 |
| 43A | J901200 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | J901202 | Болт | 8 |
| 45 | A590912 | Пружинная шайба | 8 |
| 46 | J271290 | Болт с шайбой | 12 |
| 46A | J901290 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | 4439520 | Хомут трубки | 4 |
| 49 | 4439521 | Хомут трубки | 4 |
| 50 | J901400 | Болт | 8 |
| 52 | A590914 | Пружинная шайба | 8 |
| 54 | 4508805 | Уплотнительное кольцо | 13 |
| 55 | M341445 | Болт с внутренним шестигранником | 52 |
| 56 | 4089703 | Разъёмный фланец | 20 |
| 58 | 4510169 | Уплотнительное кольцо | 5 |
| 59 | M341650 | Болт с внутренним шестигранником | 20 |
| 60 | 4075854 | Разъёмный фланец | 6 |
| 63 | 4712815 | Регулировочная шайба | 1 |
| 64 | 4620195 | Регулировочная шайба | 1 |
| 154 | 4508805 | Уплотнительное кольцо | 2 |
| 155 | M341445 | Болт с внутренним шестигранником | 8 |
| 156 | 4089703 | Разъёмный фланец | 4 |
| 204 | 4704474 замена: 4711375 | Гидроцилиндр стрелы | 2 |
| 204 | 4711375 | Гидроцилиндр стрелы | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
