Полуудлинённый рукоять 4.70m (2) — HITACHI EX1200-6

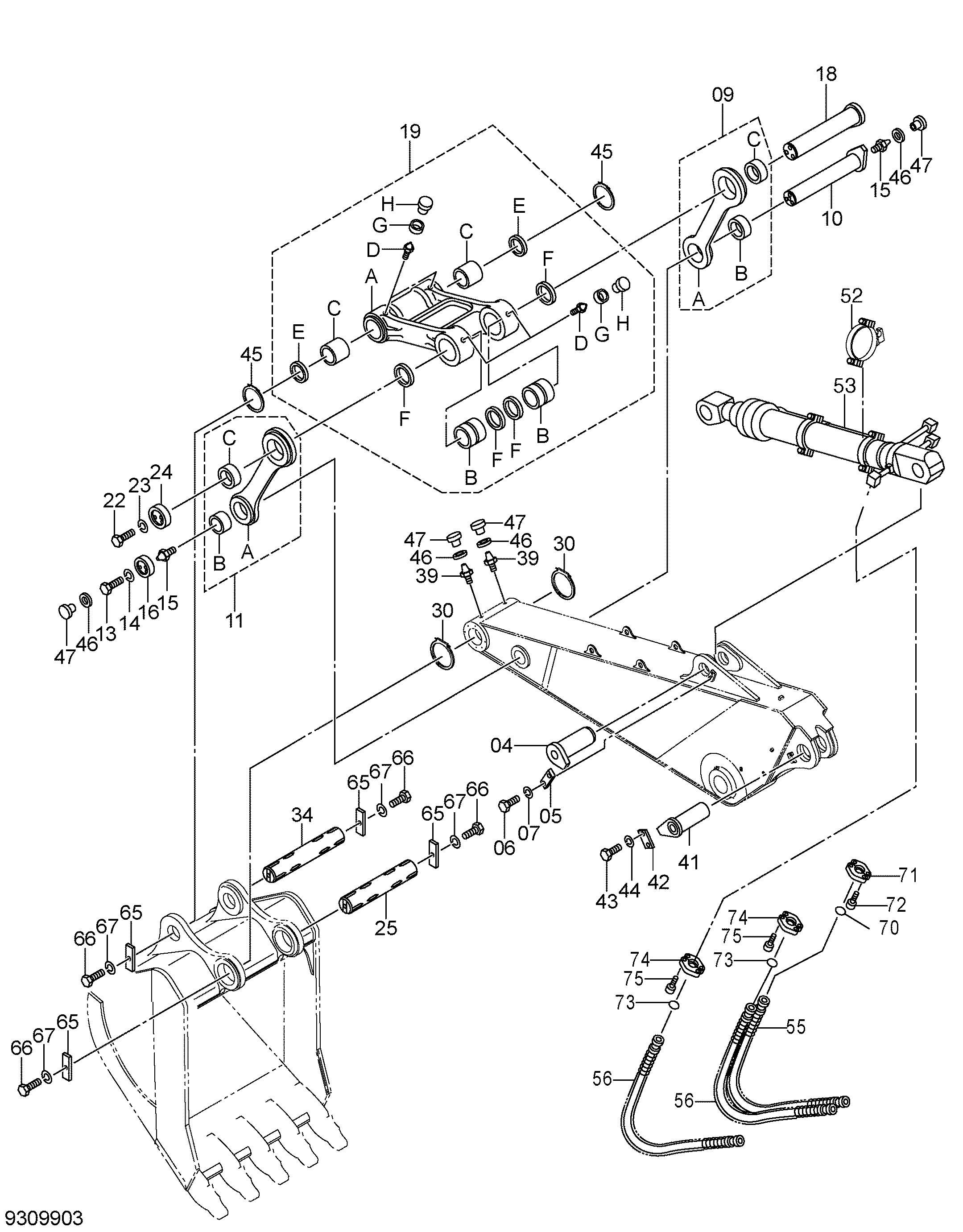

Заводская схема «Полуудлинённый рукоять 4.70m (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	8078143	Палец	1
05	4179432	Пластина	1
06	J932045	Болт	2
07	A590920	Пружинная шайба	2
09	9280780	Тяга	1
09A	8110172	Тяга	1
09B	4258661	Втулка	1
09C	4258662	Втулка	1
10	8109887	Палец	1
11	9280779	Тяга	1
11A	8110178	Тяга	1
11B	4258661	Втулка	1
11C	4258662	Втулка	1
13	J932050	Болт	3
14	A590920	Пружинная шайба	3
15	J75481	Пресс-маслёнка	2
16	4393380	Ограничитель	1
18	8109895	Палец	1
19	9290341	Тяга A	1
19A	1034140	Тяга	1
19B	4258784	Втулка	2
19C	4487780	Втулка	2
19D	J75481	Пресс-маслёнка	4
19E	4251766	Пылезащитное уплотнение	2
19F	4258579	Пылезащитное уплотнение	4
19G	4130686	Втулка	4
19H	4105912	Колпачок	4
22	J932050	Болт	3
23	A590920	Пружинная шайба	3
24	4393386	Ограничитель	1
25	3110480	Палец	1
30	4485883	Уплотнительное кольцо	2
34	3110410	Палец	1
39	J75481	Пресс-маслёнка	2
41	8078146	Палец	1
42	4179432	Пластина	1
43	J932045	Болт	2
44	A590920	Пружинная шайба	2
45	4487692	Уплотнительное кольцо	2
46	4130686	Втулка	4
47	4105912	Колпачок	4
52	4704583	Лента	1
53	4707195 замена: 4717147	Гидроцилиндр ковша	1
53	4717147	Гидроцилиндр ковша	1
55	4709456	Шланг	1
56	4709454	Шланг	2
65	4442295	Ограничитель	4
66	J912045	Болт	4
67	A590920	Пружинная шайба	4
70	4508805	Уплотнительное кольцо	1
71	4089703	Разъёмный фланец	2
72	M341445	Болт с внутренним шестигранником	4
73	4510169	Уплотнительное кольцо	2
74	4075854	Разъёмный фланец	4
75	M341650	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
