Трубопроводы системы смазки (погрузчик)(2) — HITACHI EX1200-6

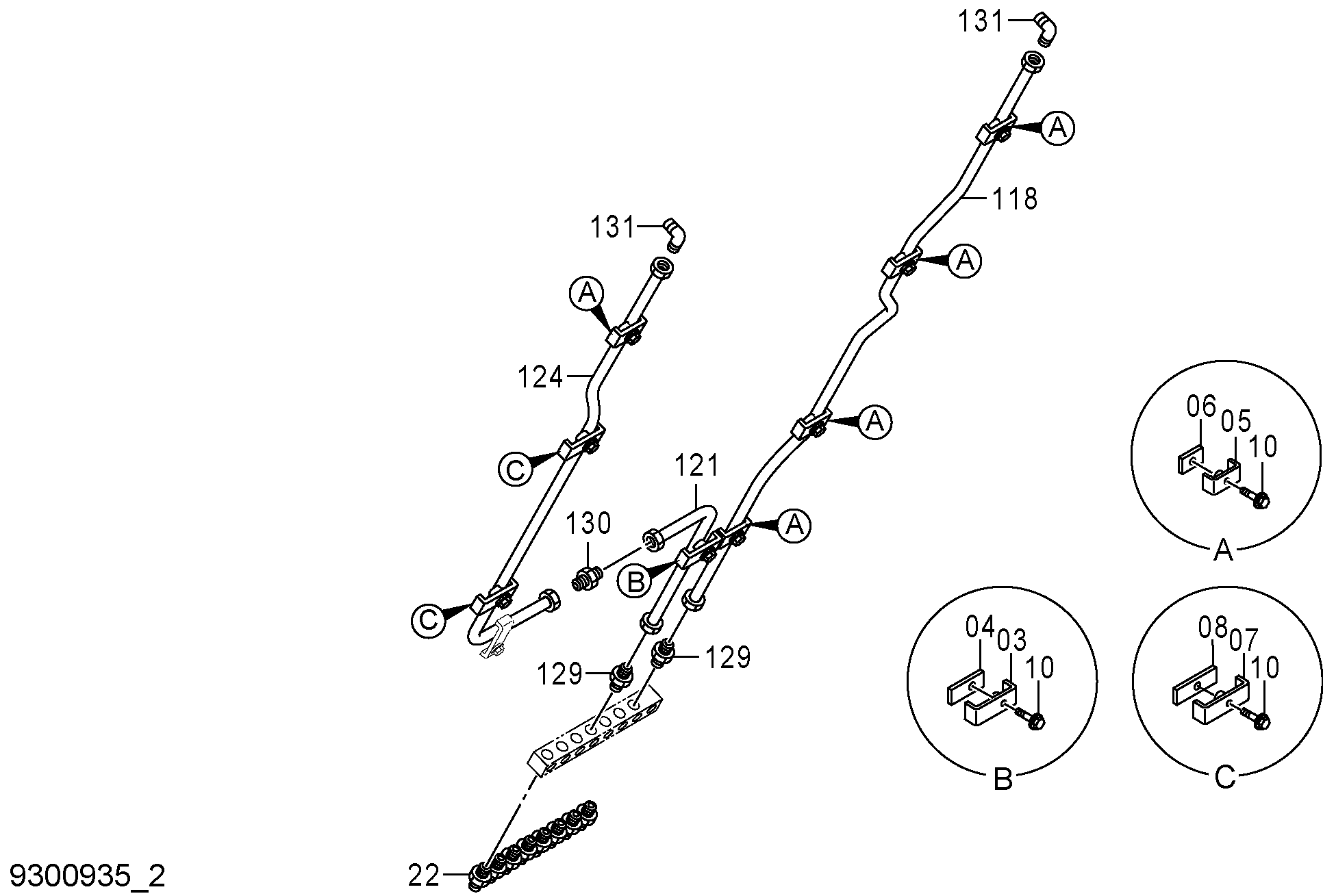

Заводская схема «Трубопроводы системы смазки (погрузчик)(2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9736982 | Хомут | 1 |
| 04 | 4275379 | Резиновая прокладка | 1 |
| 05 | 9736422 | Хомут | 5 |
| 06 | 4269657 | Резиновая прокладка | 5 |
| 07 | 9736421 | Хомут | 2 |
| 08 | 4273721 | Резиновая прокладка | 2 |
| 10 | J271030 | Болт с шайбой | 8 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 22 | J75481 | Пресс-маслёнка | 8 |
| 118 | 3100363 | Трубка | 1 |
| 121 | 4610445 | Трубка | 1 |
| 124 | 4610447 | Трубка | 1 |
| 129 | 4360981 | Штуцер трубки | 2 |
| 130 | 4099282 | Адаптер | 1 |
| 131 | 4097666 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
