Гидролинии хода (боковой) — HITACHI EX1200-6

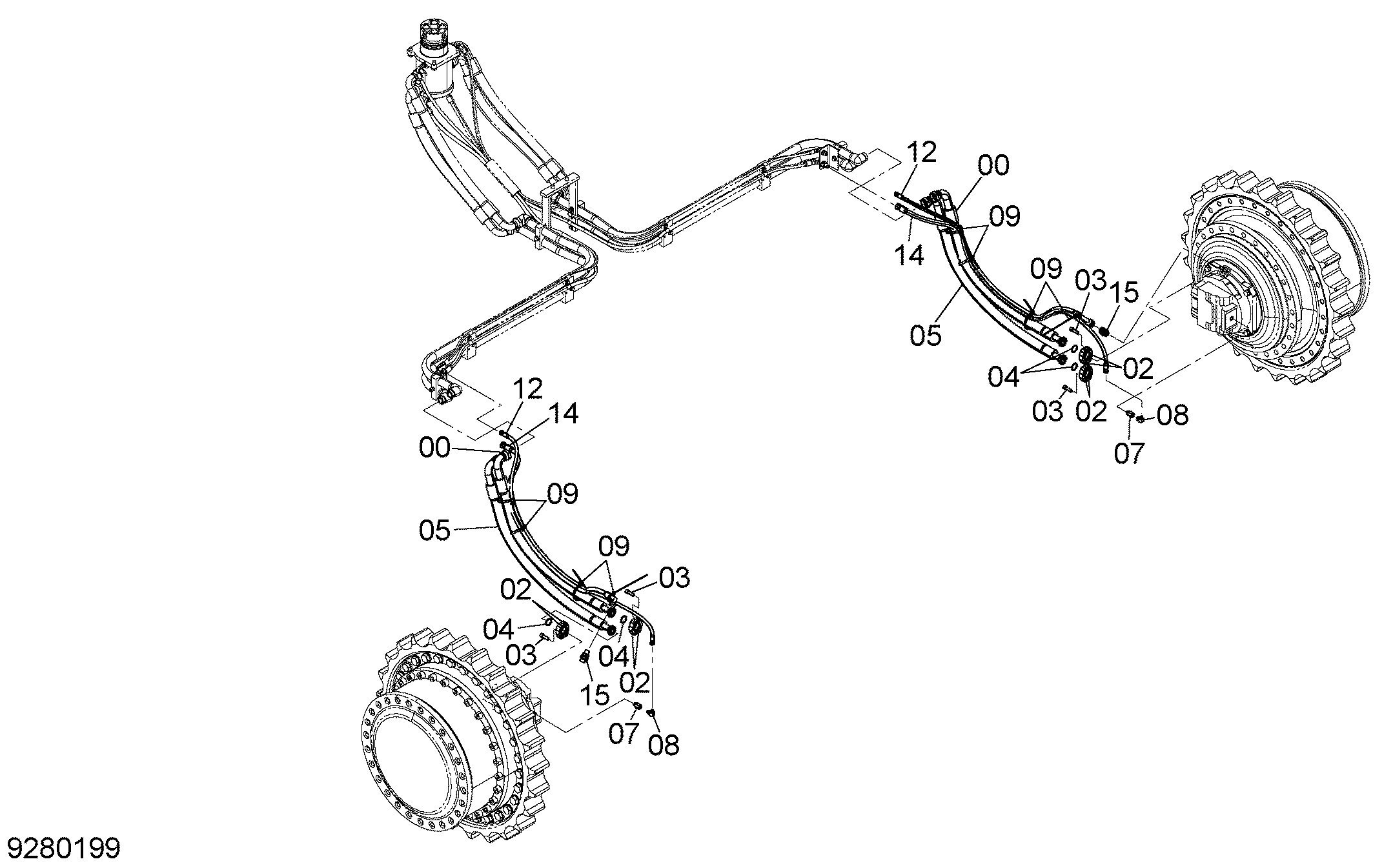

Заводская схема «Гидролинии хода (боковой)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4673041 | Шланг | 2 |
| 02 | 4085560 | Разъёмный фланец | 8 |
| 03 | M341240 | Болт с внутренним шестигранником | 16 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | 4678796 | Шланг | 2 |
| 07 | 4202564 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4121859 | Ленточный зажим | 8 |
| 12 | 4610304 | Шланг | 2 |
| 12 | 4712780 | Шланг | 2 |
| 14 | 4697766 | Шланг | 2 |
| 14 | 4712781 | Шланг | 2 |
| 15 | 4279302 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
