Гидролинии рабочего оборудования (3)(стрела) — HITACHI EX1200-6

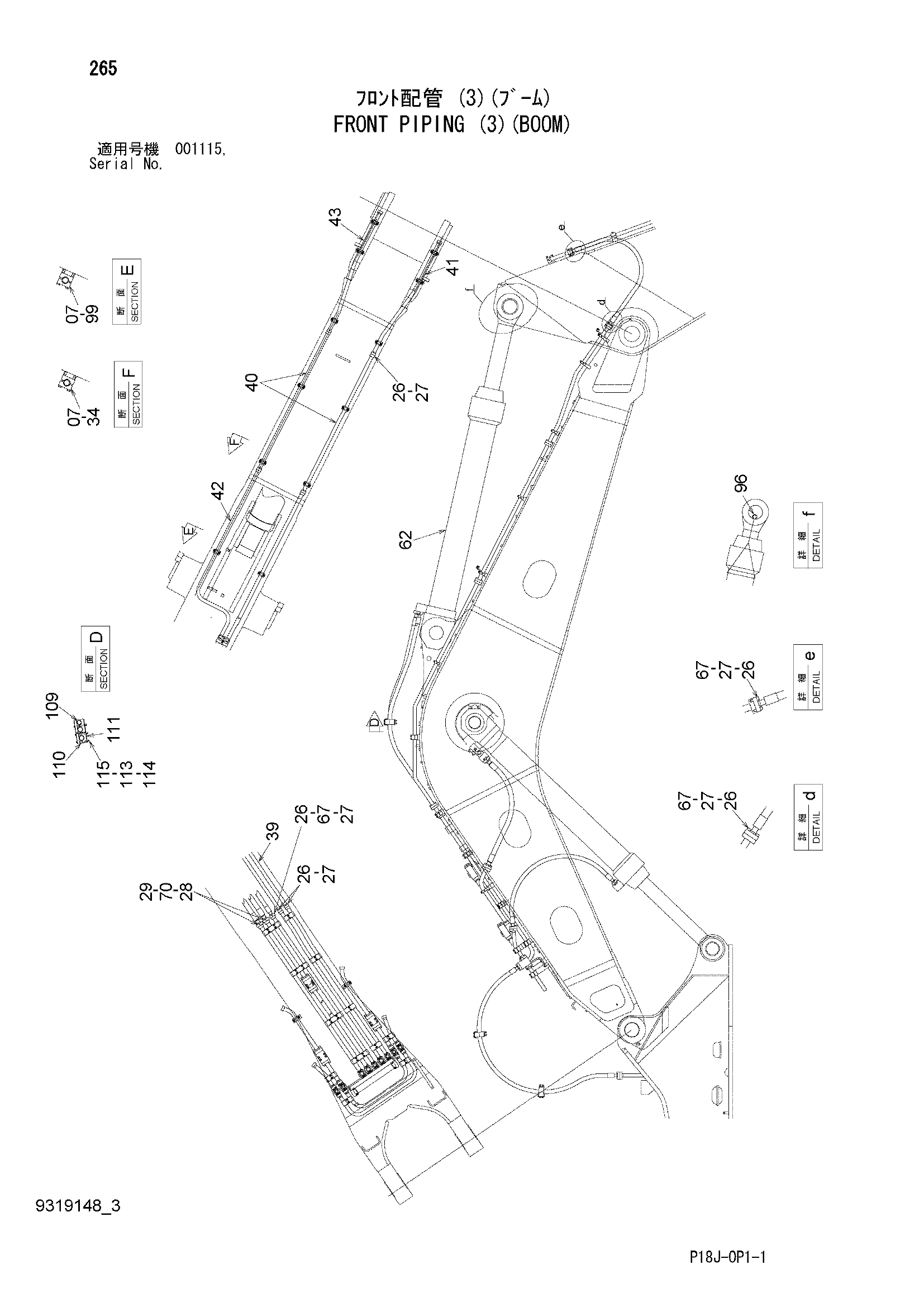

Заводская схема «Гидролинии рабочего оборудования (3)(стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4439523 | Хомут трубки | 24 |
| 26 | 4508805 | Уплотнительное кольцо | 12 |
| 27 | 4146848 | Болт с внутренним шестигранником | 48 |
| 28 | 4510169 | Уплотнительное кольцо | 4 |
| 29 | 4146847 | Болт с внутренним шестигранником | 16 |
| 34 | J271200 | Болт с шайбой | 20 |
| 34A | J901200 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 39 | 8109770 | Трубка | 1 |
| 40 | 8048396 | Трубка | 2 |
| 41 | 8116121 | Трубка | 1 |
| 42 | 8109771 | Трубка | 1 |
| 43 | 8117786 | Трубка | 1 |
| 62 | 4715807 | Гидроцилиндр рукояти | 1 |
| 67 | 4089703 | Разъёмный фланец | 12 |
| 70 | 4075854 | Разъёмный фланец | 8 |
| 96 | 4335865 | Трубка | 1 |
| 99 | J271295 | Болт с шайбой | 4 |
| 99A | J901295 | Болт | 1 |
| 99B | J222012 | Шайба | 1 |
| 109 | 4603533 | Хомут | 2 |
| 110 | 4603531 | Хомут | 2 |
| 111 | 4629666 | Опора | 1 |
| 113 | J950012 | Гайка | 8 |
| 114 | A590112 | Плоская шайба | 4 |
| 115 | J901210 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
