Погрузчик гидролинии рабочего оборудования (2) — HITACHI EX1200-6

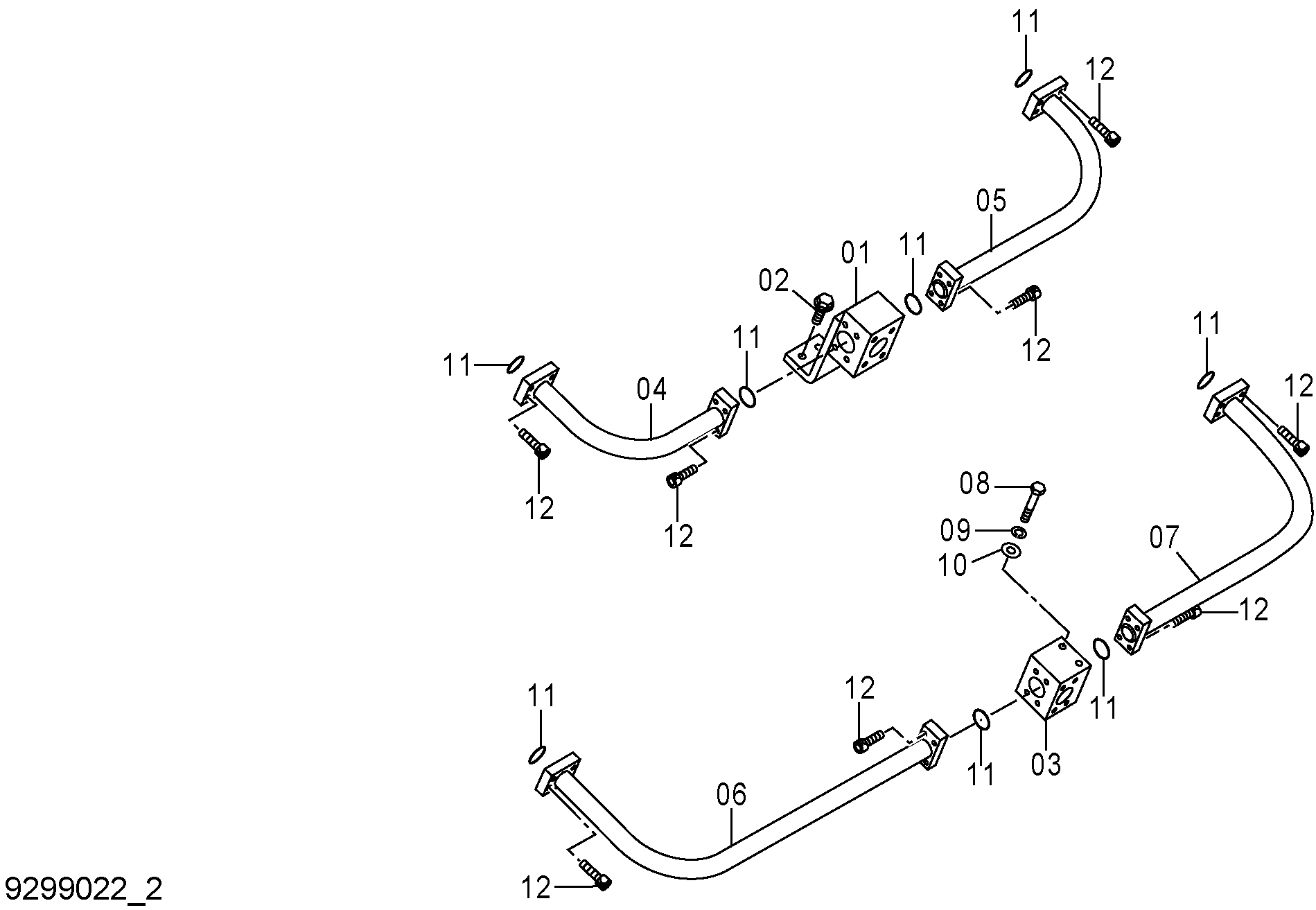

Заводская схема «Погрузчик гидролинии рабочего оборудования (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8117086 | Блок | 1 |
| 02 | J271225 | Болт с шайбой | 2 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 3063084 | Блок | 1 |
| 04 | 9770818 | Трубка | 1 |
| 05 | 9770819 | Трубка | 1 |
| 06 | 8117180 | Трубка | 1 |
| 07 | 8117181 | Трубка | 1 |
| 08 | J901206 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | A590112 | Плоская шайба | 2 |
| 11 | 4508805 | Уплотнительное кольцо | 8 |
| 12 | M341445 | Болт с внутренним шестигранником | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
