Датчик блок — HITACHI EX1200-6

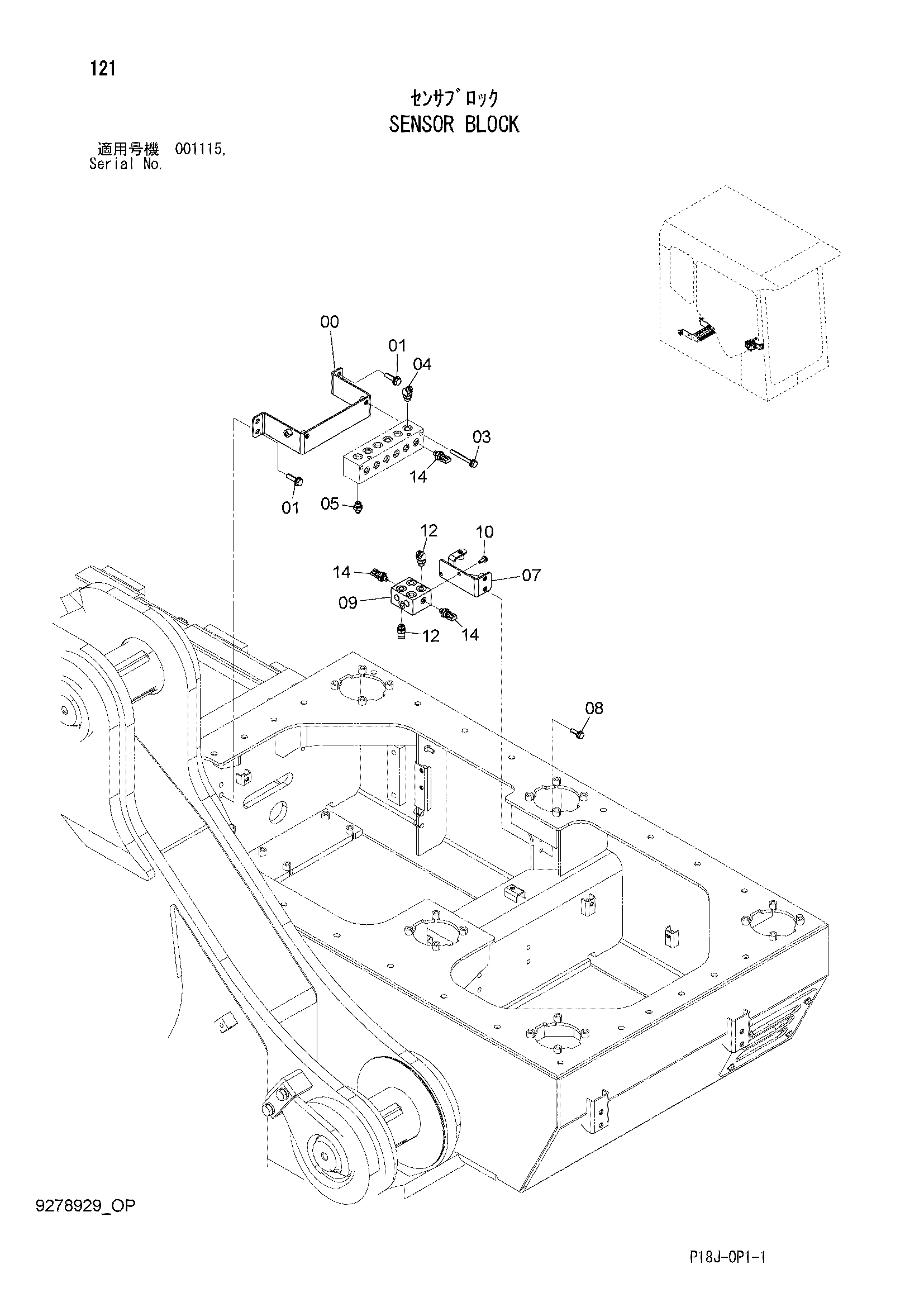

Заводская схема «Датчик блок» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109363 | Кронштейн | 1 |
| 01 | J271245 | Болт с шайбой | 4 |
| 01A | J901245 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | J271090 | Болт с шайбой | 2 |
| 03A | J901090 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A852233 | Угловой штуцер | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 6 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 8112023 | Кронштейн | 1 |
| 08 | J271035 | Болт с шайбой | 2 |
| 08A | J901035 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4627456 | Челночный клапан | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | A852233 | Угловой штуцер | 8 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4436535 | Датчик давления | 8 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
