Динамик — HITACHI EX1200-6

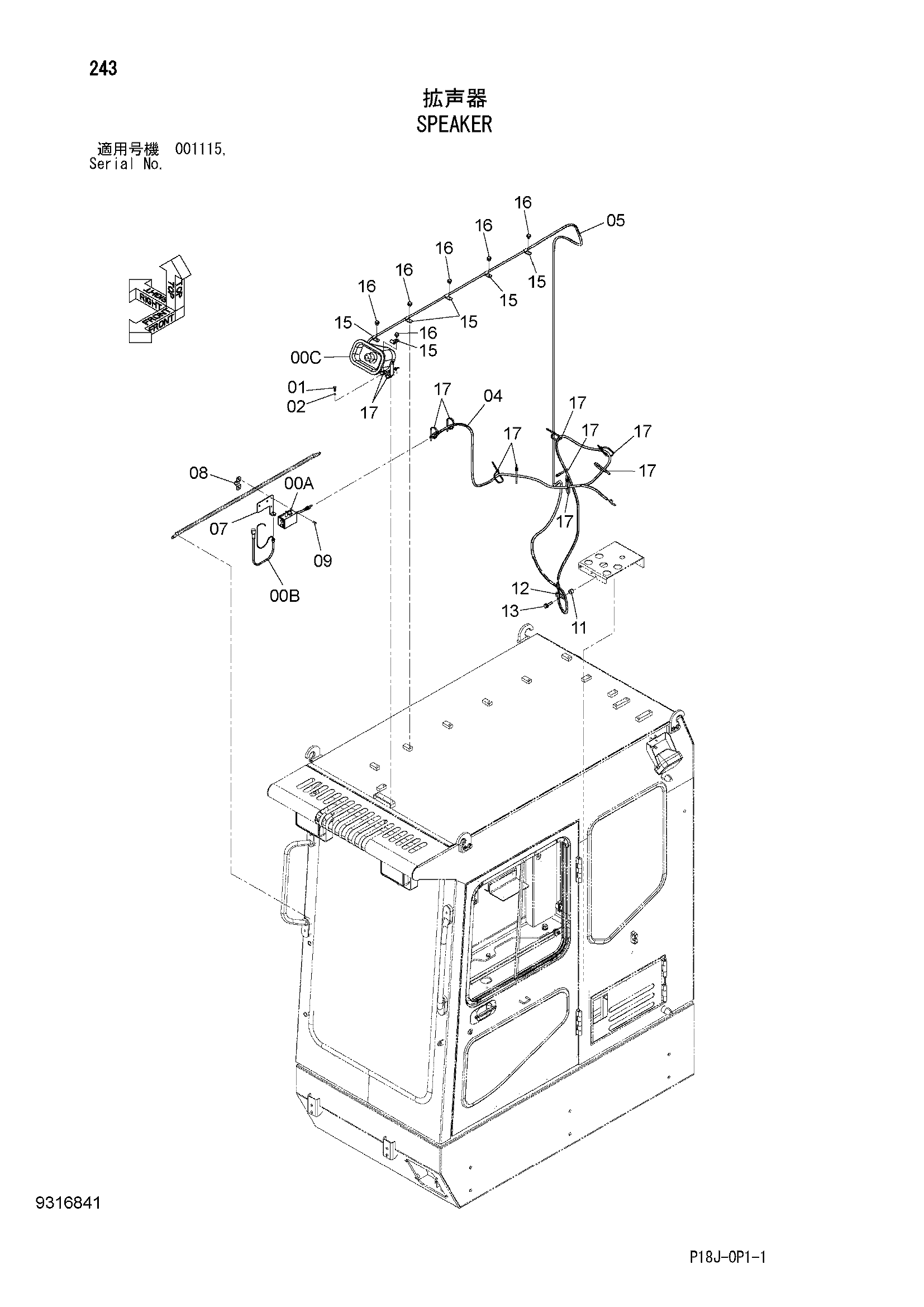

Заводская схема «Динамик» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4378115 | Динамик | 1 |
| 00A | 4379451 | Амплифиер | 1 |
| 00B | 4379453 | Микропхоне | 1 |
| 00C | 4379457 | Динамик | 1 |
| 01 | J900820 | Болт | 3 |
| 02 | A590908 | Пружинная шайба | 3 |
| 04 | 4710428 | Жгут проводов | 1 |
| 05 | 4697918 | Жгут проводов | 1 |
| 07 | 9761674 | Кронштейн | 1 |
| 08 | 9767857 | Хомут трубки | 1 |
| 09 | J260620 | Болт с шайбой | 2 |
| 09A | J900620 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 11 | 4322539 | Проставка | 1 |
| 12 | 4192018 | Зажим | 1 |
| 13 | J271045 | Болт с шайбой | 1 |
| 13A | J901045 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4190261 | Зажим | 6 |
| 16 | J271016 | Болт с шайбой | 6 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4055312 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
