Динамик — HITACHI EX1200-6

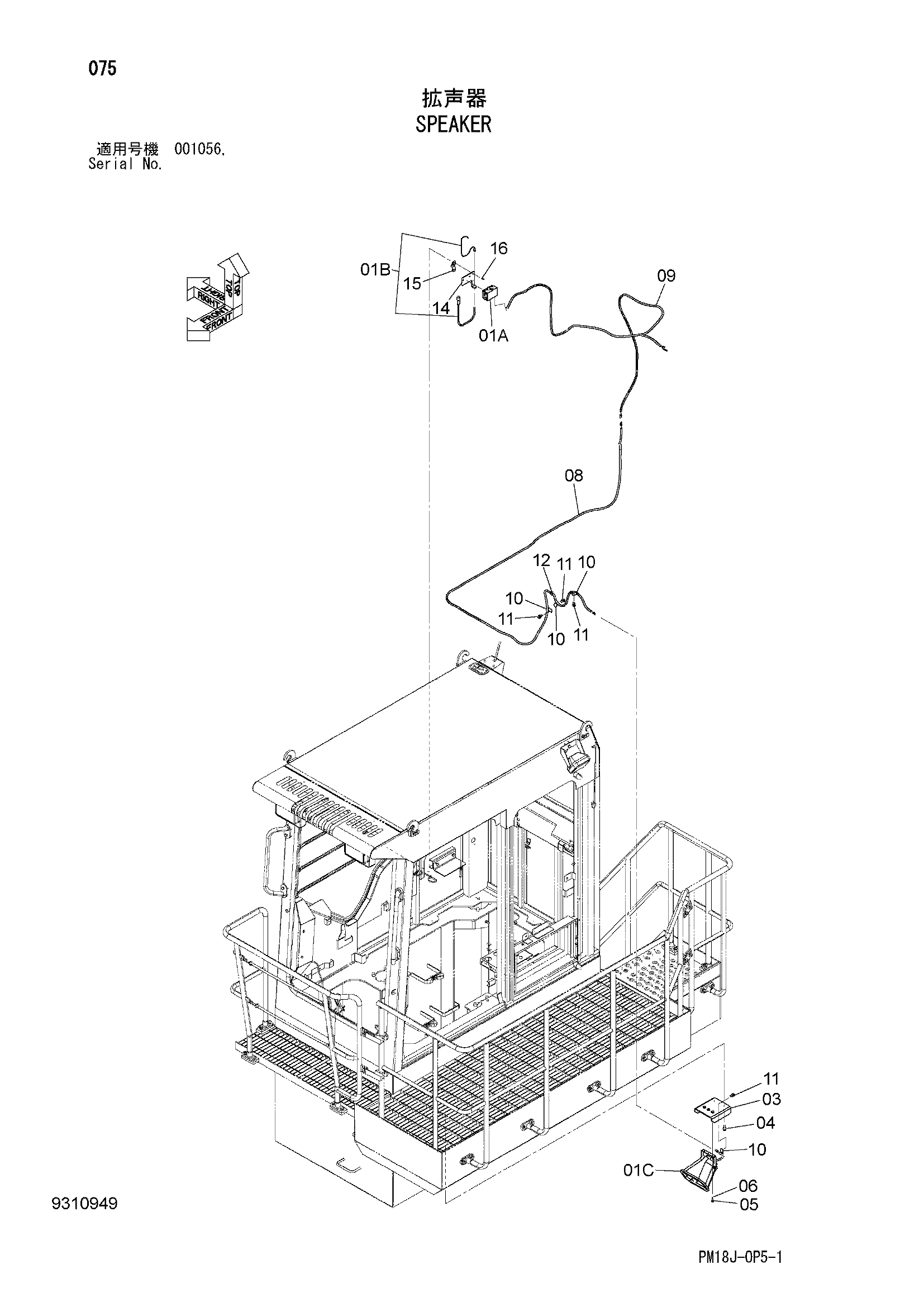

Заводская схема «Динамик» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4378115 | Динамик | 1 |
| 01A | 4379451 | Амплифиер | 1 |
| 01B | 4379453 | Микропхоне | 1 |
| 01C | 4379457 | Динамик | 1 |
| 03 | 8120676 | Кронштейн | 1 |
| 04 | J271230 | Болт с шайбой | 2 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J900820 | Болт | 3 |
| 06 | A590908 | Пружинная шайба | 3 |
| 08 | 4604774 | Жгут проводов | 1 |
| 09 | 4710428 | Жгут проводов | 1 |
| 10 | 4190261 | Зажим | 4 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 445100 | Резиновая втулка | 1 |
| 14 | 9761674 | Кронштейн | 1 |
| 15 | 9767857 | Хомут трубки | 1 |
| 16 | J260620 | Болт с шайбой | 2 |
| 16A | J900620 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
