Гидролинии рабочего оборудования (рукоять) — HITACHI EX1200-6

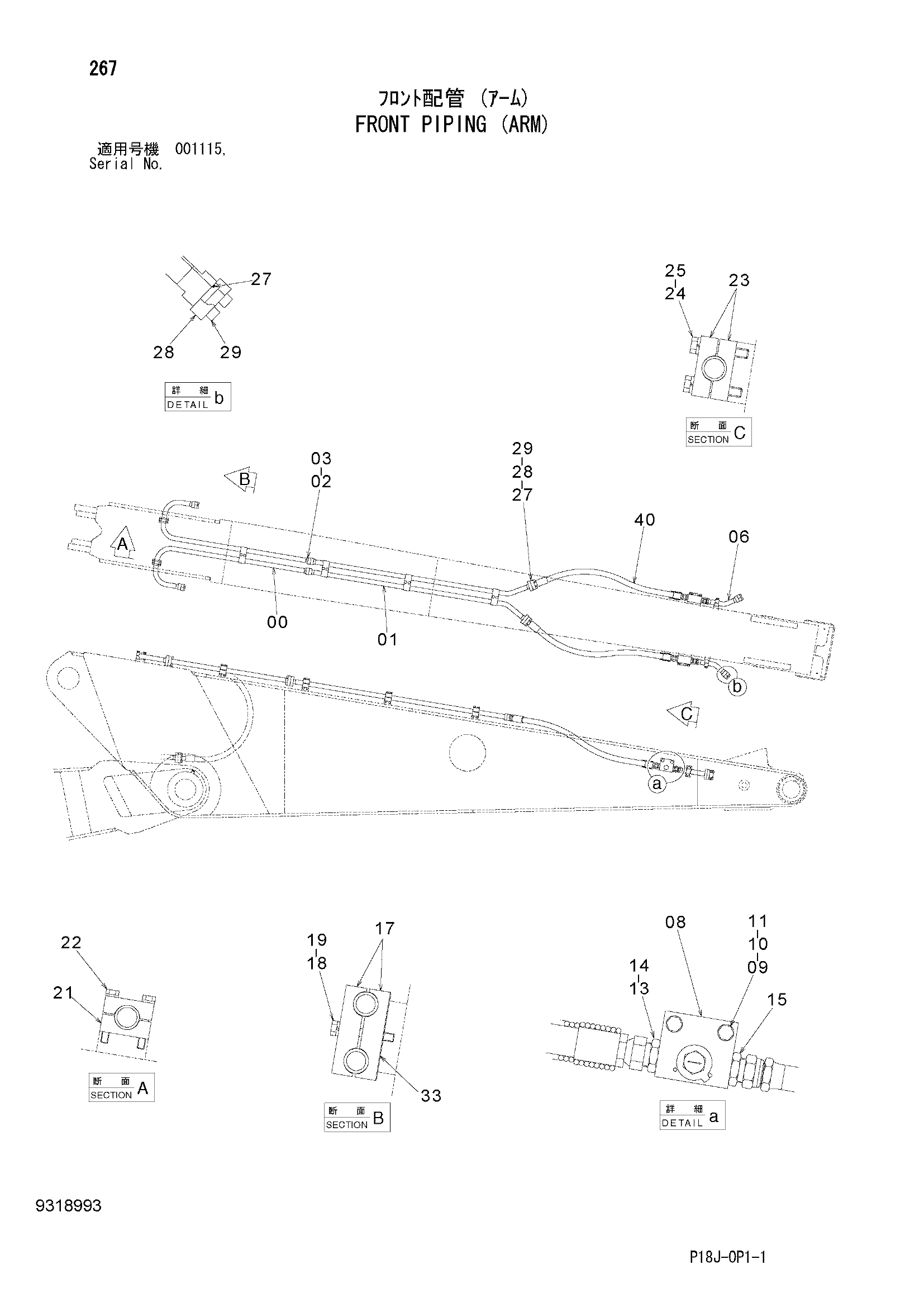

Заводская схема «Гидролинии рабочего оборудования (рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103238 | Трубка | 2 |
| 01 | 8120036 | Трубка | 2 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 03 | 4146848 | Болт с внутренним шестигранником | 8 |
| 06 | 9765430 | Трубка | 2 |
| 08 | 4613489 | Запорный клапан | 2 |
| 09 | J901600 | Болт | 4 |
| 10 | J222016 | Шайба | 4 |
| 11 | A590916 | Пружинная шайба | 4 |
| 13 | A853100 | Адаптер | 2 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 2 |
| 15 | 4042035 | Адаптер | 2 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4439520 | Хомут трубки | 8 |
| 18 | J901400 | Болт | 8 |
| 19 | A590914 | Пружинная шайба | 8 |
| 21 | 4439523 | Хомут трубки | 4 |
| 22 | J271290 | Болт с шайбой | 4 |
| 22A | J901290 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4610222 | Хомут трубки | 4 |
| 24 | J901690 | Болт | 4 |
| 25 | A590916 | Пружинная шайба | 4 |
| 27 | 4508805 | Уплотнительное кольцо | 6 |
| 28 | 4089703 | Разъёмный фланец | 12 |
| 29 | 4146848 | Болт с внутренним шестигранником | 24 |
| 33 | 4712815 | Регулировочная шайба 1.0mm | 4 |
| 40 | 4697983 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
