Механизм поворота (задний) — HITACHI EX1200-6

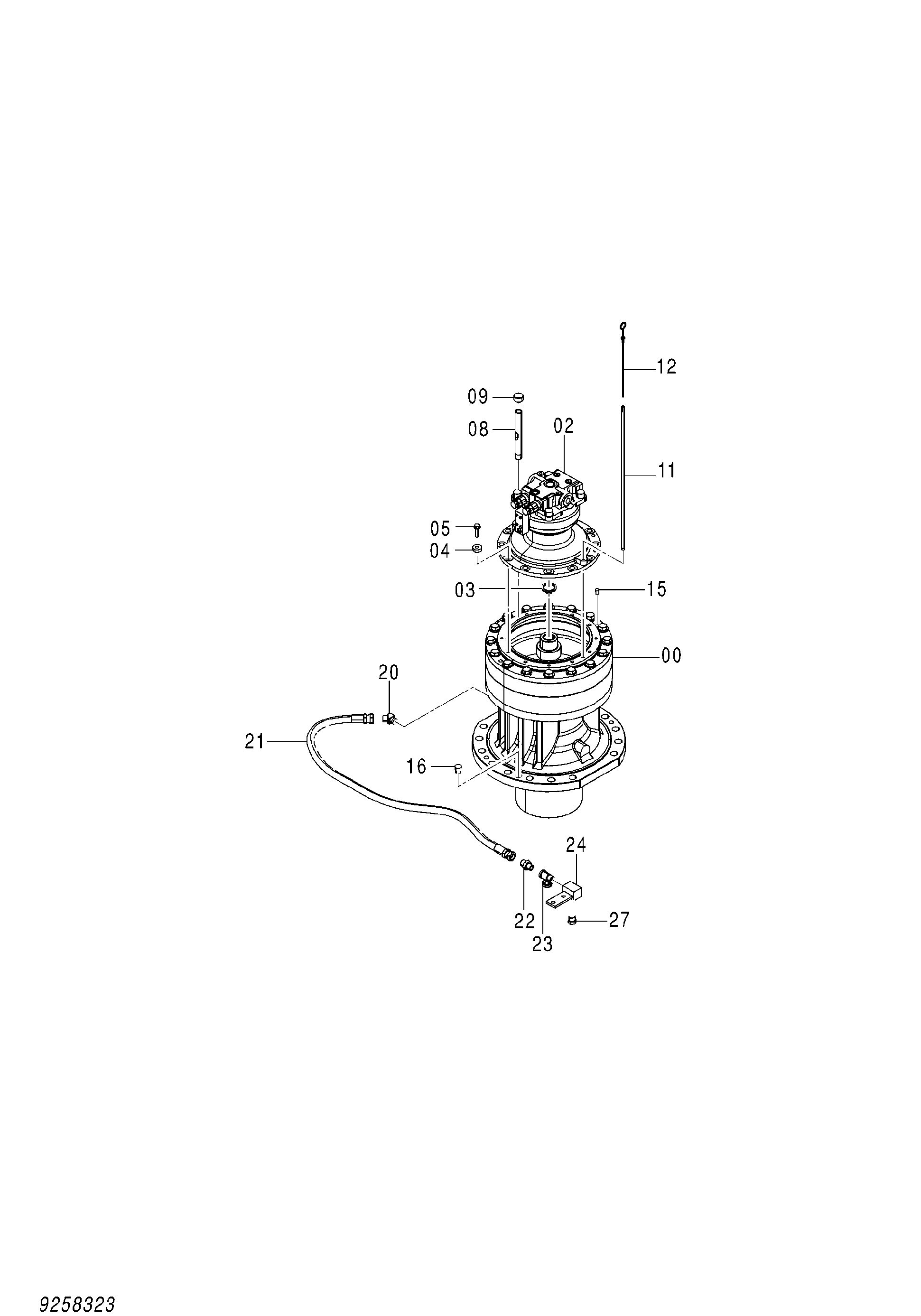

Заводская схема «Механизм поворота (задний)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258323 замена: 9301483 | Механизм поворота (задний) | 1 | |
| (9301483) | Механизм поворота (задний) | 1 | |
| 00 | 9263507 | Трансмиссия (поворот) | 1 |
| 02 | 4668923 | Гидромотор (поворот) | 1 |
| 03 | 959499 | Стопорное кольцо | 1 |
| 04 | 4239862 | Проставка | 12 |
| 05 | 4609019 | Болт с шайбой | 12 |
| 08 | 4388529 | Трубка | 1 |
| 09 | 4343365 | Колпачок | 1 |
| 11 | 4293873 | Трубка | 1 |
| 12 | 3060175 | Указатель уровня | 1 |
| 15 | 428028 | Пробка | 2 |
| 16 | 425175 | Пробка | 2 |
| 20 | 94-1504 | Угловой штуцер | 1 |
| 21 | 4157686 | Шланг | 1 |
| 22 | 94-1304 | Адаптер | 1 |
| 23 | 4193832 | Шаровой клапан | 1 |
| 24 | 9767985 | Коллектор | 1 |
| 27 | 4187322 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
