Трубопроводы системы смазки (рукоять) — HITACHI EX1200-6

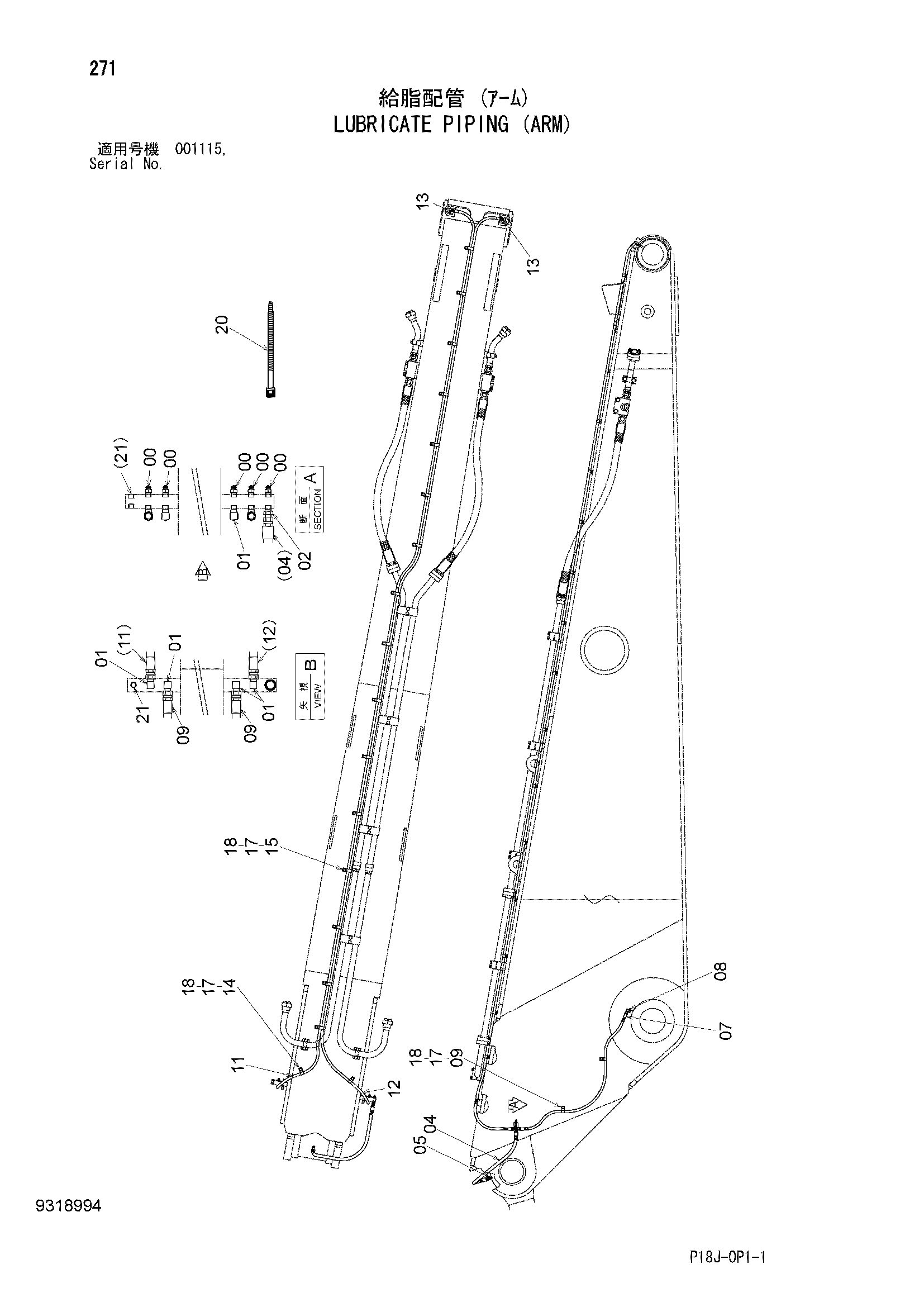

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 5 |
| 01 | 4147586 | Угловой штуцер | 4 |
| 02 | 4147585 | Адаптер | 1 |
| 04 | 4287148 | Шланг | 1 |
| 05 | 4147585 | Адаптер | 1 |
| 07 | 4719369 | Шланг | 2 |
| 08 | 4719360 | Угловой штуцер | 2 |
| 09 | 4190273 | Зажим | 4 |
| 11 | 4719380 | Шланг | 1 |
| 12 | 4719382 | Шланг | 1 |
| 13 | 4147586 | Угловой штуцер | 2 |
| 14 | 4190273 | Зажим | 2 |
| 15 | 4190282 | Зажим | 16 |
| 17 | J901016 | Болт | 22 |
| 18 | A590910 | Пружинная шайба | 22 |
| 20 | 4467676 | Ленточный зажим | 10 |
| 21 | 4295283 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
