Напорные трубопроводы (1) — HITACHI EX1200-6

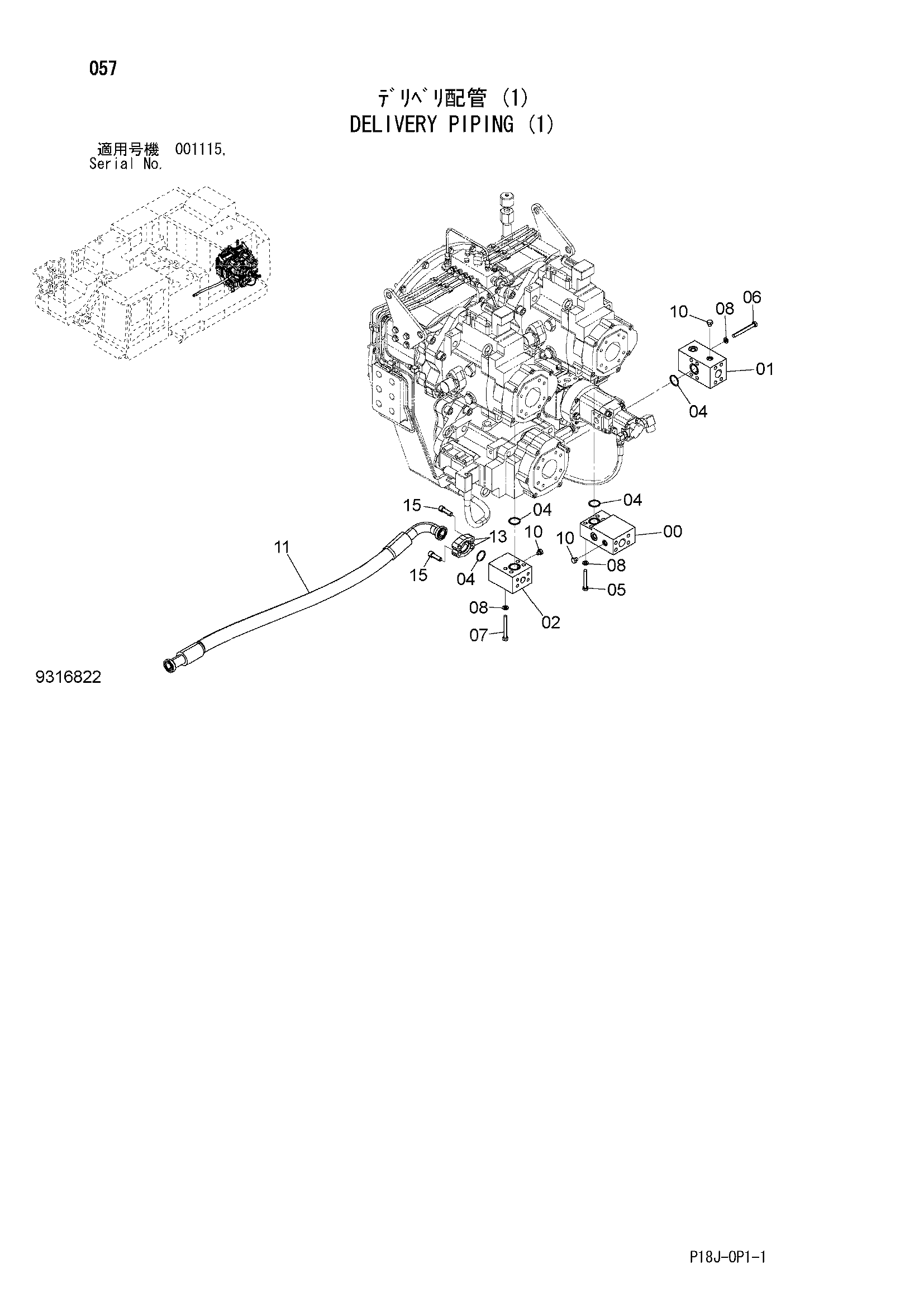

Заводская схема «Напорные трубопроводы (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3110379 | Блок | 1 |
| 01 | 3110378 | Блок | 1 |
| 02 | 3110377 | Блок | 1 |
| 04 | 4508805 | Уплотнительное кольцо | 4 |
| 05 | J901280 | Болт | 4 |
| 06 | J901202 | Болт | 4 |
| 07 | J901200 | Болт | 4 |
| 08 | A590912 | Пружинная шайба | 12 |
| 10 | A885002 | Пробка | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4718169 | Шланг | 1 |
| 13 | 4089703 | Разъёмный фланец | 2 |
| 15 | 4146848 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
